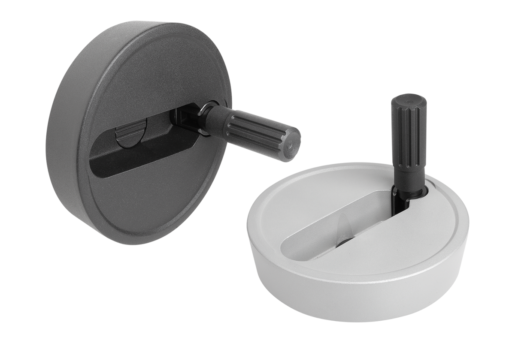

        Volantini a disco in alluminio con impugnatura cilindrica pieghevole

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Volantino in alluminio.
Impugnatura cilindrica e coprimozzo in resina termoplastica, nera.
Asse del cilindro in acciaio brunito.
Perni filettati ISO 4027 in acciaio classe di resistenza 45 H, neri.Versione:Non trattati o verniciati a polvere colore nero o argento.

Con foro calibrato.
Con foro calibrato e cava per linguetta di aggiustamento.
Con foro calibrato e foro trasversale.
Con foro calibrato, cava per linguetta di aggiustamento e foro trasversale.Nota:Eccentricità assiale e radiale della corona inferiore a 0,4 mm.Montaggio:La copertura del mozzo è fornita non assemblata.
I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con linguetta di aggiustamento tramite una spinatura assiale o con una vite a testa cilindrica DIN 6912 e una pulegge intermedia 07375.

Nelle esecuzioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027.
Accessori:07375 Rondelle.

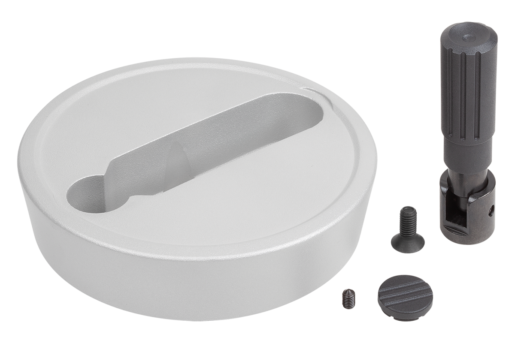

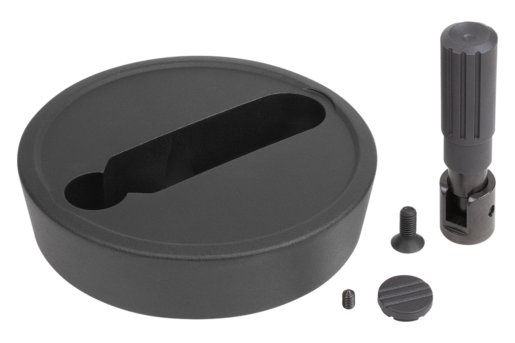

07161 Viti a testa cilindrica con esagono incassato, testa bassa DIN 6912.FornituraVolantino in alluminio.
Coprimozzo.
Impugnatura cilindrica pieghevole
Perni filettati ISO 4027 (versioni con foro trasversale).Nota disegno:

1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06278-02 Volantini a disco in alluminio con impugnatura cilindrica pieghevole

1 MB

Disegni (sintesi completa)

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma A, con foro calibrato e foro trasversale

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma A, con foro calibrato e foro trasversale

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	Prezzo
06278-02-1001016	nero	A	foro calibrato con foro trasversale	33	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	38,82 €
06278-02-1001216	nero	A	foro calibrato con foro trasversale	33	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	38,82 €
06278-02-1251216	nero	A	foro calibrato con foro trasversale	42	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	41,63 €
06278-02-1251416	nero	A	foro calibrato con foro trasversale	42	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	41,63 €
06278-02-1001026	argento	A	foro calibrato con foro trasversale	33	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	38,82 €
06278-02-1001226	argento	A	foro calibrato con foro trasversale	33	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	38,82 €
06278-02-1251226	argento	A	foro calibrato con foro trasversale	42	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	41,63 €
06278-02-1251426	argento	A	foro calibrato con foro trasversale	42	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	41,63 €

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	Prezzo
06278-02-100101036	nero	B	foro calibrato con scanalatura, con foro trasversale	33	3	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	11,4	40,14 €
06278-02-100121046	nero	B	foro calibrato con scanalatura, con foro trasversale	33	4	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	13,8	40,14 €
06278-02-125121046	nero	B	foro calibrato con scanalatura, con foro trasversale	42	4	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	13,8	42,98 €
06278-02-125141056	nero	B	foro calibrato con scanalatura, con foro trasversale	42	5	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	16,3	42,98 €
06278-02-100102036	argento	B	foro calibrato con scanalatura, con foro trasversale	33	3	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	11,4	40,14 €
06278-02-100122046	argento	B	foro calibrato con scanalatura, con foro trasversale	33	4	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	13,8	40,14 €
06278-02-125122046	argento	B	foro calibrato con scanalatura, con foro trasversale	42	4	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	13,8	42,98 €
06278-02-125142056	argento	B	foro calibrato con scanalatura, con foro trasversale	42	5	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	16,3	42,98 €

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma C, con foro calibrato e cava per linguetta di aggiustamento

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma C, con foro calibrato e cava per linguetta di aggiustamento

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	B3	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	T	Prezzo
06278-02-10010103	nero	C	foro calibrato con cava	33	3	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	11,4	39,43 €
06278-02-10012104	nero	C	foro calibrato con cava	33	4	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	13,8	39,43 €
06278-02-12512104	nero	C	foro calibrato con cava	42	4	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	13,8	42,54 €
06278-02-12514105	nero	C	foro calibrato con cava	42	5	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	16,3	42,54 €
06278-02-10010203	argento	C	foro calibrato con cava	33	3	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	11,4	39,43 €
06278-02-10012204	argento	C	foro calibrato con cava	33	4	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	13,8	39,43 €
06278-02-12512204	argento	C	foro calibrato con cava	42	4	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	13,8	42,54 €
06278-02-12514205	argento	C	foro calibrato con cava	42	5	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	16,3	42,54 €

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma E, con foro calibrato

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica pieghevole, forma E, con foro calibrato

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	Prezzo
06278-02-100101	nero	E	con foro calibrato	33	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	38,01 €
06278-02-100121	nero	E	con foro calibrato	33	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	38,01 €
06278-02-125121	nero	E	con foro calibrato	42	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	40,95 €
06278-02-125141	nero	E	con foro calibrato	42	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	40,95 €
06278-02-100102	argento	E	con foro calibrato	33	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	38,01 €
06278-02-100122	argento	E	con foro calibrato	33	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	38,01 €
06278-02-125122	argento	E	con foro calibrato	42	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	40,95 €
06278-02-125142	argento	E	con foro calibrato	42	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	40,95 €
