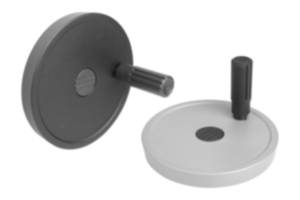

        Volantini a disco in alluminio con impugnatura cilindrica girevole

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Volantino in alluminio.
Impugnatura cilindrica e coprimozzo in resina termoplastica, nera.
Asse del cilindro in acciaio brunito.
Perni filettati ISO 4027 in acciaio classe di resistenza 45 H, neri.Versione:Non trattati o verniciati a polvere colore nero o argento.

Con foro calibrato.
Con foro calibrato e cava per linguetta di aggiustamento.
Con foro calibrato e foro trasversale.
Con foro calibrato, cava per linguetta di aggiustamento e foro trasversale.Nota:Eccentricità assiale e radiale della corona inferiore a 0,4 mm.Montaggio:La copertura del mozzo e l'impugnatura cilindrica girevole vengono fornite non assemblate. Per il montaggio è necessario avvitare l'asse dell'impugnatura nel foro di alloggiamento.
I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con spinatura assiale o con una vite a testa cilindrica DIN 6912 e una pulegge intermedia 07375.
Nelle esecuzioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027.
Accessori:07375 Rondelle.

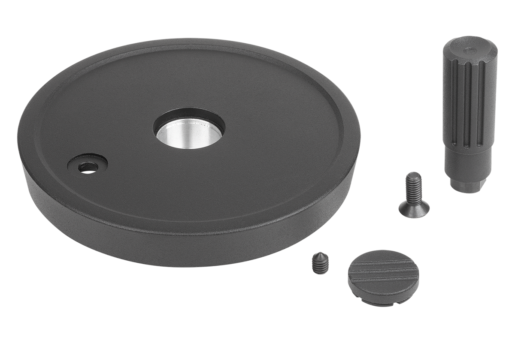

07161 Viti a testa cilindrica con esagono incassato, testa bassa DIN 6912.FornituraVolantino in alluminio.
Coprimozzo.
Impugnatura cilindrica girevole
Perni filettati ISO 4027 (versioni con foro trasversale).Nota disegno:

1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06278-01 Volantini a disco in alluminio con impugnatura cilindrica girevole

1.023 kB

Disegni (sintesi completa)

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma A, con foro calibrato e foro trasversale

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma A, con foro calibrato e foro trasversale

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	L1	L3	H	H2	D7	L	L2	D5	Prezzo
06278-01-0801016	nero	A	foro calibrato con foro trasversale	27	80	10	26	13,9	16	29	16,6	5,5	M6	68	39	M4	18,86 €
06278-01-0801216	nero	A	foro calibrato con foro trasversale	27	80	12	26	13,9	16	29	16,6	6,5	M6	68	39	M4	18,86 €
06278-01-1001016	nero	A	foro calibrato con foro trasversale	33	100	10	28	16	17	33	17,5	5,5	M6	81	48	M5	21,17 €
06278-01-1001216	nero	A	foro calibrato con foro trasversale	33	100	12	28	16	17	33	17,5	6,5	M6	81	48	M5	21,17 €
06278-01-1251216	nero	A	foro calibrato con foro trasversale	42	125	12	31	19,9	18	36	18,3	6,5	M6	96	60	M6	23,92 €
06278-01-1251416	nero	A	foro calibrato con foro trasversale	42	125	14	31	19,9	18	36	18,3	6,5	M6	96	60	M6	23,92 €
06278-01-0801026	argento	A	foro calibrato con foro trasversale	27	80	10	26	13,9	16	29	16,6	5,5	M6	68	39	M4	18,86 €
06278-01-0801226	argento	A	foro calibrato con foro trasversale	27	80	12	26	13,9	16	29	16,6	6,5	M6	68	39	M4	18,86 €
06278-01-1001026	argento	A	foro calibrato con foro trasversale	33	100	10	28	16	17	33	17,5	5,5	M6	81	48	M5	21,17 €
06278-01-1001226	argento	A	foro calibrato con foro trasversale	33	100	12	28	16	17	33	17,5	6,5	M6	81	48	M5	21,17 €
06278-01-1251226	argento	A	foro calibrato con foro trasversale	42	125	12	31	19,9	18	36	18,3	6,5	M6	96	60	M6	23,92 €
06278-01-1251426	argento	A	foro calibrato con foro trasversale	42	125	14	31	19,9	18	36	18,3	6,5	M6	96	60	M6	23,92 €

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	L1	L3	H	H2	D7	B3	T	L	L2	D5	Prezzo
06278-01-080101036	nero	B	foro calibrato con scanalatura, con foro trasversale	27	80	10	26	13,9	16	29	16,6	5,5	M6	3	11,4	68	39	M4	20,15 €
06278-01-080121046	nero	B	foro calibrato con scanalatura, con foro trasversale	27	80	12	26	13,9	16	29	16,6	6,5	M6	4	13,8	68	39	M4	20,15 €
06278-01-100101036	nero	B	foro calibrato con scanalatura, con foro trasversale	33	100	10	28	16	17	33	17,5	5,5	M6	3	11,4	81	48	M5	22,46 €
06278-01-100121046	nero	B	foro calibrato con scanalatura, con foro trasversale	33	100	12	28	16	17	33	17,5	6,5	M6	4	13,8	81	48	M5	22,46 €
06278-01-125121046	nero	B	foro calibrato con scanalatura, con foro trasversale	42	125	12	31	19,9	18	36	18,3	6,5	M6	4	13,8	96	60	M6	25,85 €
06278-01-125141056	nero	B	foro calibrato con scanalatura, con foro trasversale	42	125	14	31	19,9	18	36	18,3	6,5	M6	5	16,3	96	60	M6	25,85 €
06278-01-080102036	argento	B	foro calibrato con scanalatura, con foro trasversale	27	80	10	26	13,9	16	29	16,6	5,5	M6	3	11,4	68	39	M4	20,15 €
06278-01-080122046	argento	B	foro calibrato con scanalatura, con foro trasversale	27	80	12	26	13,9	16	29	16,6	6,5	M6	4	13,8	68	39	M4	20,15 €
06278-01-100102036	argento	B	foro calibrato con scanalatura, con foro trasversale	33	100	10	28	16	17	33	17,5	5,5	M6	3	11,4	81	48	M5	22,46 €
06278-01-100122046	argento	B	foro calibrato con scanalatura, con foro trasversale	33	100	12	28	16	17	33	17,5	6,5	M6	4	13,8	81	48	M5	22,46 €
06278-01-125122046	argento	B	foro calibrato con scanalatura, con foro trasversale	42	125	12	31	19,9	18	36	18,3	6,5	M6	4	13,8	96	60	M6	25,85 €
06278-01-125142056	argento	B	foro calibrato con scanalatura, con foro trasversale	42	125	14	31	19,9	18	36	18,3	6,5	M6	5	16,3	96	60	M6	25,85 €

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma C, con foro calibrato e cava per linguetta di aggiustamento

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma C, con foro calibrato e cava per linguetta di aggiustamento

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	L1	L3	H	B3	T	L	L2	D5	Prezzo
06278-01-08010103	nero	C	foro calibrato con cava	27	80	10	26	13,9	16	29	16,6	3	11,4	68	39	M4	19,46 €
06278-01-08012104	nero	C	foro calibrato con cava	27	80	12	26	13,9	16	29	16,6	4	13,8	68	39	M4	19,46 €
06278-01-10010103	nero	C	foro calibrato con cava	33	100	10	28	16	17	33	17,5	3	11,4	81	48	M5	21,77 €
06278-01-10012104	nero	C	foro calibrato con cava	33	100	12	28	16	17	33	17,5	4	13,8	81	48	M5	21,77 €
06278-01-12512104	nero	C	foro calibrato con cava	42	125	12	31	19,9	18	36	18,3	4	13,8	96	60	M6	24,86 €
06278-01-12514105	nero	C	foro calibrato con cava	42	125	14	31	19,9	18	36	18,3	5	16,3	96	60	M6	24,86 €
06278-01-08010203	argento	C	foro calibrato con cava	27	80	10	26	13,9	16	29	16,6	3	11,4	68	39	M4	19,46 €
06278-01-08012204	argento	C	foro calibrato con cava	27	80	12	26	13,9	16	29	16,6	4	13,8	68	39	M4	19,46 €
06278-01-10010203	argento	C	foro calibrato con cava	33	100	10	28	16	17	33	17,5	3	11,4	81	48	M5	21,77 €
06278-01-10012204	argento	C	foro calibrato con cava	33	100	12	28	16	17	33	17,5	4	13,8	81	48	M5	21,77 €
06278-01-12512204	argento	C	foro calibrato con cava	42	125	12	31	19,9	18	36	18,3	4	13,8	96	60	M6	24,86 €
06278-01-12514205	argento	C	foro calibrato con cava	42	125	14	31	19,9	18	36	18,3	5	16,3	96	60	M6	24,86 €

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma E, con foro calibrato

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma E, con foro calibrato

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	L1	L3	H	L	L2	D5	Prezzo
06278-01-080101	nero	E	con foro calibrato	27	80	10	26	13,9	16	29	16,6	68	39	M4	18,17 €
06278-01-080121	nero	E	con foro calibrato	27	80	12	26	13,9	16	29	16,6	68	39	M4	18,17 €
06278-01-100101	nero	E	con foro calibrato	33	100	10	28	16	17	33	17,5	81	48	M5	20,48 €
06278-01-100121	nero	E	con foro calibrato	33	100	12	28	16	17	33	17,5	81	48	M5	20,48 €
06278-01-125121	nero	E	con foro calibrato	42	125	12	31	19,9	18	36	18,3	96	60	M6	23,23 €
06278-01-125141	nero	E	con foro calibrato	42	125	14	31	19,9	18	36	18,3	96	60	M6	23,23 €
06278-01-080102	argento	E	con foro calibrato	27	80	10	26	13,9	16	29	16,6	68	39	M4	18,17 €
06278-01-080122	argento	E	con foro calibrato	27	80	12	26	13,9	16	29	16,6	68	39	M4	18,17 €
06278-01-100102	argento	E	con foro calibrato	33	100	10	28	16	17	33	17,5	81	48	M5	20,48 €
06278-01-100122	argento	E	con foro calibrato	33	100	12	28	16	17	33	17,5	81	48	M5	20,48 €
06278-01-125122	argento	E	con foro calibrato	42	125	12	31	19,9	18	36	18,3	96	60	M6	23,23 €
06278-01-125142	argento	E	con foro calibrato	42	125	14	31	19,9	18	36	18,3	96	60	M6	23,23 €
