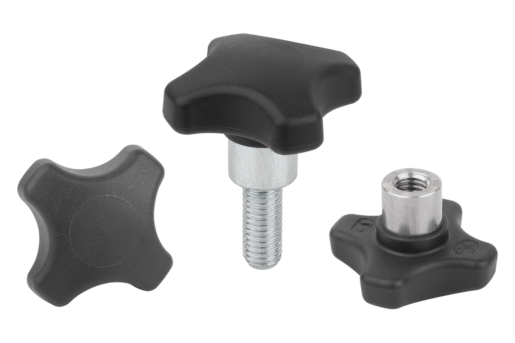

06174Pomelli a croce in plastica con boccola in acciaio sporgente |
Indietro |
|
|
DescrizioneMateriale:Poliammide termoplastica rinforzata, grigio-nera RAL 7021.
Elementi in acciaio classe di resistenza 5.8 o in acciaio inox 1.4305.Versione:Parti in acciaio passivate blu o acciaio inox non trattato.Nota:I pomelli a croce con boccola in acciaio sporgente con filettatura interna sono adatti soprattutto per i collegamenti a perno trasversale.Utilizzo:Questi pomelli a croce, grazie alla loro impugnatura liscia e chiusa, sono molto facili da pulire. Idonei all´utilizzo in ambienti con temperature alte e da elevati requisiti igienici. Vantaggi:Resistente all'umidità e ai detergenti (nel corso della disinfezione), nessun effetto collaterale tossico (biocompatibile).
I pomelli a croce possono essere stretti e allentati senza attrezzi.
Idonei al fissaggio e al serraggio manuale. Diverse dimensioni della filettatura.Su richiesta:Versioni speciali.Nota disegno:Forma K: bussola filettata
Forma L: filettatura esterna DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Pomelli a croce in plastica con boccola sporgente in acciaio forma K, bussola filettata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
componenti | Superficie
componente | Colore
corpo base | D | D1 | D2 | H | H2 | H3 | T | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06174-250590 | K | acciaio | passivate blu | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 9 |  | | 1,21 € | | | 06174-320690 | K | acciaio | passivate blu | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 12 | | | 1,22 € | | | 06174-400690 | K | acciaio | passivate blu | grigio nerastro | M6 | 40 | 13,5 | 26 | 14 | 10 | 12 | | | 1,52 € | | | 06174-400890 | K | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 12 | | | 1,52 € | | | 06174-500890 | K | acciaio | passivate blu | grigio nerastro | M8 | 50 | 19 | 32 | 18 | 12 | 17 | | | 2,17 € | | | 06174-501090 | K | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 17 | | | 2,17 € | | | 06174-631090 | K | acciaio | passivate blu | grigio nerastro | M10 | 63 | 19 | 38 | 21,5 | 12,5 | 17 | | | 3,16 € | | | 06174-631290 | K | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 17 | | | 3,16 € | | | 06174-631690 | K | acciaio | passivate blu | grigio nerastro | M16 | 63 | 19 | 38 | 21,5 | 12,5 | 17 | | | 4,66 € | | | 06174-2505290 | K | acciaio inox | grezzo | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 9 | | | 2,07 € | | | 06174-3206290 | K | acciaio inox | grezzo | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 12 | | | 2,51 € | | | 06174-4006290 | K | acciaio inox | grezzo | grigio nerastro | M6 | 40 | 13,5 | 26 | 14 | 10 | 12 | | | 3,14 € | | | 06174-4008290 | K | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 12 | | | 3,14 € | | | 06174-5008290 | K | acciaio inox | grezzo | grigio nerastro | M8 | 50 | 19 | 32 | 18 | 12 | 17 | | | 4,27 € | | | 06174-5010290 | K | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 17 | | | 4,27 € | | | 06174-6310290 | K | acciaio inox | grezzo | grigio nerastro | M10 | 63 | 19 | 38 | 21,5 | 12,5 | 17 | | | 5,44 € | | | 06174-6312290 | K | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 17 | | | 5,44 € | | | 06174-6316290 | K | acciaio inox | grezzo | grigio nerastro | M16 | 63 | 19 | 38 | 21,5 | 12,5 | 17 | | | 7,85 € | |
|
Pomelli a croce in plastica con boccola in acciaio sporgente, forma L, filettatura esterna |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
componenti | Superficie
componente | Colore
corpo base | D | D1 | D2 | H | H2 | H3 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06174-250590X10 | L | acciaio | passivate blu | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 10 | | | 1,52 € | | | 06174-250590X15 | L | acciaio | passivate blu | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 15 | | | 1,52 € | | | 06174-250590X20 | L | acciaio | passivate blu | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 20 | | | 1,52 € | | | 06174-320690X10 | L | acciaio | passivate blu | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 10 | | | 1,74 € | | | 06174-320690X15 | L | acciaio | passivate blu | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 15 | | | 1,74 € | | | 06174-320690X20 | L | acciaio | passivate blu | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 20 | | | 1,74 € | | | 06174-320690X25 | L | acciaio | passivate blu | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 25 | | | 1,96 € | | | 06174-320690X30 | L | acciaio | passivate blu | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 30 | | | 1,96 € | | | 06174-400890X15 | L | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 15 | | | 2,02 € | | | 06174-400890X20 | L | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 20 | | | 2,09 € | | | 06174-400890X25 | L | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 25 | | | 2,17 € | | | 06174-400890X30 | L | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 30 | | | 2,24 € | | | 06174-400890X40 | L | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 40 | | | 2,32 € | | | 06174-400890X50 | L | acciaio | passivate blu | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 50 | | | 2,45 € | | | 06174-501090X20 | L | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 20 | | | 2,61 € | | | 06174-501090X25 | L | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 25 | | | 2,83 € | | | 06174-501090X30 | L | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 30 | | | 3,04 € | | | 06174-501090X40 | L | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 40 | | | 3,34 € | | | 06174-501090X50 | L | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 50 | | | 3,63 € | | | 06174-501090X60 | L | acciaio | passivate blu | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 60 | | | 3,69 € | | | 06174-631290X20 | L | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 20 | | | 3,44 € | | | 06174-631290X25 | L | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 25 | | | 3,71 € | | | 06174-631290X30 | L | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 30 | | | 4,00 € | | | 06174-631290X40 | L | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 40 | | | 4,28 € | | | 06174-631290X50 | L | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 50 | | | 4,55 € | | | 06174-631290X60 | L | acciaio | passivate blu | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 60 | | | 4,84 € | | | 06174-2505290X10 | L | acciaio inox | grezzo | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 10 | | | 2,13 € | | | 06174-2505290X15 | L | acciaio inox | grezzo | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 15 | | | 2,13 € | | | 06174-2505290X20 | L | acciaio inox | grezzo | grigio nerastro | M5 | 25 | 10 | 18 | 9 | 7 | 20 | | | 2,13 € | | | 06174-3206290X10 | L | acciaio inox | grezzo | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 10 | | | 2,32 € | | | 06174-3206290X15 | L | acciaio inox | grezzo | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 15 | | | 2,32 € | | | 06174-3206290X20 | L | acciaio inox | grezzo | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 20 | | | 2,32 € | | | 06174-3206290X25 | L | acciaio inox | grezzo | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 25 | | | 2,45 € | | | 06174-3206290X30 | L | acciaio inox | grezzo | grigio nerastro | M6 | 32 | 13,5 | 22 | 12 | 9,5 | 30 | | | 2,45 € | | | 06174-4008290X15 | L | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 15 | | | 2,92 € | | | 06174-4008290X20 | L | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 20 | | | 3,00 € | | | 06174-4008290X25 | L | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 25 | | | 3,06 € | | | 06174-4008290X30 | L | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 30 | | | 3,13 € | | | 06174-4008290X40 | L | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 40 | | | 3,27 € | | | 06174-4008290X50 | L | acciaio inox | grezzo | grigio nerastro | M8 | 40 | 13,5 | 26 | 14 | 10 | 50 | | | 3,34 € | | | 06174-5010290X20 | L | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 20 | | | 3,93 € | | | 06174-5010290X25 | L | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 25 | | | 3,98 € | | | 06174-5010290X30 | L | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 30 | | | 4,06 € | | | 06174-5010290X40 | L | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 40 | | | 4,13 € | | | 06174-5010290X50 | L | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 50 | | | 4,19 € | | | 06174-5010290X60 | L | acciaio inox | grezzo | grigio nerastro | M10 | 50 | 19 | 32 | 18 | 12 | 60 | | | 4,27 € | | | 06174-6312290X20 | L | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 20 | | | 4,93 € | | | 06174-6312290X25 | L | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 25 | | | 5,06 € | | | 06174-6312290X30 | L | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 30 | | | 5,30 € | | | 06174-6312290X40 | L | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 40 | | | 5,43 € | | | 06174-6312290X50 | L | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 50 | | | 5,58 € | | | 06174-6312290X60 | L | acciaio inox | grezzo | grigio nerastro | M12 | 63 | 19 | 38 | 21,5 | 12,5 | 60 | | | 6,05 € | |
|
