Bussole filettate per sistemi modulari

03150-10

Bussole filettate per sistemi modulari

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Accessori
      - Bussole filettate per sistemi modulari

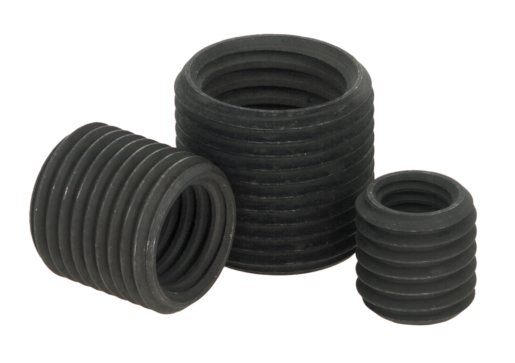

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Trattato termicamente a 1100-1300 N/mm².Nota:Le istruzioni per il montaggio per la sostituzione delle bussole filettate.

Inserire la bussola di passaggio e filettata:
1. Ingrassare la bussola di passaggio e filettata.
2. Inserire il collante nel foro (Loctite 638).
3. Inserire il collante (Loctite 638) nella bussola filettata e avvitare.
4. Inserire il collante (Loctite 638) nella bussola di passaggio. Se la bussola di passaggio non può essere raggiunta manualmente, servirsi di un utensile di montaggio come mostrato nell'esempio di utilizzo.
5. Rimuovere il collante fuoriuscito dalla bussola di passaggio e filettata prima dell'indurimento.Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03150-10 Bussole filettate per sistemi modulari

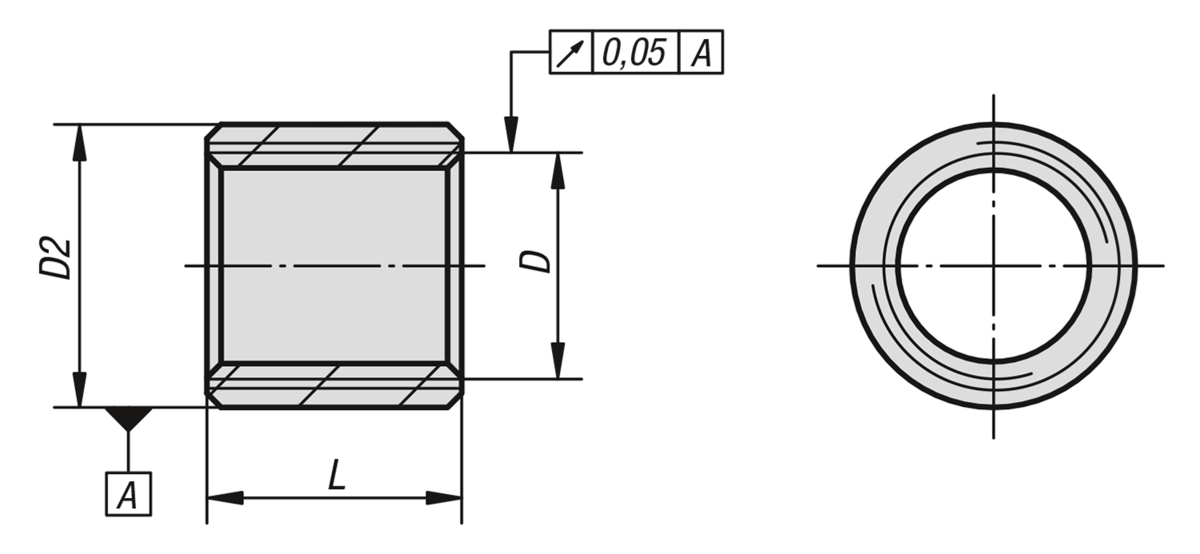

Disegni

Bussole filettate per sistemi modulari

Selezione/filtro articoli

N. ordine	D	D2	L	CAD	Acc.	Prezzo	Ordinare
03150-10-01508305003	M8	M12x1,75	12			2,10 €
03150-10-01012304003	M12	M16x1,5	15			2,28 €
03150-10-01016405003	M16	M20x1,5	18			2,82 €
