Denominazione

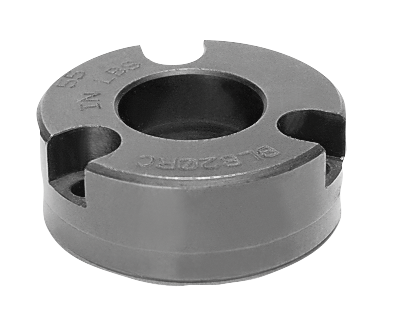

Bussola Portamaschi
Forma
B
Materiale corpo base
acciaio da bonifica
D=Diametro del foro
50
H=Spessore minimo della piastr
45
L=Lunghezza
31,12
B
17
D1
58,4
D2
91,99
D3
10,4
D4
75
D5
92
D6
55
D7
M10X18
L1
11
S
45
T
31,5

Descrizione

Materiale
Acciaio da bonifica.
Versione
trattato termicamente e brunito.
Nota
Viti di fissaggio fornite in dotazione.

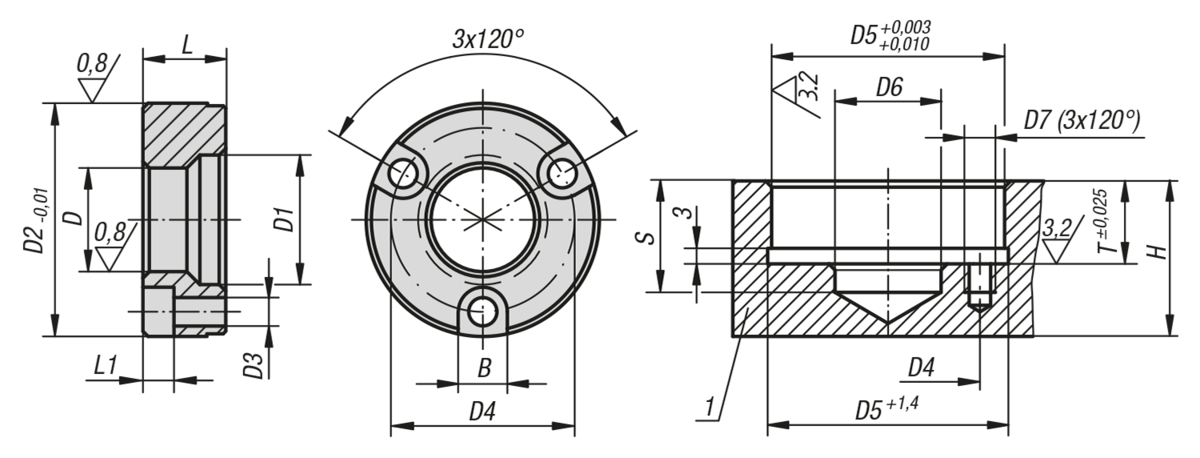

Nota disegno
1) Piastra d'appoggio
