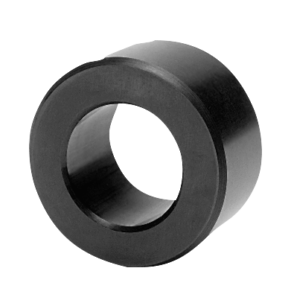

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per cuscinetti volventi.Versione:temprato e brunito.Nota:Con una tolleranza di interasse di ±0,005 mm e l'uso di 2 bussole di centraggio di qualità I, è possibile raggiungere una precisione di ripetizione del serraggio inferiore a ±0,013 mm.
Con una tolleranza di interasse di ±0,03 mm e l'uso di una bussola di centraggio di qualità I e una di qualità II, è possibile raggiungere una precisione di ripetizione del serraggio inferiore a ±0,04 mm.
Le bussole di centraggio vengono inserite esercitando una leggera pressione nei fori di alloggiamento delle piastre di staffaggio.
Per maggiori informazioni consultare le informazioni generali.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

NLM_Changement_rapide_d_outillage_(SMED)

540 kB

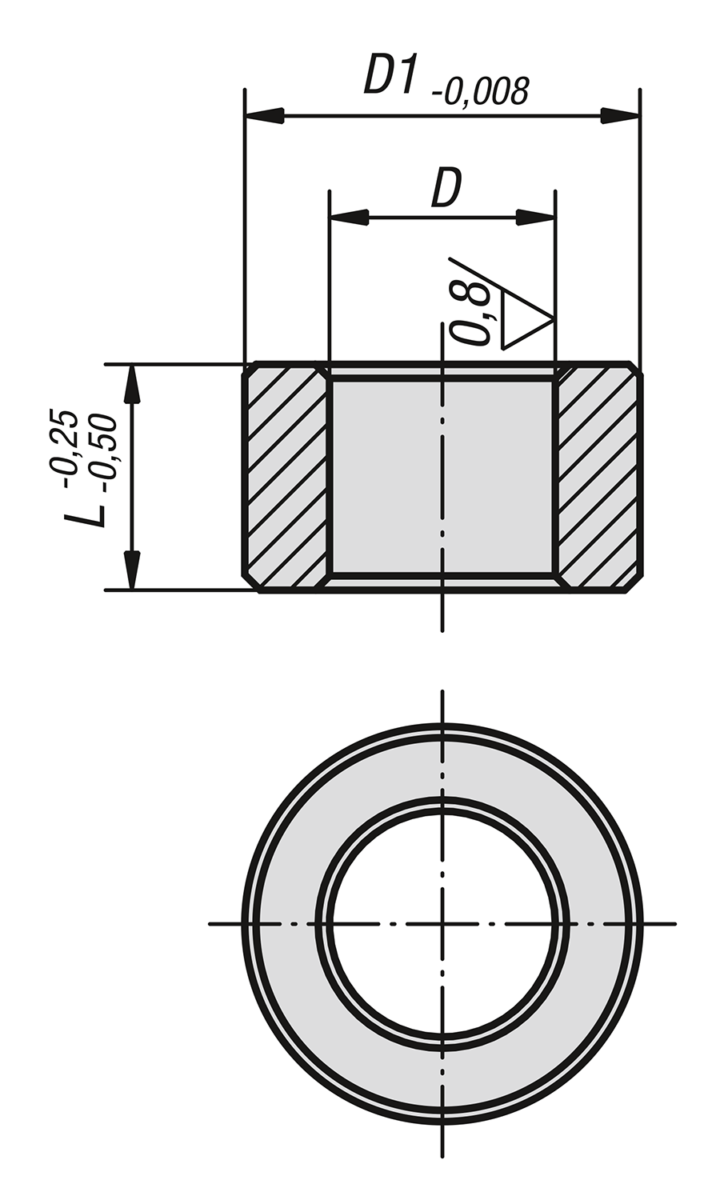

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	D	T=Tolleranza	D1	L	Foro di alloggiamento per bussola di centraggio Ø +0,010	Prezzo
03154-113013	qualità I	13	+0,005 - +0,018	19,04	13	19,016	20,31 €
03154-113020	qualità I	13	+0,005 - +0,018	19,04	20	19,016	21,18 €
03154-116020	qualità I	16	+0,005 - +0,018	25,042	20	25,016	16,50 €
03154-116025	qualità I	16	+0,005 - +0,018	25,042	25	25,016	21,18 €
03154-120020	qualità I	20	+0,005 - +0,018	35,042	20	35,018	17,93 €
03154-120025	qualità I	20	+0,005 - +0,018	35,042	25	35,018	25,00 €
03154-125020	qualità I	25	+0,005 - +0,018	35,042	20	35,018	17,93 €
03154-125025	qualità I	25	+0,005 - +0,018	35,042	25	35,018	25,00 €
03154-130020	qualità I	30	+0,005 - +0,018	45,042	20	45,018	24,46 €
03154-130025	qualità I	30	+0,005 - +0,018	45,042	25	45,018	33,06 €
03154-135020	qualità I	35	+0,005 - +0,018	45,042	20	45,018	30,10 €
03154-135025	qualità I	35	+0,005 - +0,018	45,042	25	45,018	33,06 €
03154-135040	qualità I	35	+0,005 - +0,018	45,042	40	45,018	35,71 €
03154-135050	qualità I	35	+0,005 - +0,018	45,042	50	45,018	37,88 €
03154-150020	qualità I	50	+0,005 - +0,018	63,546	20	63,521	57,42 €
03154-150040	qualità I	50	+0,005 - +0,018	63,546	40	63,521	65,70 €
03154-150050	qualità I	50	+0,005 - +0,018	63,546	50	63,521	70,54 €
03154-213013	qualità II	13	+0,025 - +0,050	19,04	13	19,016	20,31 €
03154-213020	qualità II	13	+0,025 - +0,050	19,04	20	19,016	21,18 €
03154-216020	qualità II	16	+0,025 - +0,050	25,042	20	25,016	20,31 €
03154-216025	qualità II	16	+0,025 - +0,050	25,042	25	25,016	21,18 €
03154-220020	qualità II	20	+0,025 - +0,050	35,042	20	35,018	22,06 €
03154-220025	qualità II	20	+0,025 - +0,050	35,042	25	35,018	25,00 €
03154-225020	qualità II	25	+0,025 - +0,050	35,042	20	35,018	22,06 €
03154-225025	qualità II	25	+0,025 - +0,050	35,042	25	35,018	25,00 €
03154-230020	qualità II	30	+0,025 - +0,050	45,042	20	45,018	30,10 €
03154-235025	qualità II	35	+0,025 - +0,050	45,042	25	45,018	33,06 €
03154-235040	qualità II	35	+0,025 - +0,050	45,042	40	45,018	35,71 €
03154-235050	qualità II	35	+0,025 - +0,050	45,042	50	45,018	37,88 €
03154-250025	qualità II	50	+0,025 - +0,050	63,546	25	63,521	61,00 €
03154-250040	qualità II	50	+0,025 - +0,050	63,546	40	63,521	65,70 €
03154-250050	qualità II	50	+0,025 - +0,050	63,546	50	63,521	70,54 €
