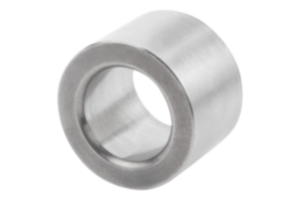

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio inox 1.4548.Versione:temprato min. 40 HRC, lucido.Nota:Con una tolleranza di interasse di ±0,005 mm e l'uso di 2 bussole di centraggio di qualità I, è possibile raggiungere una precisione di ripetizione del serraggio inferiore a ±0,013 mm.
Con una tolleranza di interasse di ±0,03 mm e l'uso di una bussola di centraggio di qualità I e una di qualità II, è possibile raggiungere una precisione di ripetizione del serraggio inferiore a ±0,04 mm.
Le bussole di centraggio vengono inserite esercitando una leggera pressione nei fori di alloggiamento delle piastre di staffaggio.
Per maggiori informazioni consultare le informazioni generali.Particolarità:

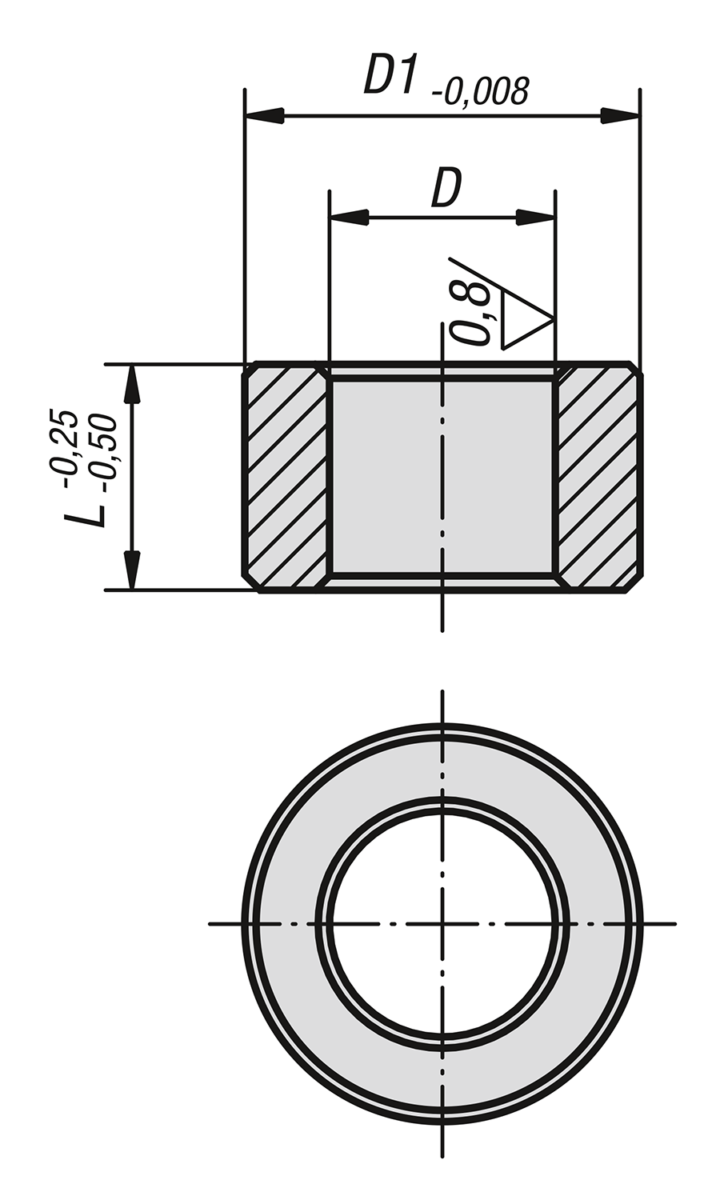

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	T=Tolleranza	D	D1	L	Foro di alloggiamento per bussola di centraggio Ø +0,010	Prezzo
03154-02-113013	qualità I	+0,005 - +0,018	13	19,04	13	19,016	23,69 €
03154-02-113020	qualità I	+0,005 do +0,018	13	19,04	20	19,016	25,24 €
03154-02-116020	qualità I	+0,005 - +0,018	16	25,042	20	25,016	25,24 €
03154-02-116025	qualità I	+0,005 do +0,018	16	25,042	25	25,016	26,80 €
03154-02-120020	qualità I	+0,005 do +0,018	20	35,042	20	35,018	26,65 €
03154-02-120025	qualità I	+0,005 do +0,018	20	35,042	25	35,018	29,22 €
03154-02-125020	qualità I	+0,005 do +0,018	25	35,042	20	35,018	28,04 €
03154-02-125025	qualità I	+0,005 do +0,018	25	35,042	25	35,018	31,67 €
03154-02-130020	qualità I	+0,005 do +0,018	30	45,042	20	45,018	39,48 €
03154-02-130025	qualità I	+0,005 do +0,018	30	45,042	25	45,018	40,54 €
03154-02-135020	qualità I	+0,005 do +0,018	35	45,042	20	45,018	39,48 €
03154-02-135025	qualità I	+0,005 do +0,018	35	45,042	25	45,018	40,54 €
03154-02-135040	qualità I	+0,005 do +0,018	35	45,042	40	45,018	42,61 €
03154-02-135050	qualità I	+0,005 do +0,018	35	45,042	50	45,018	44,31 €
03154-02-150020	qualità I	+0,005 do +0,018	50	63,546	20	63,521	76,51 €
03154-02-150025	qualità I	+0,005 do +0,018	50	63,546	25	63,521	82,10 €
03154-02-150040	qualità I	+0,005 do +0,018	50	63,546	40	63,521	89,88 €
03154-02-150050	qualità I	+0,005 do +0,018	50	63,546	50	63,521	96,80 €
03154-02-213013	qualità II	+0,025 do +0,050	13	19,04	13	19,016	64,54 €
03154-02-213020	qualità II	+0,025 do +0,050	13	19,04	20	19,016	25,24 €
03154-02-216020	qualità II	+0,025 do +0,050	16	25,042	20	25,016	25,24 €
03154-02-216025	qualità II	+0,025 do +0,050	16	25,042	25	25,016	26,80 €
03154-02-220020	qualità II	+0,025 do +0,050	20	35,042	20	35,018	25,24 €
03154-02-220025	qualità II	+0,025 do +0,050	20	35,042	25	35,018	29,22 €
03154-02-225020	qualità II	+0,025 do +0,050	25	35,042	20	35,018	28,04 €
03154-02-225025	qualità II	+0,025 do +0,050	25	35,042	25	35,018	29,22 €
03154-02-230020	qualità II	+0,025 do +0,050	30	45,042	20	45,018	39,48 €
03154-02-230025	qualità II	+0,025 do +0,050	30	45,042	25	45,018	40,54 €
03154-02-235020	qualità II	+0,025 do +0,050	35	45,042	20	45,018	39,48 €
03154-02-235025	qualità II	+0,025 do +0,050	35	45,042	25	45,018	40,54 €
03154-02-235040	qualità II	+0,025 do +0,050	35	45,042	40	45,018	42,61 €
03154-02-235050	qualità II	+0,025 do +0,050	35	45,042	50	45,018	48,38 €
03154-02-250020	qualità II	+0,025 do +0,050	50	63,546	20	63,521	76,51 €
03154-02-250025	qualità II	+0,025 do +0,050	50	63,546	25	63,521	82,10 €
03154-02-250040	qualità II	+0,025 do +0,050	50	63,546	40	63,521	89,88 €
03154-02-250050	qualità II	+0,025 do +0,050	50	63,546	50	63,521	96,80 €
