Cilindro di posizionamento con sistema di serraggio rapido

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio a punto zero
    - BALL lock
      - Cilindro di posizionamento con sistema di serraggio rapido

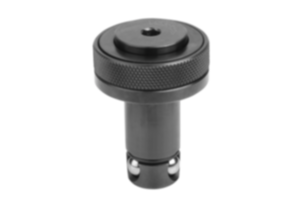

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Cilindri di posizionamento in acciaio da bonifica.
Sfere in acciaio per cuscinetti volventi.Versione:Cilindro di posizionamento trattato termicamente, brunito.
Sfere temprate, finitura naturale.Nota:Cilindro di posizionamento con sistema di serraggio rapido per un ulteriore risparmio dei tempi di allestimento.

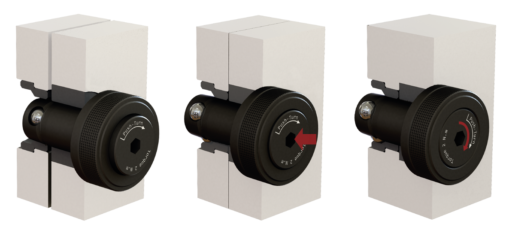

Inserire il cilindro di posizionamento nel foro di alloggiamento e premere il pulsante. In questo modo vengono fatte fuoriuscire le tre sfere per posizionare i componenti. Attraverso il fissaggio successivo della vite di arresto, con una chiave esagonale e con una rotazione di 1/4 di giro, si ottiene un serraggio ad accoppiamento geometrico sicuro dei componenti.Particolarità:

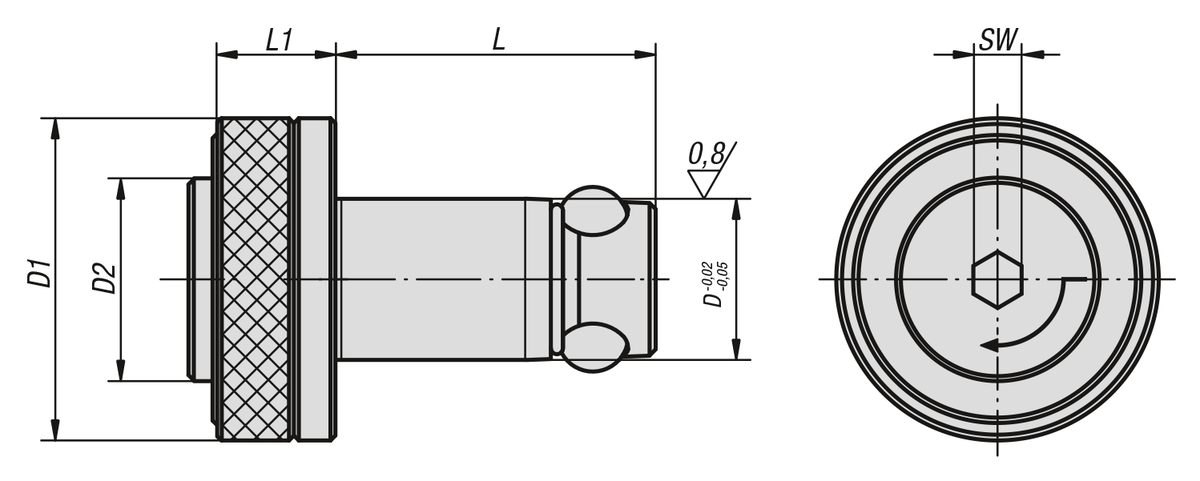

Disegni

Selezione/filtro articoli

N. ordine	Spessore piastra di serraggio ±0,05	D	D1	D2	L	L1	SW	Forza di serraggio F kN	Coppia di serraggio max. Nm	Prezzo
03153-113013	13	13	25	16	27,6	12	4	4	1	107,23 €
03153-113020	20	13	25	16	34,6	12	4	4	1	109,78 €
03153-116020	20	16	32	20	36,5	15	6	8	2	109,96 €
03153-116025	25	16	32	20	41,5	15	6	8	2	112,18 €
03153-120020	20	20	40	25	39,5	15	6	8	2	112,38 €
03153-120025	25	20	40	25	44,5	15	6	8	2	114,74 €
