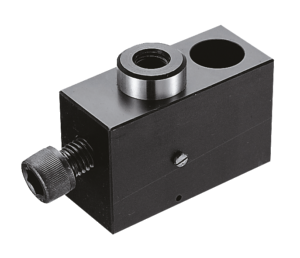

Elemento Di Sostegno
con puntale
acciaio da bonifica
brunito
- Sostegno di punti di serraggio iperstatici
- Impedisce vibrazioni e inflessioni
- Adattamento al pezzo tramite la spinta della molla
- Bloccaggio con vite a testa cilindrica
141,60 €
Aggiunto al carrello
Denominazione
Elemento Di Sostegno
Ausführung 1
con puntale
Materiale corpo base
acciaio da bonifica
Materiale componente
acciaio da bonifica
Superficie corpo base
brunito
Superficie componente
trattata termicamente e brunita
B=Larghezza
32
D=Diametro esterno
25
F1=Spinta iniziale della molla
1
F2=Spinta finale della molla c
11
G=Filettatura
M12X20
H1=Altezza
47
H=Altezza complessiva
57
L=Lunghezza
75
Coppia di serraggio viti di fi
22
F (N)
9000
H2
27
H3
28,3
L1
25
L2
15
L3
30
M
M12X30
N
M12
Descrizione
Materiale
Acciaio da bonifica.
Versione
Corpo base brunito.
Puntale trattato termicamente e brunito.
Puntale trattato termicamente e brunito.

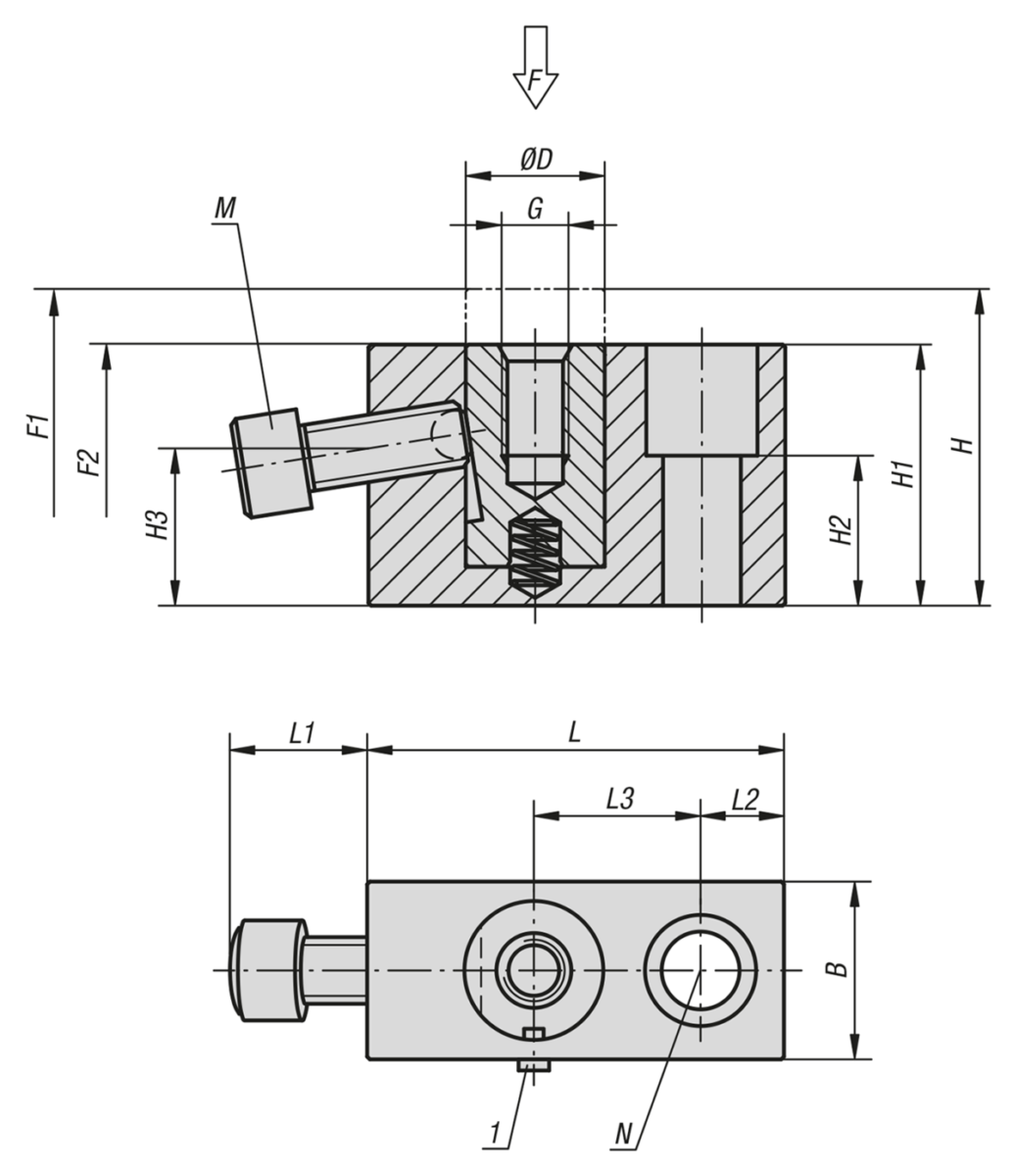

Nota disegno
M = Vite di pressione a sfera
N = Foro passante per vite a testa cilindrica con esagono incassato DIN 912
1) Spina antitorsione
2) Appoggio per vite
3) Dado esagonale
N = Foro passante per vite a testa cilindrica con esagono incassato DIN 912
1) Spina antitorsione
2) Appoggio per vite
3) Dado esagonale
