03166Ausilio per il fissaggio di forme complesse |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento e anello di tensionamento in acciaio da bonifica 1.0503.
Perni di centraggio in acciaio da bonifica 1.7220.
Pinza di serraggio in alluminio 3.4365. Versione:Alloggiamento, elementi di centraggio e anello di tensionamento bruniti.
Pinza di serraggio anodizzata blu. Nota:Azionare la vite di serraggio non senza anello elastico o pezzo da lavorare inserito.
Con la vite di serraggio laterale, il pezzo viene fissato sul perimetro.

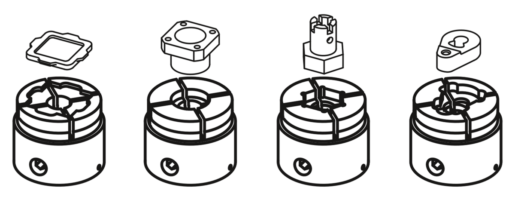

La pinza di serraggio può essere adattata alla diversa geometria dei pezzi.
Elemento di serraggio ideale, per la modifica di pezzi su centri di lavorazione, centri di fresatura, macchinari a 5 assi, ecc.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine
| B | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | E | E1 | H | H1 | H2 | H3 | H4 | H5 | T | T1 | T2 | T3 | S | Forza
di bloccaggio
N | Coppia di
serraggio
max. Nm | n. d'ordine
pinza di serraggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03166-065057 | 8 | 65 | 70 | 28 | 19 | 6 | 42 | M8x15 | 18 | M4 | M6 | 15 | 26 | 59,5 | 12 | 39 | 34,5 | 47 | 25 | 10 | 5 | 6 | 13 | 4 | 4000 | 60 | 03166-065025 |  | | 464,60 € | | | 03166-090072 | 10 | 90 | 95 | 42 | 23 | 8 | 60 | M10x20 | 22 | M5 | M8 | 17 | 36 | 72,5 | 14 | 46 | 38,5 | 57 | 28 | 15 | 7 | 8 | 15 | 6 | 6000 | 100 | 03166-090034 | | | 589,95 € | |
