Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali.
Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di arresto.

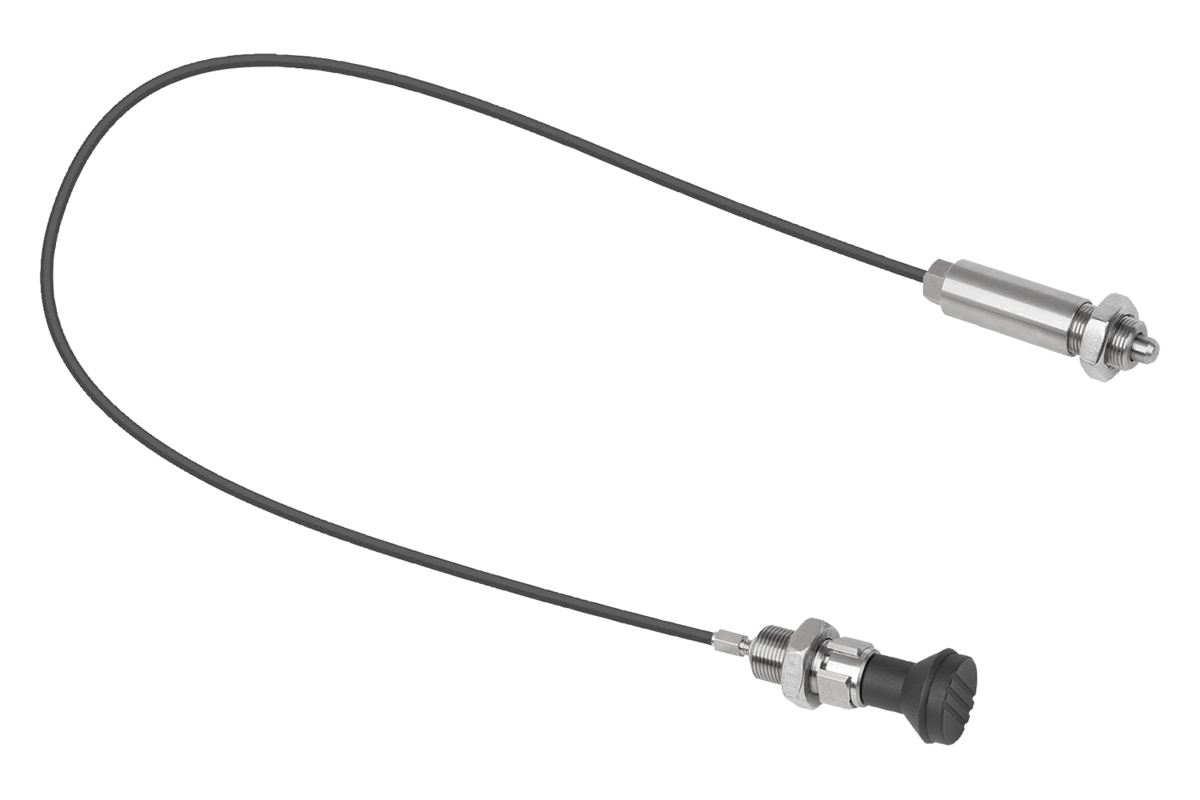

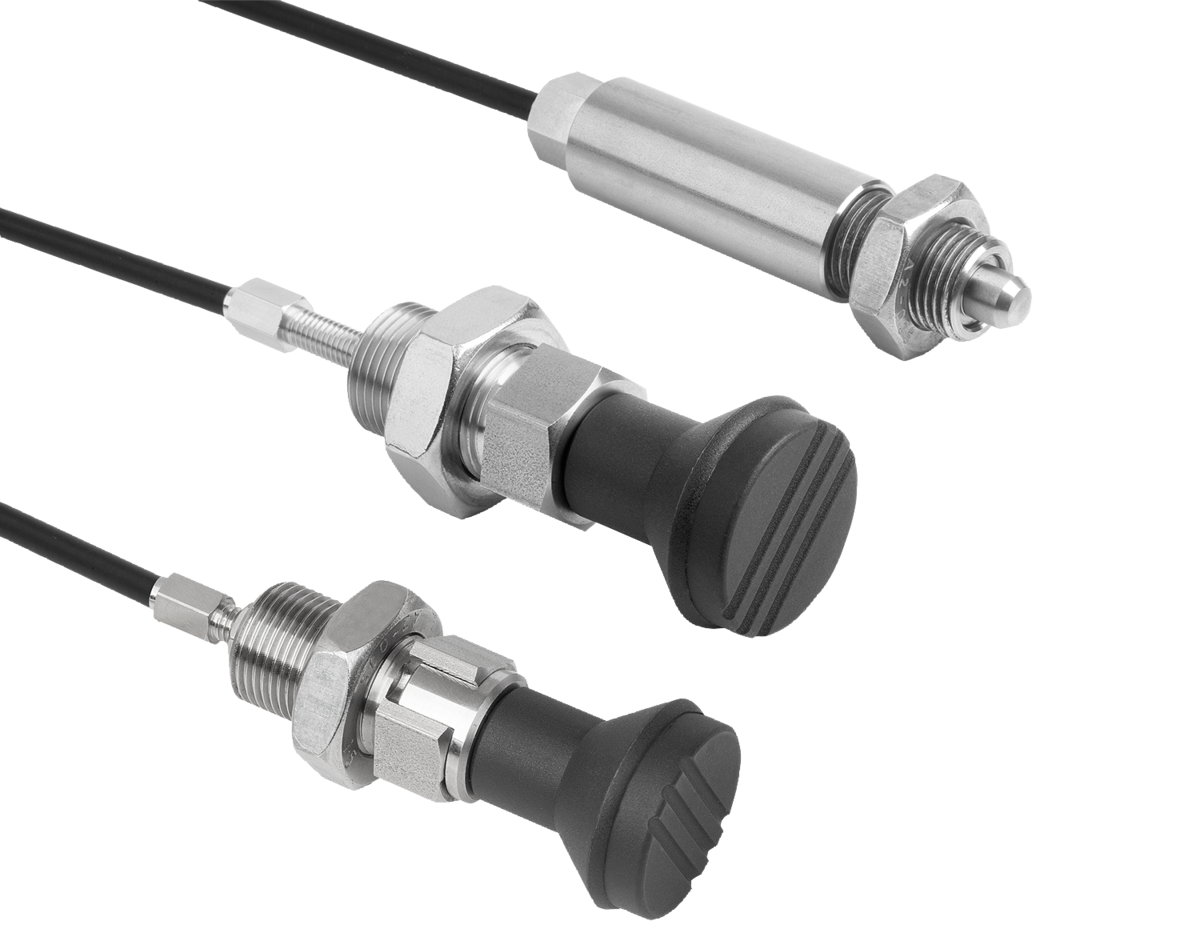

Le spine di posizione con comando a distanza si usano quando gli spazi di installazione inaccessibili rendono difficile l'operazione o quando gli aspetti ergonomici e di sicurezza richiedono l'azionamento a distanza.

L'accoppiamento tra la spina di posizione e il lato operatore avviene tramite un cavetto Bowden. La combinazione di spina di posizione ed elemento di comando forma un sistema completo utilizzabile in numerose applicazioni. Se è necessaria l'estrazione permanente e si vuole evitare il ritorno automatico del perno di bloccaggio, è consigliato l'uso dell'elemento di comando Forma D con funzione di arresto.

Spina di posizione:

Corpo filettato 1.4305.

Perno di bloccaggio 1.4034.



Elemento di azionamento 1.4305.

Impugnatura a fungo in materiale termoplastico

Fune metallica in 1.4401.

Guaina di trazione in filo d'acciaio con rivestimento in plastica interno ed esterno.
Boccole terminali, viti di regolazione e raccordi filettati in ottone.

Corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Guaina del cavo Bowden nera.
Impugnatura a fungo in materiale termoplastico grigio nerastro RAL7021.

Le spine di posizione con comando a distanza e l'elemento di azionamento vanno ordinati separatamente.

Nel montaggio di cavetti Bowden occorre tenere presente quanto segue:
la lunghezza dell'estremità libera del cavetto può variare a causa dei fattori quali l'angolo di posa, il raggio di curvatura e il carico. Per questo la lunghezza del cuscinetto accoppiato (guaina) va adattata dopo la posa del cavetto Bowden con l'ausilio della vite di regolazione fornita in dotazione. Al contempo, con la vite di regolazione viene impostato il precarico del sistema a cavetti Bowden.
Durante la posa occorre assicurarsi che il raggio di curvatura non sia inferiore a quello minimo, in questo caso R = 65 mm. Un raggio troppo ridotto può causare un aumento dell'usura e dell'attrito.
È anche importante evitare di scendere anche solo brevemente sotto il raggio minimo di curvatura durante l'installazione per non danneggiare la guaina del cavo.
Inoltre, la guaina è progettata solo per assorbire le forze di pressione. Se si tende troppo, la spirale interna viene tirata e danneggiata in modo permanente.

Spine di posizione con comando a distanza:
nottolini di posizionamento con cavo premontato, guaina, boccola terminale, vite di regolazione M6 x 34 mm e nipplo a vite Ø5 x 7 mm.

Elemento di azionamento:
elemento di azionamento con coperchio in plastica.

Versioni speciali.

1) Spine di posizione
2) Guaina del cavetto Bowden
3) Cavetto Bowden
4) Vite di regolazione
5) Elemento di attivazione
6) Nipplo a vite
7) Coperchio

Forma B: senza incavo d'arresto, con controdado
Forma D: con incavo d'arresto, con controdado

Dadi esagonali 07212.
Pezzi di supporto 03099.
Anelli distanziatori 03089.
Boccole di posizionamento 03099-50.
Elemento di azionamento 03096-10-12420.
Cavetti Bowden 03096-14.
Funi metalliche 03096-15.
Guaine 03096-20.
Boccole terminali 03096-25.
Viti di regolazione 03096-30.
Nippli a vite 03096-35.
