Tubi per refrigerante LOC-LINE® Flexi
 96200

Tubi per refrigerante LOC-LINE® Flexi

 Indietro

Descrizione articolo/immagini prodotto

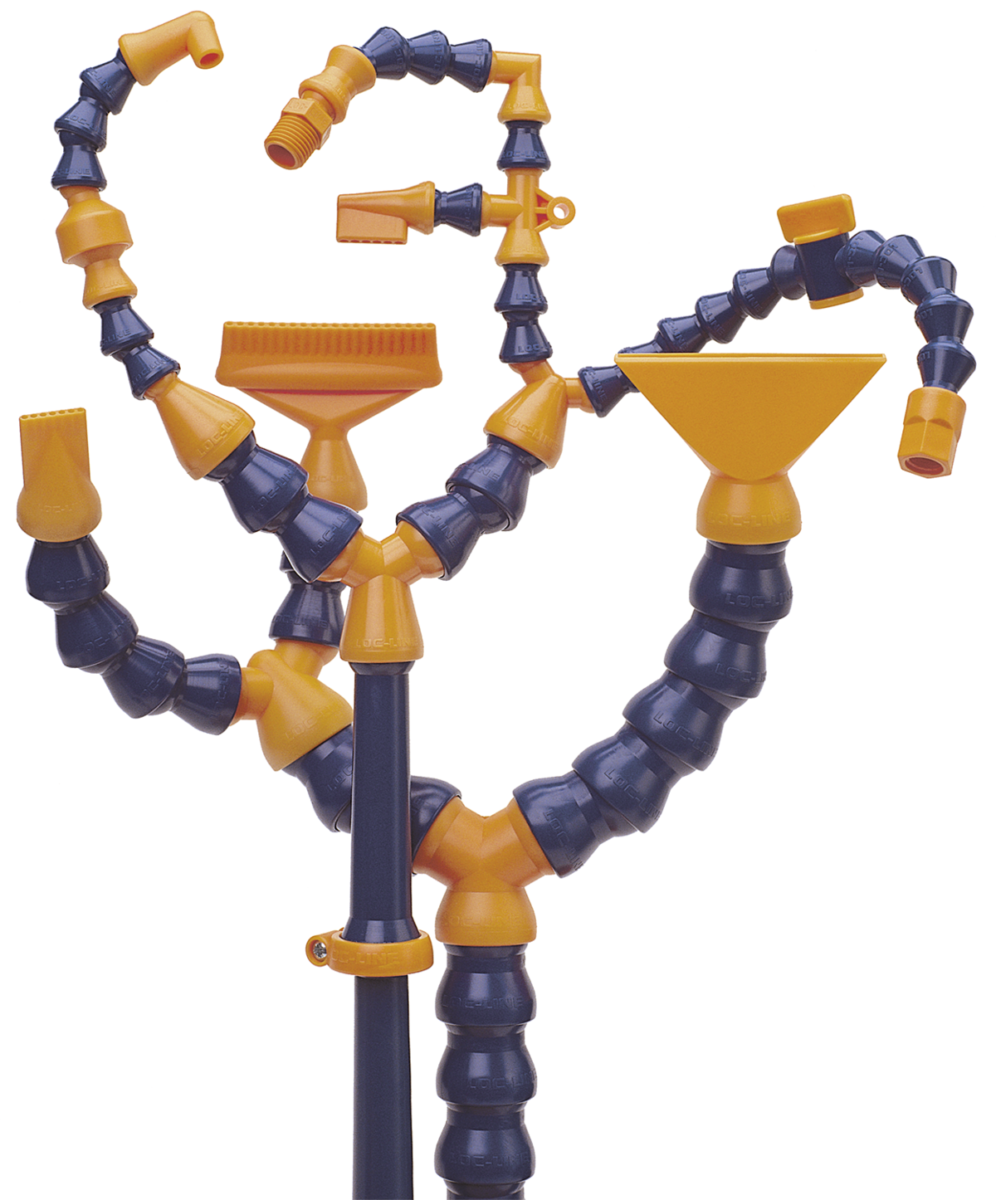

DescrizioneMateriale:Copolimero acetalico (POM).Versione:Tubo articolato di colore blu o nero.
Accessorio di colore arancione.Nota:Tubo articolato flessibile per la conduttura o l'aspirazione di liquidi e polvere, vapore e fumo. Può essere allungato o accorciato a piacimento. Il materiale è resistente contro la maggior parte degli agenti chimici e dei solventi. Non conduce elettricità ed è quindi compatibile anche con macchine roditrici.

Impostabile con precisione puntuale, stabile alle vibrazioni, mantiene la posizione, stabile alla pressione. Combinabile a piacimento con ugelli, avvitamenti, diramazioni, pezzi a T, riduttori, prolunghe, ecc.

Pressione d'esercizio consigliata:
Dimensione 1/4" 2-3,5 bar
Dimensione 1/2" 1,4-2 bar
Dimensione 3/4" 0,7-1,4 bar

Portata:
Dimensione 1/4" 950 l/min.
Dimensione 1/2" 1800 l/min.
Dimensione 3/4" 4300 l/min.D
Range di temperatura: Da -20 °C a +80 °C.Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 96200 Tubi per refrigerante LOC-LINE® Flexi 1,1 MB

Disegni

Tubi per refrigerante LOC-LINE® Flexi

Selezione/filtro articoli
N. ordineFigura

DimensioniDenominazione articolo

UtilizzoCADAcc.PrezzoOrdinare
96200-14001411/4TUBO ARTICOLATO DI.1/4 L=140, BLU 5,75 €
96200-14001421/4TUBO ARTICOLATO DI.1/4 L=140, NERO 5,75 €
96200-14150011/4TUBO ARTICOLATO DI.1/4 L=15M, BLU 607,81 €
96200-14150021/4TUBO ARTICOLATO DI.1/4 L=15M, NERO 607,81 €
96200-14011/4UGELLO ROTONDO DI.1/4, D=1,5getto puntiforme 2,01 €
96200-14021/4UGELLO ROTONDO DI.1/4, D=3getto puntiforme 2,01 €
96200-14031/4UGELLO ROTONDO DI.1/4, D=6getto puntiforme 2,01 €
96200-14041/4UGELLO PIATTO GETTO LARGO DI.1/4 B=25getto allargato 5,21 €
96200-14051/4UGELLO PIATTO DI.1/4 B=12X1getto con sezione trasversale uniforme 3,40 €
96200-14061/4UGELLO PIATTO DI.1/4 B=12X1,5getto con sezione trasversale uniforme 3,40 €
96200-14071/4UGELLO PIATTO DI.1/4, 5 FORIpiù getti singoli paralleli 3,40 €
96200-14081/4UGELLO PIATTO DI.1/4, 7 FORIpiù getti singoli paralleli 3,40 €
96200-14091/4UGELLO A FLUSSO DIRETTO DI.1/4 B=25getto diritto, compatto 5,22 €
96200-14101/4UGELLO PIATTO CON SNODO SFERICO DI.1/4, 16 FORI, D=1più getti singoli paralleli 9,69 €
96200-14111/4UGELLO PIATTO CON SNODO SFERICO DI.1/4, 16 FORI, D=1,5più getti singoli paralleli 9,69 €
96200-14121/4UGELLO PIATTO CON SNODO SFERICO DI.1/4, 20 FORI, D=2più getti singoli paralleli 10,40 €
96200-14131/4UGELLO ANGOLARE 90° DI.1/4, D=1,5getto puntiforme 2,99 €
96200-14141/4UGELLO ANGOLARE 90° DI.1/4, D=3getto puntiforme 2,99 €
96200-14151/4UGELLO ANGOLARE 90° DI.1/4, D=6getto puntiforme 2,99 €
96200-14161/4UGELLO ANGOLARE 90° DI.1/4, 6 FORIpiù getti singoli paralleli 5,22 €
96200-14171/4RACCORDO FILETTATO NPT 1/8 DI.1/4con sfera e filettatura esterna 2,01 €
96200-14181/4RACCORDO FILETTATO NPT 1/4 DI.1/4con sfera e filettatura esterna 2,01 €
96200-14191/4DISTRIBUTORE DI.1/42 tubi da 1 linea di alimentazione 5,21 €
96200-14201/4DISTRIBUTORE DI.1/42 tubi da a 90° da 1 linea di alimentazione 5,97 €
96200-14211/4RACCORDO DI.1/4per curvature strette 4,89 €
96200-14221/4GIUNTO DI.1/4con manicotto su entrambe le estremità 2,32 €
96200-14231/4ADATTATORE DI.1/4, D=1/8con manicotto e filettatura interna 2,69 €
96200-14241/4PROLUNGA DI.1/4 L=95per superare tratti lunghi 4,73 €
96200-14251/4TUBO CURVO 90° DI.1/4utilizzazione per curvature 4,98 €

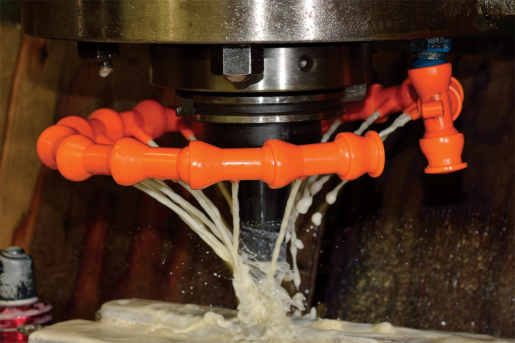

96200-14261/4SISTEMA AD ANELLO DI.1/4getti radiali 48,31 €
96200-14271/4ANELLO DI SERRAGGIO CON VITI DI.1/4evita la flessione o la modifica della posizione in caso di pressione elevata 3,34 €
96200-14281/4VALVOLA DI NON RITORNO DI.1/4impedisce il gocciolamento 11,75 €
96200-14291/4RUBINETTO D'ARRESTO FILETTATURA ESTERNA DI.1/4, NPT 1/4regolazione e controllo continui della portata 11,75 €
96200-14301/4RUBINETTO D'ARRESTO FILETTATURA INTERNA DI.1/4, NPT 1/4regolazione e controllo continui della portata 11,75 €
96200-14311/4RUBINETTO D'ARRESTO CON ELEMENTO DI COLLEGAME DI.1/4regolazione e controllo continui della portata 11,75 €
96200-14991/4UTENSILE DI MONTAGGIO DI.1/4per il montaggio degli elementi del tubo articolato 30,35 €
96200-12001411/2TUBO ARTICOLATO DI.1/2 L=140, BLU 6,52 €
96200-12001421/2TUBO ARTICOLATO DI.1/2 L=140, NERO 6,52 €
96200-12150011/2TUBO ARTICOLATO DI.1/2 L=15M, BLU 750,50 €
96200-12150021/2TUBO ARTICOLATO DI.1/2 L=15M, NERO 750,50 €
96200-12011/2UGELLO ROTONDO DI.1/2, D=6getto puntiforme 2,45 €
96200-12021/2UGELLO ROTONDO DI.1/2, D=9getto puntiforme 2,45 €
96200-12031/2UGELLO ROTONDO DI.1/2, D=12getto puntiforme 2,45 €
96200-12041/2UGELLO PIATTO GETTO LARGO DI.1/2 B=32getto allargato 6,10 €
96200-12051/2UGELLO PIATTO GETTO LARGO DI.1/2 B=63getto allargato 6,85 €
96200-12061/2UGELLO PIATTO DI.1/2 B=18X2getto con sezione trasversale uniforme 3,91 €
96200-12071/2UGELLO PIATTO DI.1/2 B=18X3,2getto con sezione trasversale uniforme 3,91 €
96200-12081/2UGELLO PIATTO DI.1/2, 5 FORI, D=3,2più getti singoli paralleli 3,91 €
96200-12091/2UGELLO PIATTO DI.1/2, 7 FORI, D=2più getti singoli paralleli 3,91 €
96200-12101/2UGELLO A FLUSSO DIRETTO DI.1/2 B=32getto diritto, compatto 6,05 €
96200-12111/2UGELLO A FLUSSO DIRETTO DI.1/2 B=42getto diritto, compatto 6,99 €
96200-12121/2UGELLO PIATTO CON SNODO SFERICO DI.1/2, 20 FORI, D=2più getti singoli paralleli 10,79 €
96200-12131/2UGELLO ANGOLARE 90° DI.1/2, D=6getto puntiforme 3,38 €
96200-12141/2UGELLO ANGOLARE 90° DI.1/2, D=9getto puntiforme 3,38 €
96200-12151/2UGELLO ANGOLARE 90° DI.1/2, D=12getto puntiforme 3,38 €
96200-12161/2UGELLO ANGOLARE 90° DI.1/2, 8 FORIpiù getti singoli paralleli 6,10 €
96200-12171/2RACCORDO FILETTATO NPT 3/8 DI.1/2con sfera e filettatura esterna 2,45 €
96200-12181/2RACCORDO FILETTATO NPT 1/2 DI.1/2con sfera e filettatura esterna 2,45 €
96200-12191/2DISTRIBUTORE DI.1/22 tubi da 1 linea di alimentazione 6,10 €
96200-12201/2 - 1/4DISTRIBUTORE RIDOTTO DI.1/2-1/42 tubi da 1 linea di alimentazione 6,10 €
96200-12211/2DISTRIBUTORE DI.1/22 tubi da a 90° da 1 linea di alimentazione 6,77 €
96200-12221/2RACCORDO DI.1/2, ARANCIOper curvature strette 5,69 €
96200-12231/2GIUNTO DI.1/2, ARANCIOcon manicotto su entrambe le estremità 2,66 €
96200-12241/2 - 1/4RIDUTTORE DI.1/2-1/4riduzione da 1/2" a 1/4" 5,22 €
96200-12251/2PROLUNGA DI.1/2 L=95per superare tratti lunghi 5,44 €
96200-12261/2TUBO CURVO 90° DI.1/2utilizzazione per curvature 5,97 €
96200-12271/2SISTEMA AD ANELLO DI.1/2getti radiali 54,06 €
96200-12281/2ANELLO DI SERRAGGIO CON VITI DI.1/2evita la flessione o la modifica della posizione in caso di pressione elevata 3,86 €
96200-12291/2VALVOLA DI NON RITORNO DI.1/2impedisce il gocciolamento 14,93 €
96200-12301/2RUBINETTO D'ARRESTO FILETTATURA ESTERNA DI.1/2, NPT 1/2regolazione e controllo continui della portata 14,93 €
96200-12311/2RUBINETTO D'ARRESTO FILETTATURA INTERNA DI.1/2, NPT 1/2regolazione e controllo continui della portata 14,93 €
96200-12321/2RUBINETTO D'ARRESTO CON ELEMENTO DI COLLEGAME DI.1/2regolazione e controllo continui della portata 14,93 €
96200-12991/2UTENSILE DI MONTAGGIO DI.1/2per il montaggio degli elementi del tubo articolato 30,35 €
96200-34001513/4TUBO ARTICOLATO DI.3/4 L=152, BLU 9,17 €
96200-34001523/4TUBO ARTICOLATO DI.3/4 L=152, NERO 9,17 €
96200-34015013/4TUBO ARTICOLATO DI.3/4 L=1,5M, BLU 94,47 €
96200-34015023/4TUBO ARTICOLATO DI.3/4 L=1,5M, NERO 94,47 €
96200-34150013/4TUBO ARTICOLATO DI.3/4 L=15M, BLU 883,71 €
96200-34150023/4TUBO ARTICOLATO DI.3/4 L=15M, NERO 883,71 €
96200-34013/4UGELLO ROTONDO DI.3/4, D=16getto puntiforme 2,90 €
96200-34023/4UGELLO ROTONDO DI.3/4, D=19getto puntiforme 2,90 €
96200-34033/4UGELLO PIATTO GETTO LARGO DI.3/4 B=76getto allargato 9,05 €
96200-34043/4RACCORDO FILETTATO NPT 3/4 DI.3/4con sfera e filettatura esterna 2,96 €
96200-34053/4RACCORDO FILETTATO BSPT 3/4 DI.3/4con sfera e filettatura esterna 2,96 €
96200-34063/4PIEDINO DI FISSAGGIO CON FORATURA PER VITE DI.3/4 6,50 €
96200-34073/4DISTRIBUTORE DI.3/42 tubi da 1 linea di alimentazione 9,05 €
96200-34083/4-1/2DISTRIBUTORE RIDOTTO DI.3/4-1/2riduce da 3/4" a 1/2" 9,05 €
96200-34093/4-1/2RIDUTTORE DI.3/4-1/2riduzione da 1/2" a 1/4" 6,52 €
96200-34103/4GIUNTO DI.3/4con manicotto su entrambe le estremità 3,28 €
96200-34113/4RACCORDO DI.3/4per curvature strette 8,56 €
96200-34123/4RUBINETTO D'ARRESTO FILETTATURA ESTERNA DI.3/4, NPT 3/4regolazione e controllo continui della portata 19,92 €
96200-34133/4RUBINETTO D'ARRESTO FILETTATURA INTERNA DI.3/4, NPT 3/4regolazione e controllo continui della portata 19,92 €
96200-34143/4RUBINETTO D'ARRESTO CON ELEMENTO DI COLLEGAME DI.3/4regolazione e controllo continui della portata 19,92 €
96200-34993/4UTENSILE DI MONTAGGIO DI.3/4per il montaggio degli elementi del tubo articolato 38,41 €
