Sistema di collegamento di tubi

Sistemi di collegamento per tubi

Nella maggior parte dei casi, i tubi sono fissati al giunto per mezzo di una vite (giunto a morsetto). Per adattare un raccordo esistente ad altri diametri o sezioni, è sufficiente sostituire un riduttore quadrato o un riduttore rotondo.

Aree di applicazione dei connettori per tubi e dei sistemi di collegamento dei tubi

• Per strutture di sostegno come impalcature e telai
• Per elementi di sicurezza come corrimano, balaustre, barriere per macchine e protezione anticaduta
• Apparecchi generici e costruzioni ausiliarie
• Attrezzature per eventi ( allestimenti fieristici, strutture per palcoscenici)
• Nell'industria per l'allestimento di posti di lavoro e impianti di produzione
• Nel settore dell'artigianato per l'equipaggiamento di laboratori e per negozi

Funzionamento degli elementi di collegamento per tubi

Vantaggi del raccordo per tubi norelem

Raccordi per tubi in plastica, alluminio, acciaio o ghisa?

Raccordi per tubi in plastica

La giusta dimensione del raccordo per tubi per la vostra applicazione

Il negozio online di norelem e il catalogo "THE BIG GREEN BOOK" offrono varie forme di raccordi per tubi. Il tipo di connessione dipende sempre dalla rispettiva applicazione della struttura di tubi. Nella gamma di prodotti norelem di raccordi per tubi, si distingue tra tubi tondi e quadrati, per cui il rispettivo raccordo deve essere scelto a seconda della tipologia di tubo.

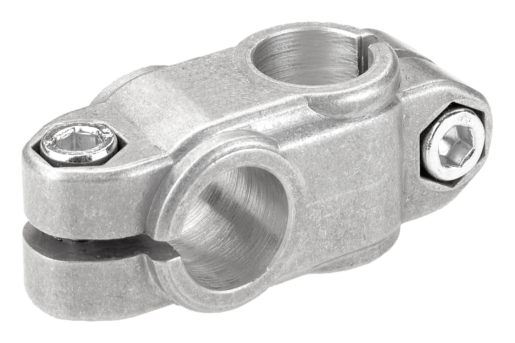

Raccordo a croce

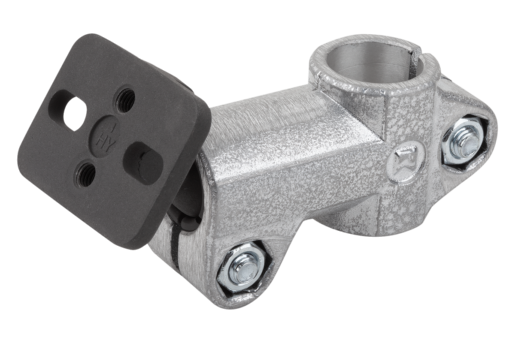

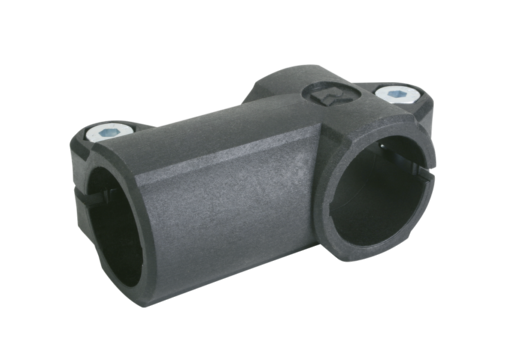

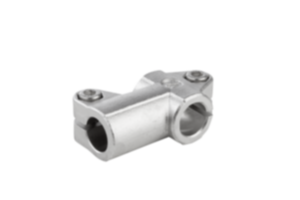

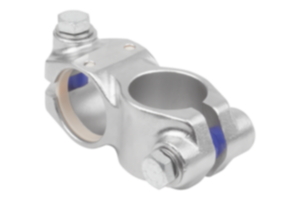

Raccordo a T per tubi

Raccordo angolare

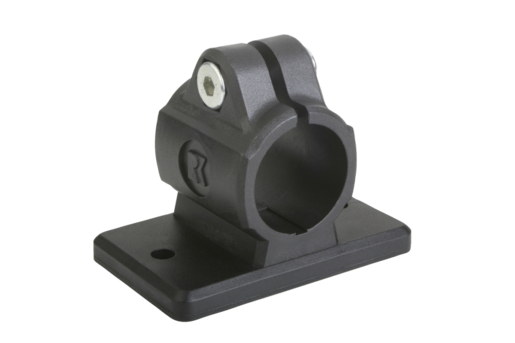

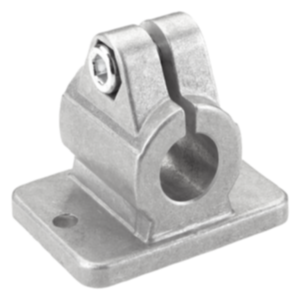

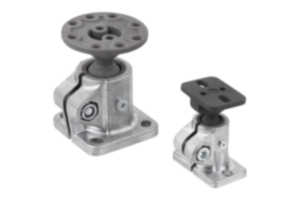

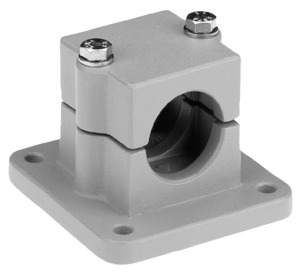

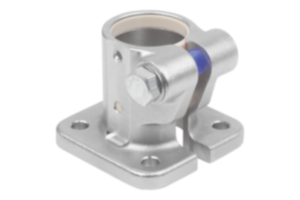

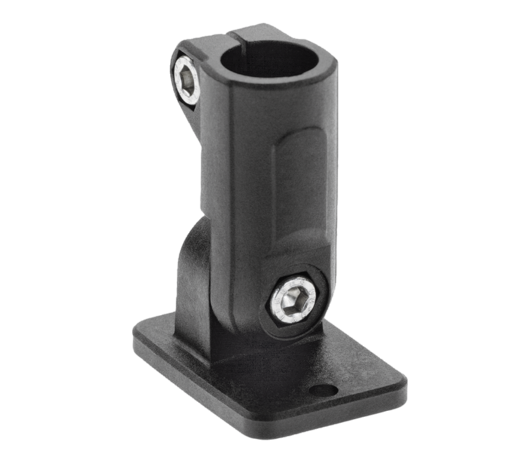

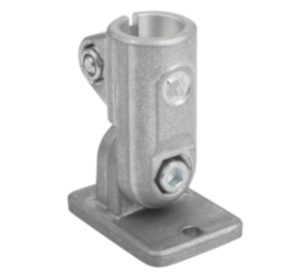

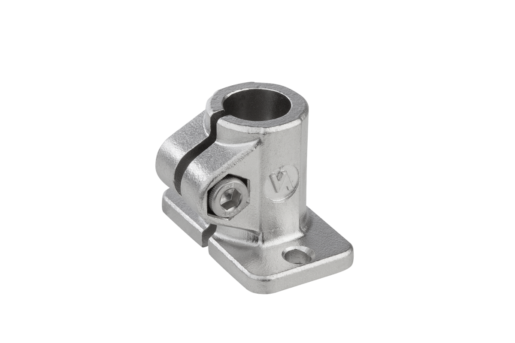

Raccordo per tubi con base

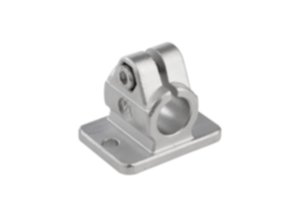

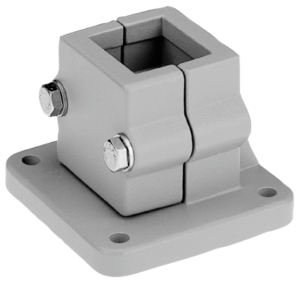

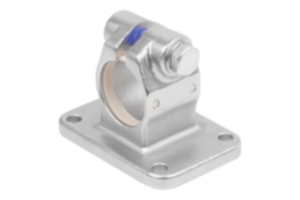

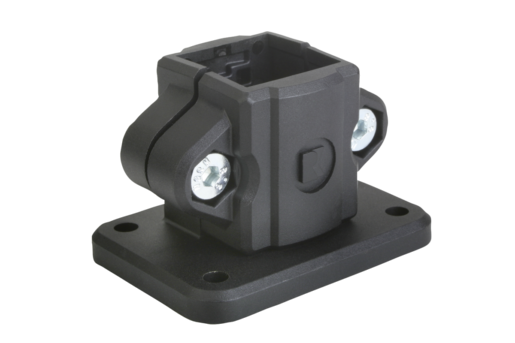

Raccordo per tubi con flangia

Caratteristiche:
– Percorsi di spostamento standard fino a oltre 2.000 mm
– Precisione di posizionamento fino a ±0,2 mm su 300 mm
– Velocità di spostamento fino a 1,5 m/min
– Azionamento mediante asta filettata trepezoidale
– Posizione di montaggio a piacere

Descrizione tecnica:

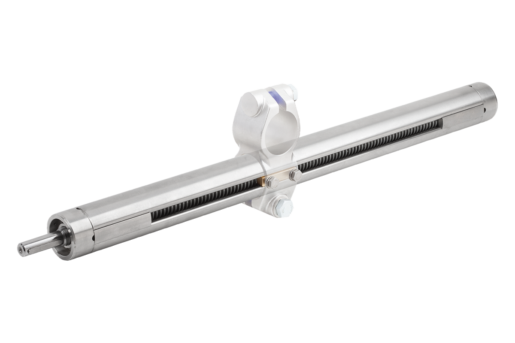

Fissaggio dell'unità lineare:

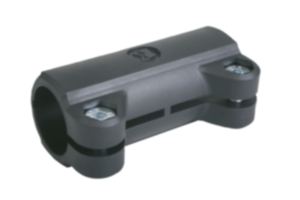

Raccordi dritti per tubi

I raccordi per tubi dritti sono utilizzati ogni volta che si deve stabilire un collegamento rettilineo tra due tubi. La vite a testa cilindrica con dado esagonale zincato assicura che i tubi del sistema di collegamento siano saldamente collegati tra loro.

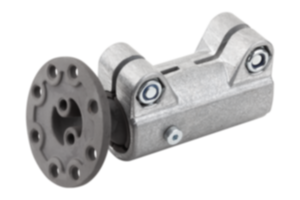

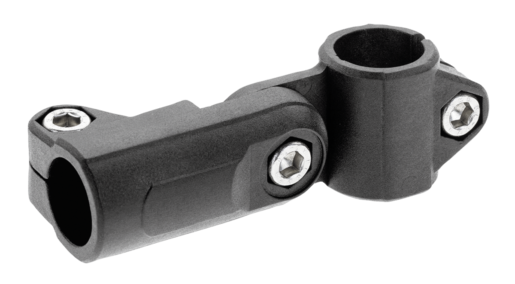

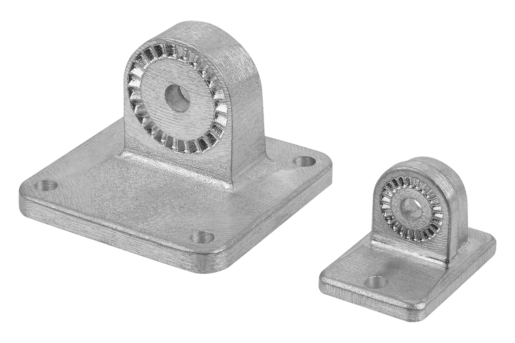

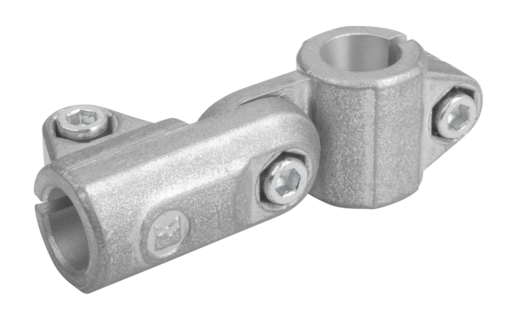

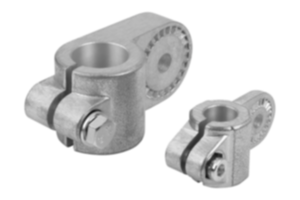

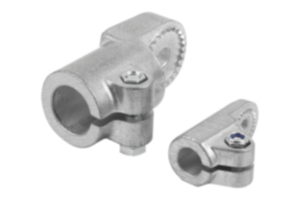

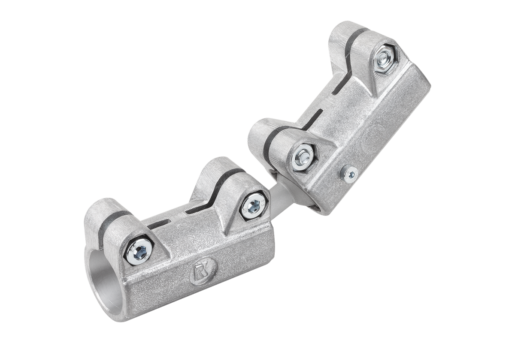

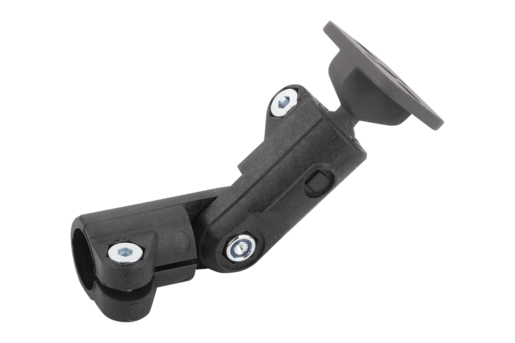

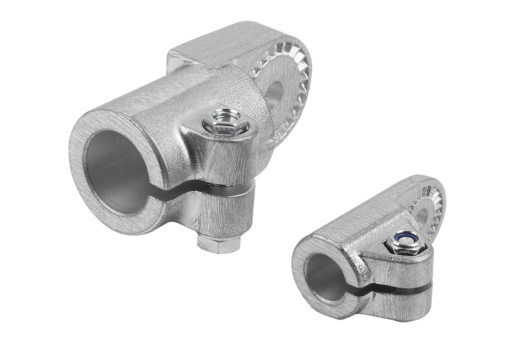

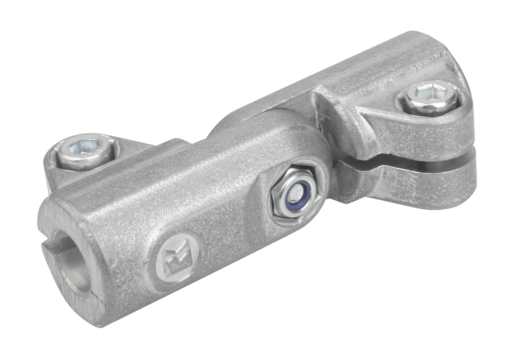

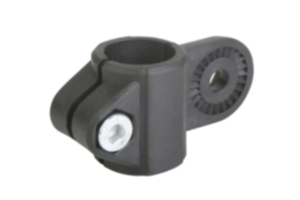

Raccordo articolato, morsetto e base articolata

I raccordi per tubi con dentatura interna possono essere uniti con raccordi con dentatura esterna (29026) per formare un pezzo unico. I raccordi articolati sono regolabili in continuo di 180° e possono quindi essere impostati e utilizzati con un angolo individuale per l'applicazione specifica. La vite a testa cilindrica con dado esagonale zincato assicura che i tubi del sistema di collegamento siano saldamente collegati tra loro.

Accessori per i raccordi per tubi

Oltre ai raccordi, il negozio online norelem offre una vasta gamma di accessori per i sistemi di collegamento dei tubi:

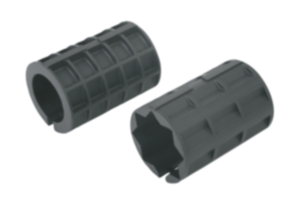

Riduttori

Utilizzando i manicotti di riduzione, i tubi più piccoli possono essere bloccati o convertiti da tubi quadrati a tondi.

Tappi di chiusura

I tappi di tenuta sono usati come protezioni per i bordi o per chiudere le estremità dei tubi. Il montaggio può essere eseguito tramite pressione manuale o con un martello con testa di gomma.
