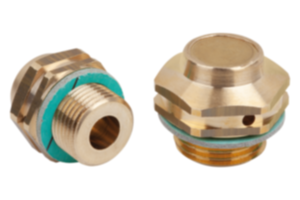

Denominazione
Vite Di Sfiato
Ausführung 1
valvola di non ritorno
Versione 2
senza asta di livello olio
Materiale corpo base
ottone
D1=Filettatura
G3/8
D=Diametro esterno
24,5
L
24,5
L1
8,5
SW
22
Sistema di fissaggio
avvitamento

Descrizione

Materiale
Alloggiamento e coperchio ottone.
Molla di compressione acciaio inox.
Corpo di blocco ottone.
O-Ring gomma (NBR).
Versione
Guarnizione piatta priva di amianto.
Nota
Pressione di apertura 0,35 bar (±0,05).
Principio di funzionamento
Vedere vite di spurgo con valvola di non ritorno 28038.
Nota disegno
1) Guarnizione piatta
2) O-ring
3) Elemento di blocco
4) Foro di sfiato 2x
5) Coperchio
