      - Tappi filettati con cava esagonale con filettatura conica DIN 906

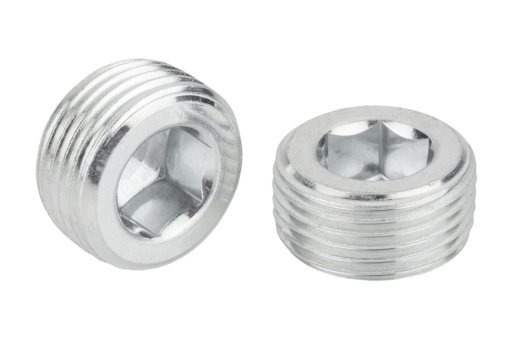

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox 1.4571.Versione:Acciaio zincato.
Acciaio inox non trattato.Nota:Tappo conico con esagono incassato per la chiusura di fori con filettatura interna cilindrica.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 28013 Tappi filettati con cava esagonale con filettatura conica DIN 906

190 kB

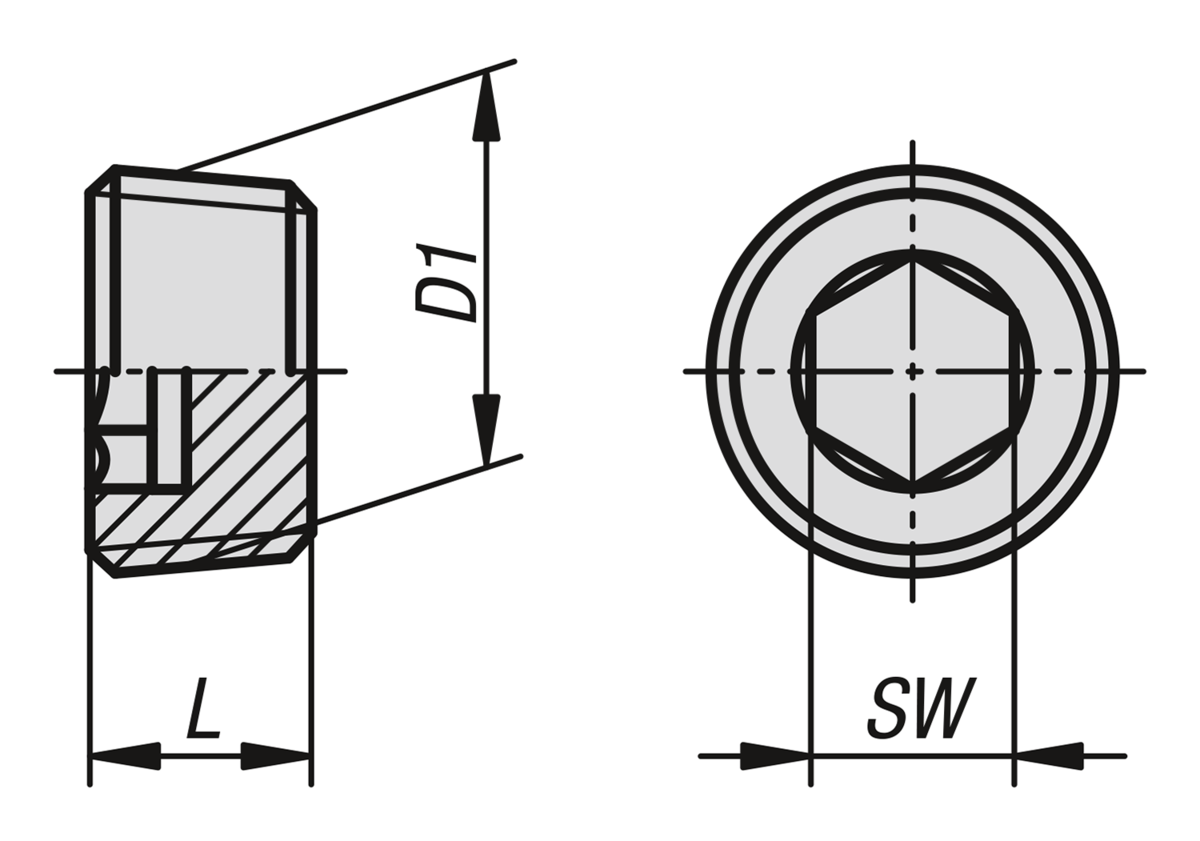

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine acciaio	N. ordine acciaio inox	D1	L	SW
28013-100810	28013-200810	M8x1	8	4
28013-101010	28013-201010	M10X1	8	5
28013-101215	28013-201215	M12X1,5	10	6
28013-101415	28013-201415	M14X1,5	10	7
28013-101615	28013-201615	M16X1,5	10	8
28013-101015	28013-201815	M18X1,5	10	8
28013-102015	28013-202015	M20X1,5	10	10
28013-102215	28013-202215	M22X1,5	10	10
28013-102415	28013-202415	M24X1,5	12	12
28013-102615	-	M26X1,5	12	12
28013-103015	-	M30X1,5	12	17
28013-103615	-	M36X1,5	15	19
28013-104215	-	M42X1,5	18	22
28013-104815	-	M48X1,5	20	24
28013-10018	28013-2001815	R1/8	8	5
28013-10014	28013-2001415	R1/4	10	7
28013-10038	28013-2003815	R3/8	10	8
28013-10012	28013-2001215	R1/2	10	10
28013-10034	28013-2003415	R3/4	12	12
28013-10100	28013-2010015	R1	12	17
28013-10114	-	R1 1/4	18	22
28013-10112	-	R1 1/2	20	24
