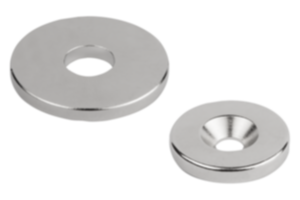

Magneti grezzi (dischi magnetici) con foro in NdFeB

Indietro

Prodotti
- THE BIG GREEN BOOK
  - norelem fissa - Sistema flessibile per pezzi standard
    - Magneti
      - Magneti grezzi (dischi magnetici) con foro in NdFeB

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:NdFeB N35 (neodimio).Versione:nichelato.Nota:Sistema non schermato.Range di temperatura: max. 80 °C.Montaggio:I magneti sono montabili tramite pressione, avvitamento o incollaggio.Nota disegno:

1) Superficie di contatto

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 09001 Magneti grezzi (dischi magnetici) con foro in NdFeB

110 kB

Disegni (sintesi completa)

Magneti grezzi (dischi magnetici) con svasatura in NdFeB, forma A

Maggiori informazioni

Disegni

Magneti grezzi (dischi magnetici) con svasatura in NdFeB, forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	Coppia di serraggio max. Nm	Forza di adesione N	Prezzo
09001-12	A	12 ±0,1	3,5 ±0,1	3 ±0,1	3	18	1,68 €
09001-15	A	15 ±0,1	4,5 ±0,1	3,5 ±0,1	3	29	2,76 €
09001-18	A	18 ±0,1	4,5 ±0,1	4 ±0,1	3	41	3,63 €
09001-24	A	24 ±0,1	5,5 ±0,1	4 ±0,1	3	66	5,91 €

Magneti grezzi (dischi magnetici) con foro in NdFeB, forma B

Maggiori informazioni

Disegni

Magneti grezzi (dischi magnetici) con foro in NdFeB, forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	Coppia di serraggio max. Nm	Forza di adesione N	Prezzo
09001-32	B	32 ±0,1	10,5 ±0,1	2 ±0,1	3	42	6,85 €
09001-38	B	38 ±0,1	12 ±0,1	4 ±0,1	3	110	11,73 €
09001-48	B	48 ±0,2	15 ±0,1	5 ±0,1	3	165	18,29 €
09001-56	B	56 ±0,2	15 ±0,1	6 ±0,1	3	230	30,87 €
