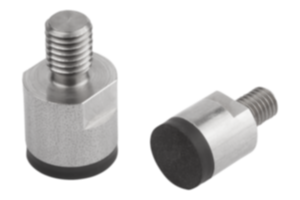

  5. Magneti con perni filettati (magneti cilindrici) in NdFeB, superficie adesiva in gomma
    6. 09117-1306
Denominazione
Magnete
Ausführung 1
magnete cilindrico
Versione 2
rotondo
Materiale corpo base
NDFEB
Materiale componente
gomma
D1=Filettatura
M06
D=Diametro esterno
13
F5=Forza di adesione N
15
H=Altezza
16
L=Lunghezza filettatura
10
Tmax=Temperatura* max. °C
80
SW
11
Sistema di fissaggio
filettatura esterna

Descrizione

Materiale
Alloggiamento in acciaio inox 1.4104.
Nucleo magnetico NdFeB (neodimio).
Superficie adesiva in gomma (TPE).
Nota
Cápsula magnética com rosca macho, sistema blindado e superfície de aderência emborrachada, para a proteção de superfícies sensíveis. A proteção de borracha aumenta o coeficiente de atrito, alcançando assim elevadas forças de aderência laterais.
Range di temperatura
max. 80 °C.
Montaggio
I magneti cilindrici con superficie adesiva in gomma possono essere utilizzati come sistema di aggancio magnetico.
Nota disegno
1) Superficie di contatto
