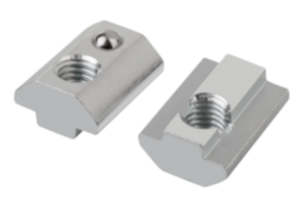

Tassello
versione pesante
acciaio
zincato
- Per collegamenti soggetti a elevate sollecitazioni
- Grazie alla sfera alloggiata su molla, è possibile fissare il tassello in un qualsiasi punto della cava del profilato
- Più passi di vite grazie all'elevata altezza costruttiva
1,09 €
Aggiunto al carrello
Denominazione
Tassello
Ausführung 1
versione pesante
Tipo di prodotto
per profilo in alluminio tipo I
Materiale corpo base
acciaio
Superficie corpo base
zincato

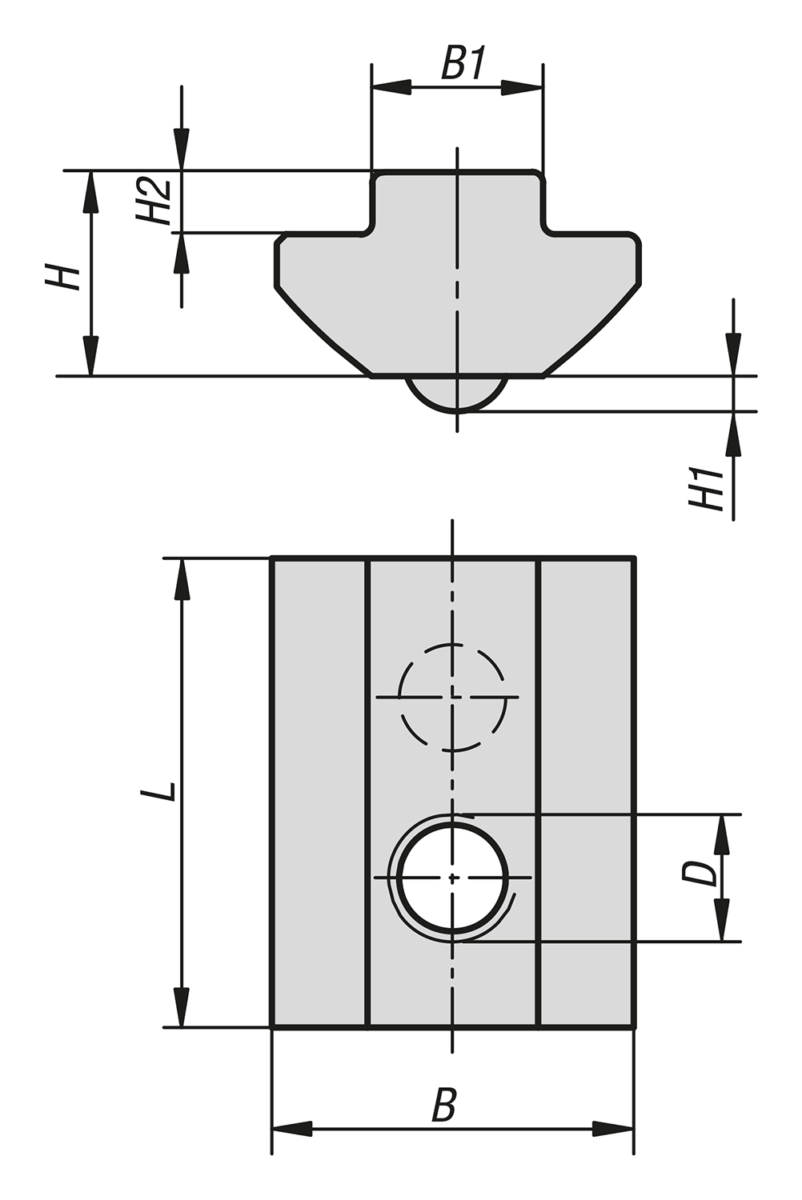

B=Larghezza
17
D=Filettatura
M04
H=Altezza
9,6
L=Lunghezza
22
B1
8
H1
1,65
H2
2,9
Larghezza cava
8
PL ALUPROFIL ZUBEHÖR
TRUE
Descrizione
Materiale
Acciaio.
Versione
Superficie zincata.
Nota
Adatto per collegamenti soggetti a elevate sollecitazioni. Il tassello è adattato alla forma della cava del profilato, di conseguenza le forze vengono trasmesse al profilato in modo ottimale. L'elevata altezza costruttiva totale permette di impiegare anche più passi di vite. Il tassello può essere inserito nella cava solo dal lato frontale del profilato. Grazie alla sfera alloggiata su molla, è possibile fissare il tassello in un qualsiasi punto della cava del profilato.
