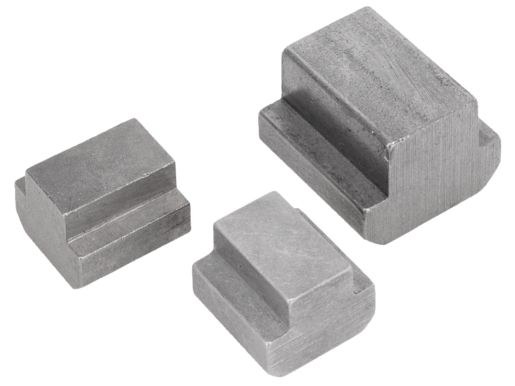

        Tasselli a T acciaio o acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica o acciaio inox 1.4305.Nota:Questi pezzi grezzi consentono la produzione economica dei dadi per cave a T con filettatura non comune.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 07070 Tasselli a T acciaio o acciaio inox

152 kB

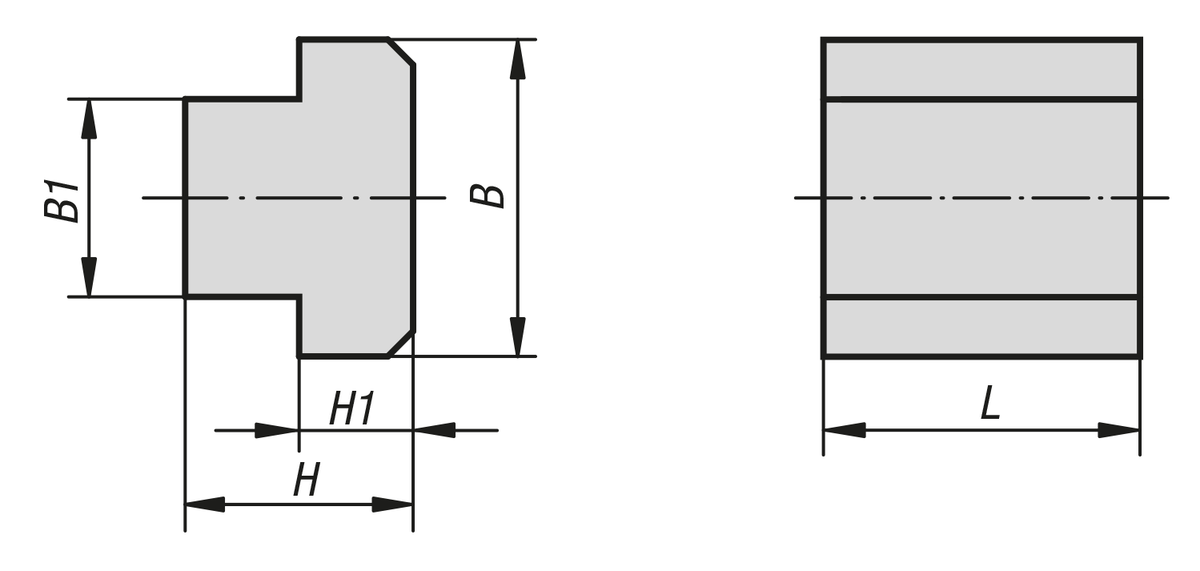

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine acciaio da bonifica	N. ordine acciaio inox	Larghezza cava	B	B1	H	H1	L
07070-06	-	6	10	5,6	8	4	10
07070-08	07070-808	8	13	7,6	10	6	13
07070-10	07070-810	10	15	9,6	12	6	15
07070-12	07070-812	12	18	11,5	14	7	18
07070-14	07070-814	14	22	13,5	16	8	22
07070-16	-	16	25	15,6	18	9	25
07070-18	-	18	28	17,5	20	10	28
07070-20	-	20	32	19,6	24	12	32
07070-22	-	22	35	21,6	28	14	35
07070-24	-	24	40	23,6	32	16	40
07070-28	-	28	44	27,6	36	18	44
07070-36	-	36	54	35,5	44	22	54
07070-42	-	42	65	41,6	52	26	65
