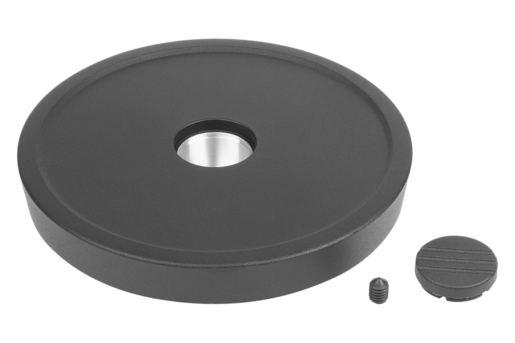

06278Volantini a disco in alluminio senza impugnatura |
Indietro |
|
|
DescrizioneMateriale:Volantino in alluminio.
Coprimozzo in termoplastica, nero.
Perni filettati ISO 4027 in acciaio classe di resistenza 45 H, neri.Versione:Non trattati o verniciati a polvere colore nero o argento.
Con foro calibrato.
Con foro calibrato e cava per linguetta di aggiustamento.
Con foro calibrato e foro trasversale.
Con foro calibrato, cava per linguetta di aggiustamento e foro trasversale.Nota:Eccentricità assiale e radiale della corona inferiore a 0,4 mm.Montaggio:La copertura del mozzo è fornita non assemblata.
I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con linguetta di aggiustamento tramite una spinatura assiale o con una vite a testa cilindrica DIN 6912 e una pulegge intermedia 07375.
Nelle esecuzioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027.
Accessori:07375 Rondelle.
07161 Viti a testa cilindrica con esagono incassato, testa bassa DIN 6912.FornituraVolantino in alluminio.
Coprimozzo.
Perni filettati ISO 4027 (versioni con foro trasversale).Nota disegno:1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Volantini a disco in alluminio senza impugnatura, forma A, con foro calibrato e foro trasversale |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | D1
| D2 | D3 | L1 | L3 | H | H2 | D7 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06278-0801016 | nero | A | foro calibrato con foro trasversale | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 |  | | 14,33 € | | | 06278-0801216 | nero | A | foro calibrato con foro trasversale | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | | | 14,33 € | | | 06278-1001016 | nero | A | foro calibrato con foro trasversale | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | | | 16,23 € | | | 06278-1001216 | nero | A | foro calibrato con foro trasversale | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | | | 16,23 € | | | 06278-1251216 | nero | A | foro calibrato con foro trasversale | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 18,88 € | | | 06278-1251416 | nero | A | foro calibrato con foro trasversale | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 18,88 € | | | 06278-0801026 | argento | A | foro calibrato con foro trasversale | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 | | | 14,33 € | | | 06278-0801226 | argento | A | foro calibrato con foro trasversale | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | | | 14,33 € | | | 06278-1001026 | argento | A | foro calibrato con foro trasversale | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | | | 16,23 € | | | 06278-1001226 | argento | A | foro calibrato con foro trasversale | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | | | 16,23 € | | | 06278-1251226 | argento | A | foro calibrato con foro trasversale | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 18,88 € | | | 06278-1251426 | argento | A | foro calibrato con foro trasversale | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | | | 18,88 € | |
|
Volantini a disco in alluminio senza impugnatura, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | D1
| D2 | D3 | L1 | L3 | H | H2 | D7 | B3
| T
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06278-080101036 | nero | B | Foro calibrato con scanalatura, con foro trasversale | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 | 3 | 11,4 | | | 15,63 € | | | 06278-080121046 | nero | B | Foro calibrato con scanalatura, con foro trasversale | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | 4 | 13,8 | | | 15,63 € | | | 06278-100101036 | nero | B | Foro calibrato con scanalatura, con foro trasversale | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | 3 | 11,4 | | | 17,51 € | | | 06278-100121046 | nero | B | Foro calibrato con scanalatura, con foro trasversale | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | 4 | 13,8 | | | 17,51 € | | | 06278-125121046 | nero | B | Foro calibrato con scanalatura, con foro trasversale | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 4 | 13,8 | | | 20,83 € | | | 06278-125141056 | nero | B | Foro calibrato con scanalatura, con foro trasversale | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 5 | 16,3 | | | 20,83 € | | | 06278-080102036 | argento | B | Foro calibrato con scanalatura, con foro trasversale | 80 | 10 | 26 | 16 | 29 | 16,6 | 5,5 | M6 | 3 | 11,4 | | | 15,63 € | | | 06278-080122046 | argento | B | Foro calibrato con scanalatura, con foro trasversale | 80 | 12 | 26 | 16 | 29 | 16,6 | 6,5 | M6 | 4 | 13,8 | | | 15,63 € | | | 06278-100102036 | argento | B | Foro calibrato con scanalatura, con foro trasversale | 100 | 10 | 28 | 17 | 33 | 17,5 | 5,5 | M6 | 3 | 11,4 | | | 17,51 € | | | 06278-100122046 | argento | B | Foro calibrato con scanalatura, con foro trasversale | 100 | 12 | 28 | 17 | 33 | 17,5 | 6,5 | M6 | 4 | 13,8 | | | 17,51 € | | | 06278-125122046 | argento | B | Foro calibrato con scanalatura, con foro trasversale | 125 | 12 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 4 | 13,8 | | | 20,83 € | | | 06278-125142056 | argento | B | Foro calibrato con scanalatura, con foro trasversale | 125 | 14 | 31 | 18 | 36 | 18,3 | 6,5 | M6 | 5 | 16,3 | | | 20,83 € | |
|
Volantini a disco in alluminio senza impugnatura, forma C, con foro calibrato e cava per linguetta di aggiustamento |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | D1
| D2 | D3 | L1 | L3 | H | B3
| T
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06278-08010103 | nero | C | foro calibrato con cava | 80 | 10 | 26 | 16 | 29 | 16,6 | 3 | 11,4 | | | 14,93 € | | | 06278-08012104 | nero | C | foro calibrato con cava | 80 | 12 | 26 | 16 | 29 | 16,6 | 4 | 13,8 | | | 14,93 € | | | 06278-10010103 | nero | C | foro calibrato con cava | 100 | 10 | 28 | 17 | 33 | 17,5 | 3 | 11,4 | | | 16,82 € | | | 06278-10012104 | nero | C | foro calibrato con cava | 100 | 12 | 28 | 17 | 33 | 17,5 | 4 | 13,8 | | | 16,82 € | | | 06278-12512104 | nero | C | foro calibrato con cava | 125 | 12 | 31 | 18 | 36 | 18,3 | 4 | 13,8 | | | 19,83 € | | | 06278-12514105 | nero | C | foro calibrato con cava | 125 | 14 | 31 | 18 | 36 | 18,3 | 5 | 16,3 | | | 19,83 € | | | 06278-08010203 | argento | C | foro calibrato con cava | 80 | 10 | 26 | 16 | 29 | 16,6 | 3 | 11,4 | | | 14,93 € | | | 06278-08012204 | argento | C | foro calibrato con cava | 80 | 12 | 26 | 16 | 29 | 16,6 | 4 | 13,8 | | | 14,93 € | | | 06278-10010203 | argento | C | foro calibrato con cava | 100 | 10 | 28 | 17 | 33 | 17,5 | 3 | 11,4 | | | 16,82 € | | | 06278-10012204 | argento | C | foro calibrato con cava | 100 | 12 | 28 | 17 | 33 | 17,5 | 4 | 13,8 | | | 16,82 € | | | 06278-12512204 | argento | C | foro calibrato con cava | 125 | 12 | 31 | 18 | 36 | 18,3 | 4 | 13,8 | | | 19,83 € | | | 06278-12514205 | argento | C | foro calibrato con cava | 125 | 14 | 31 | 18 | 36 | 18,3 | 5 | 16,3 | | | 19,83 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | D1
| D2 | D3 | L1 | L3 | H | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06278-080101 | nero | E | con foro calibrato | 80 | 10 | 26 | 16 | 29 | 16,6 | | | 13,50 € | | | 06278-080121 | nero | E | con foro calibrato | 80 | 12 | 26 | 16 | 29 | 16,6 | | | 13,50 € | | | 06278-100101 | nero | E | con foro calibrato | 100 | 10 | 28 | 17 | 33 | 17,5 | | | 15,40 € | | | 06278-100121 | nero | E | con foro calibrato | 100 | 12 | 28 | 17 | 33 | 17,5 | | | 15,40 € | | | 06278-125121 | nero | E | con foro calibrato | 125 | 12 | 31 | 18 | 36 | 18,3 | | | 18,19 € | | | 06278-125141 | nero | E | con foro calibrato | 125 | 14 | 31 | 18 | 36 | 18,3 | | | 18,19 € | | | 06278-080102 | argento | E | con foro calibrato | 80 | 10 | 26 | 16 | 29 | 16,6 | | | 13,50 € | | | 06278-080122 | argento | E | con foro calibrato | 80 | 12 | 26 | 16 | 29 | 16,6 | | | 13,50 € | | | 06278-100102 | argento | E | con foro calibrato | 100 | 10 | 28 | 17 | 33 | 17,5 | | | 15,40 € | | | 06278-100122 | argento | E | con foro calibrato | 100 | 12 | 28 | 17 | 33 | 17,5 | | | 15,40 € | | | 06278-125122 | argento | E | con foro calibrato | 125 | 12 | 31 | 18 | 36 | 18,3 | | | 18,19 € | | | 06278-125142 | argento | E | con foro calibrato | 125 | 14 | 31 | 18 | 36 | 18,3 | | | 18,19 € | |
|
