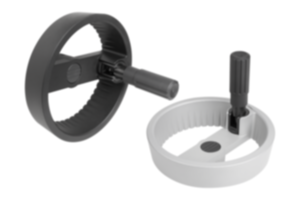

06276-12Volantini a 2 razze in alluminio con impugnatura cilindrica... |
Indietro |
|
|
DescrizioneMateriale:Volantino in alluminio.
Impugnatura cilindrica e coprimozzo in resina termoplastica, nera.
Asse del cilindro in acciaio brunito.
Perni filettati ISO 4027 in acciaio classe di resistenza 45 H, neri.Versione:Non trattati o verniciati a polvere colore nero o argento.

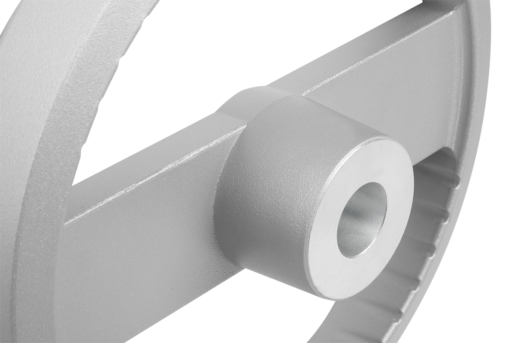

Con foro calibrato.
Con foro calibrato e cava per linguetta di aggiustamento.
Con foro calibrato e foro trasversale.
Con foro calibrato, cava per linguetta di aggiustamento e foro trasversale.Nota:Eccentricità assiale e radiale della corona inferiore a 0,4 mm.Montaggio:La copertura del mozzo è fornita non assemblata.
I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con linguetta di aggiustamento tramite una spinatura assiale o con una vite a testa cilindrica DIN 6912 e una pulegge intermedia 07375.
Nelle esecuzioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027.
Accessori:07375 Rondelle.

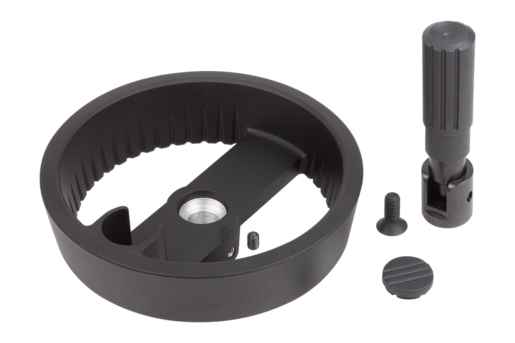

07161 Viti a testa cilindrica con esagono incassato, testa bassa DIN 6912.FornituraVolantino in alluminio.
Coprimozzo.
Impugnatura cilindrica pieghevole
Perni filettati ISO 4027 (versioni con foro trasversale).Nota disegno:1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma A, con foto calibrato e foro trasversale |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | A | D1
| D2 | D3 | D4 | D5 | D6 | D7 | H | H2 | L | L1 | L2 | L3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06276-12-1251216 | nero | A | foro calibrato con foro trasversale | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 |  | | 42,29 € | | | 06276-12-1251416 | nero | A | foro calibrato con foro trasversale | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | | | 42,29 € | | | 06276-12-1601416 | nero | A | foro calibrato con foro trasversale | 55 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | | | 52,49 € | | | 06276-12-1601616 | nero | A | foro calibrato con foro trasversale | 55 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | | | 52,49 € | | | 06276-12-1251226 | argento | A | foro calibrato con foro trasversale | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | | | 42,29 € | | | 06276-12-1251426 | argento | A | foro calibrato con foro trasversale | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | | | 42,29 € | | | 06276-12-1601426 | argento | A | foro calibrato con foro trasversale | 55 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | | | 52,49 € | | | 06276-12-1601626 | argento | A | foro calibrato con foro trasversale | 55 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | | | 52,49 € | |
|
Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | D7 | H | H2 | L | L1 | L2 | L3 | T
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06276-12-125121046 | nero | B | foro calibrato con scanalatura, con foro trasversale | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 13,8 | | | 44,22 € | | | 06276-12-125141056 | nero | B | foro calibrato con scanalatura, con foro trasversale | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 16,3 | | | 44,22 € | | | 06276-12-160141056 | nero | B | foro calibrato con scanalatura, con foro trasversale | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | 16,3 | | | 54,07 € | | | 06276-12-160161056 | nero | B | foro calibrato con scanalatura, con foro trasversale | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | 18,3 | | | 54,07 € | | | 06276-12-125122046 | argento | B | foro calibrato con scanalatura, con foro trasversale | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 13,8 | | | 44,22 € | | | 06276-12-125142056 | argento | B | foro calibrato con scanalatura, con foro trasversale | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 16,3 | | | 44,22 € | | | 06276-12-160142056 | argento | B | foro calibrato con scanalatura, con foro trasversale | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | 16,3 | | | 54,07 € | | | 06276-12-160162056 | argento | B | foro calibrato con scanalatura, con foro trasversale | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | 18,3 | | | 54,07 € | |
|
Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma C, con foro calibrato e cava per linguetta di aggiustamento |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | T
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06276-12-12512104 | nero | C | foro calibrato con cava | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 13,8 | | | 43,24 € | | | 06276-12-12514105 | nero | C | foro calibrato con cava | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 16,3 | | | 43,24 € | | | 06276-12-16014105 | nero | C | foro calibrato con cava | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 16,3 | | | 52,75 € | | | 06276-12-16016105 | nero | C | foro calibrato con cava | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 18,3 | | | 52,75 € | | | 06276-12-12512204 | argento | C | foro calibrato con cava | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 13,8 | | | 43,24 € | | | 06276-12-12514205 | argento | C | foro calibrato con cava | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 16,3 | | | 43,24 € | | | 06276-12-16014205 | argento | C | foro calibrato con cava | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 16,3 | | | 52,75 € | | | 06276-12-16016205 | argento | C | foro calibrato con cava | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 18,3 | | | 52,75 € | |
|
Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma E, con foro calibrato |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Forma | Tipo
di stampo | A | D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06276-12-125121 | nero | E | con foro calibrato | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-125141 | nero | E | con foro calibrato | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-160141 | nero | E | con foro calibrato | 55 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | | | 06276-12-160161 | nero | E | con foro calibrato | 55 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | | | 06276-12-125122 | argento | E | con foro calibrato | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-125142 | argento | E | con foro calibrato | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-160142 | argento | E | con foro calibrato | 55 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | | | 06276-12-160162 | argento | E | con foro calibrato | 55 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | |
|
