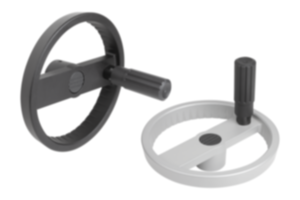

        Volantini a 2 razze in alluminio con impugnatura cilindrica girevole

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Volantino in alluminio.
Impugnatura cilindrica e coprimozzo in resina termoplastica, nera.
Asse del cilindro in acciaio brunito.
Perni filettati ISO 4027 in acciaio classe di resistenza 45 H, neri.Versione:Non trattati o verniciati a polvere colore nero o argento.

Con foro calibrato.
Con foro calibrato e cava per linguetta di aggiustamento.
Con foro calibrato e foro trasversale.
Con foro calibrato, cava per linguetta di aggiustamento e foro trasversale.Nota:Eccentricità assiale e radiale della corona inferiore a 0,4 mm.Montaggio:La copertura del mozzo e l'impugnatura cilindrica girevole vengono fornite non assemblate. Per il montaggio è necessario avvitare l'asse dell'impugnatura nel foro di alloggiamento.
I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con spinatura assiale o con una vite a testa cilindrica DIN 6912 e una pulegge intermedia 07375.
Nelle esecuzioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027.
Accessori:07375 Rondelle.

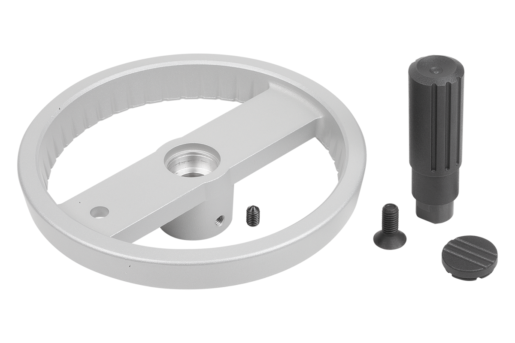

07161 Viti a testa cilindrica con esagono incassato, testa bassa DIN 6912.FornituraVolantino in alluminio.
Coprimozzo.
Impugnatura cilindrica girevole
Perni filettati ISO 4027 (versioni con foro trasversale).Nota disegno:

1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06276-11 Volantini a 2 razze in alluminio con impugnatura cilindrica girevole

823 kB

Disegni (sintesi completa)

Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma A, con foro calibrato e foro trasversale

Maggiori informazioni

Disegni

Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma A, con foro calibrato e foro trasversale

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	D5	D7	H	H2	L	L1	L2	L3	Prezzo
06276-11-1251216	nero	A	foro calibrato con foro trasversale	42	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	24,25 €
06276-11-1251416	nero	A	foro calibrato con foro trasversale	42	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	24,25 €
06276-11-1601416	nero	A	foro calibrato con foro trasversale	55	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	28,93 €
06276-11-1601616	nero	A	foro calibrato con foro trasversale	55	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	28,93 €
06276-11-1251226	argento	A	foro calibrato con foro trasversale	42	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	24,25 €
06276-11-1251426	argento	A	foro calibrato con foro trasversale	42	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	24,25 €
06276-11-1601426	argento	A	foro calibrato con foro trasversale	55	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	28,93 €
06276-11-1601626	argento	A	foro calibrato con foro trasversale	55	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	28,93 €

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale

Maggiori informazioni

Disegni

Volantini a disco in alluminio con impugnatura cilindrica girevole, forma B, con foro calibrato, cava per linguetta di aggiustamento e foro trasversale

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	B3	D1	D2	D3	D4	D5	D7	H	H2	L	L1	L2	L3	T	Prezzo
06276-11-125121046	nero	B	foro calibrato con scanalatura, con foro trasversale	42	4	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	13,8	26,20 €
06276-11-125141056	nero	B	foro calibrato con scanalatura, con foro trasversale	42	5	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	16,3	26,20 €
06276-11-160141056	nero	B	foro calibrato con scanalatura, con foro trasversale	55	5	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	16,3	30,57 €
06276-11-160161056	nero	B	foro calibrato con scanalatura, con foro trasversale	55	5	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	18,3	30,57 €
06276-11-125122046	argento	B	foro calibrato con scanalatura, con foro trasversale	42	4	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	13,8	26,20 €
06276-11-125142056	argento	B	foro calibrato con scanalatura, con foro trasversale	42	5	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	16,3	26,20 €
06276-11-160142056	argento	B	foro calibrato con scanalatura, con foro trasversale	55	5	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	16,3	30,57 €
06276-11-160162056	argento	B	foro calibrato con scanalatura, con foro trasversale	55	5	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	18,3	30,57 €

Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma C, con foro calibrato e cava per linguetta di aggiustamento

Maggiori informazioni

Disegni

Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma C, con foro calibrato e cava per linguetta di aggiustamento

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	B3	D1	D2	D3	D4	D5	H	L	L1	L2	L3	T	Prezzo
06276-11-12512104	nero	C	foro calibrato con cava	42	4	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	13,8	25,21 €
06276-11-12514105	nero	C	foro calibrato con cava	42	5	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	16,3	25,21 €
06276-11-16014105	nero	C	foro calibrato con cava	55	5	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	16,3	29,54 €
06276-11-16016105	nero	C	foro calibrato con cava	55	5	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	18,3	29,54 €
06276-11-12512204	argento	C	foro calibrato con cava	42	4	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	13,8	25,21 €
06276-11-12514205	argento	C	foro calibrato con cava	42	5	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	16,3	25,21 €
06276-11-16014205	argento	C	foro calibrato con cava	55	5	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	16,3	29,54 €
06276-11-16016205	argento	C	foro calibrato con cava	55	5	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	18,3	29,54 €

Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma E, con foro calibrato

Maggiori informazioni

Disegni

Volantini a 2 razze in alluminio con impugnatura cilindrica girevole, forma E, con foro calibrato

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	Tipo di stampo	A	D1	D2	D3	D4	D5	H	L	L1	L2	L3	Prezzo
06276-11-125121	nero	E	con foro calibrato	42	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	23,58 €
06276-11-125141	nero	E	con foro calibrato	42	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	23,58 €
06276-11-160141	nero	E	con foro calibrato	55	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	28,26 €
06276-11-160161	nero	E	con foro calibrato	55	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	28,26 €
06276-11-125122	argento	E	con foro calibrato	42	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	23,58 €
06276-11-125142	argento	E	con foro calibrato	42	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	23,58 €
06276-11-160142	argento	E	con foro calibrato	55	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	28,26 €
06276-11-160162	argento	E	con foro calibrato	55	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	28,26 €
