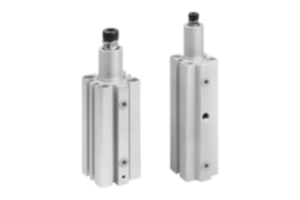

05626Staffa girevole pneumatica corpo di blocco |
Indietro |
|
|
DescrizioneMateriale:Corpo base alluminio.
Pistone acciaio.Versione:Corpo base anodizzato argento.
Pistone con cromatura dura.Nota:Le staffe girevoli pneumatiche sono utilizzate quando sono sufficienti forze di serraggio ridotte o quando il punto di serraggio deve essere libero per il posizionamento e la rimozione del pezzo.
Data la funzione a doppio effetto della staffa, il pistone viene movimentato verso il basso e verso l'alto per effetto della pressione.
La corsa totale della staffa girevole è composta da una corsa di rotazione e una corsa di serraggio. All'inizio del processo di serraggio il braccio tenditore esegue una corsa di rotazione di 90° verso il basso. Dopo tale movimento segue la corsa di serraggio lineare verso il basso. Il serraggio del pezzo può avvenire esclusivamente tramite la corsa di serraggio.
Il pistone magnetico è predisposto per il rilevamento elettrico della posizione finale. La staffa girevole non deve essere ostacolata nel suo movimento di rotazione. F1 = pressione di esercizio max. consentita a 6 bar.
La staffa girevole deve essere operata solo con aria oliata.

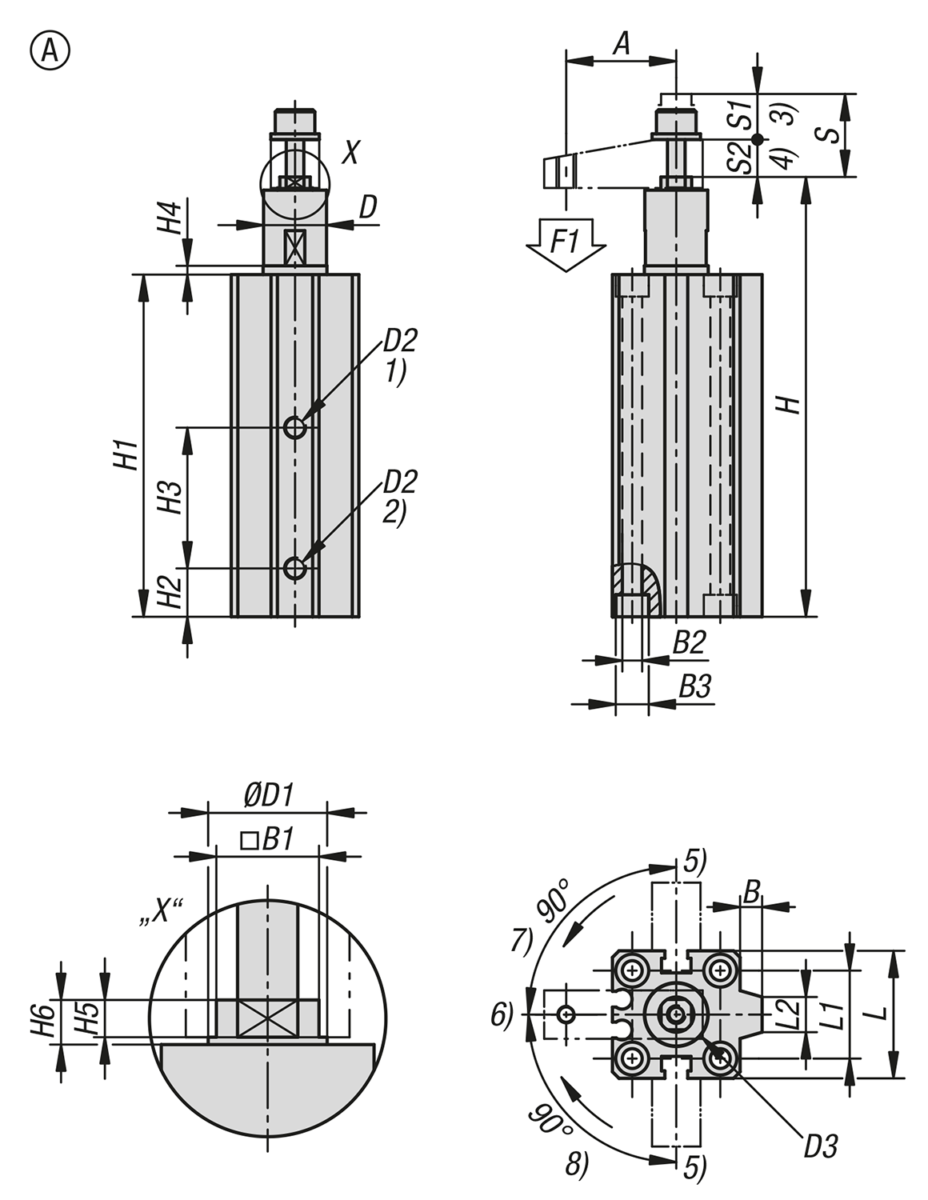

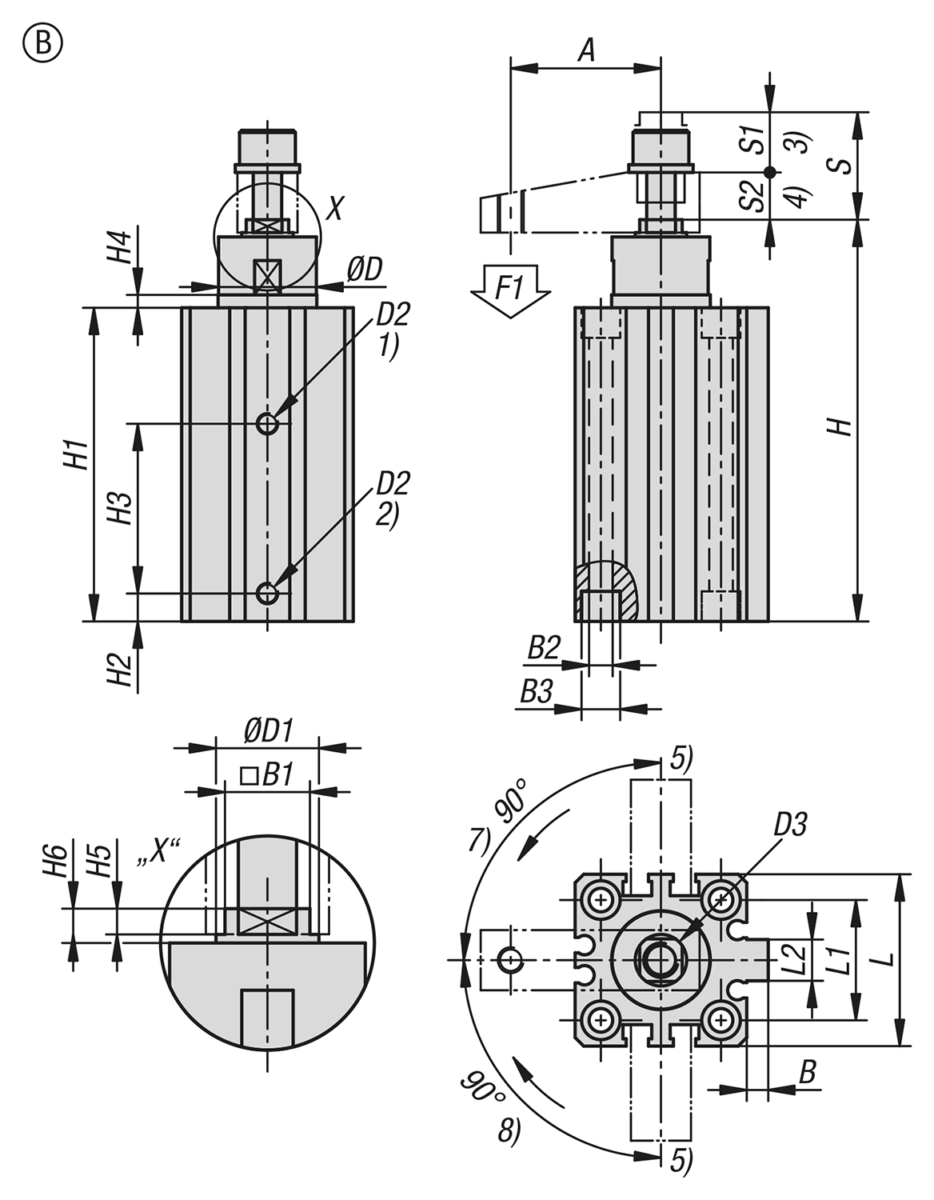

Il braccio tenditore non è compreso nella fornitura.Su richiesta:Interruttore di prossimità.Accessori:05626-05 Braccio tenditore per staffa girevole.Nota disegno:1) Serraggio
2) Rilascio
3) Corsa di rotazione
4) Corsa di serraggio
5) Rilasciato
6) Serrato
7) Rotazione sinistrorsa
8) Rotazione destrorsa DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | Forma | Versione 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
max. | D
min. | D1 | D2 | D3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05626-11210 | 12 | A | con rotazione destrorsa | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 |  | | 270,25 € | | | 05626-11220 | 12 | A | con rotazione destrorsa | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 276,00 € | | | 05626-11610 | 16 | A | con rotazione destrorsa | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 270,25 € | | | 05626-11620 | 16 | A | con rotazione destrorsa | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 276,00 € | | | 05626-21210 | 12 | A | con rotazione sinistrorsa | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 270,25 € | | | 05626-21220 | 12 | A | con rotazione sinistrorsa | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 276,00 € | | | 05626-21610 | 16 | A | con rotazione sinistrorsa | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 270,25 € | | | 05626-21620 | 16 | A | con rotazione sinistrorsa | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 276,00 € | |
| N. ordine | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | Corsa
S | F1
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05626-11210 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 10 | 17,5 | 59 | | | 270,25 € | | | 05626-11220 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 20 | 27,5 | 59 | | | 276,00 € | | | 05626-11610 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 10 | 17,5 | 106 | | | 270,25 € | | | 05626-11620 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 20 | 27,5 | 106 | | | 276,00 € | | | 05626-21210 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 10 | 17,5 | 59 | | | 270,25 € | | | 05626-21220 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 20 | 27,5 | 59 | | | 276,00 € | | | 05626-21610 | 100 | 77,8 | 11 | 32 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 10 | 17,5 | 106 | | | 270,25 € | | | 05626-21620 | 130 | 97,8 | 11 | 42 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 20 | 27,5 | 106 | | | 276,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | Forma | Versione 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
max. | D
min. | D1 | D2 | D3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05626-12010 | 20 | B | con rotazione destrorsa | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 276,00 € | | | 05626-12020 | 20 | B | con rotazione destrorsa | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 282,90 € | | | 05626-12510 | 25 | B | con rotazione destrorsa | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 276,00 € | | | 05626-12520 | 25 | B | con rotazione destrorsa | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 282,90 € | | | 05626-13210 | 32 | B | con rotazione destrorsa | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 285,20 € | | | 05626-13220 | 32 | B | con rotazione destrorsa | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 295,55 € | | | 05626-14010 | 40 | B | con rotazione destrorsa | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 301,30 € | | | 05626-14020 | 40 | B | con rotazione destrorsa | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 317,40 € | | | 05626-15020 | 50 | B | con rotazione destrorsa | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 335,80 € | | | 05626-15050 | 50 | B | con rotazione destrorsa | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 392,15 € | | | 05626-22010 | 20 | B | con rotazione sinistrorsa | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 276,00 € | | | 05626-22020 | 20 | B | con rotazione sinistrorsa | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 282,90 € | | | 05626-22510 | 25 | B | con rotazione sinistrorsa | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 276,00 € | | | 05626-22520 | 25 | B | con rotazione sinistrorsa | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 282,90 € | | | 05626-23210 | 32 | B | con rotazione sinistrorsa | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 285,20 € | | | 05626-23220 | 32 | B | con rotazione sinistrorsa | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 295,55 € | | | 05626-24010 | 40 | B | con rotazione sinistrorsa | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 301,30 € | | | 05626-24020 | 40 | B | con rotazione sinistrorsa | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 317,40 € | | | 05626-25020 | 50 | B | con rotazione sinistrorsa | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 335,80 € | | | 05626-25050 | 50 | B | con rotazione sinistrorsa | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 392,15 € | |
| N. ordine | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | Corsa
S | F1
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05626-12010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 276,00 € | | | 05626-12020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 282,90 € | | | 05626-12510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 276,00 € | | | 05626-12520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 282,90 € | | | 05626-13210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 285,20 € | | | 05626-13220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 295,55 € | | | 05626-14010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 301,30 € | | | 05626-14020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 317,40 € | | | 05626-15020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 335,80 € | | | 05626-15050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 392,15 € | | | 05626-22010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 276,00 € | | | 05626-22020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 282,90 € | | | 05626-22510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 276,00 € | | | 05626-22520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 282,90 € | | | 05626-23210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 285,20 € | | | 05626-23220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 295,55 € | | | 05626-24010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 301,30 € | | | 05626-24020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 317,40 € | | | 05626-25020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 335,80 € | | | 05626-25050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 392,15 € | |
|
