04624-40Morsa a leva idraulica a doppio effetto |
Indietro |
|

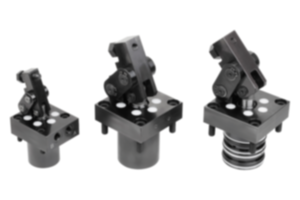

Descrizione articolo/immagini prodotto |
|
|

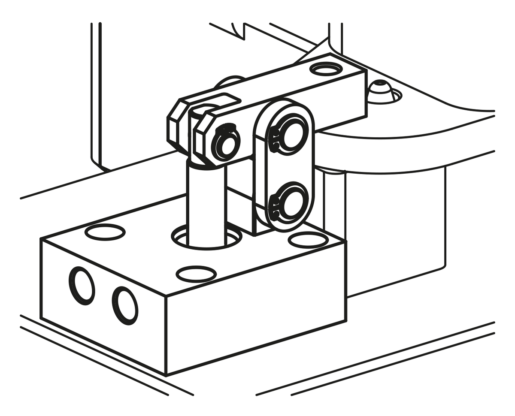

DescrizioneDescrizione del prodotto:Le morse a leva sono ideali per le applicazioni in cui la situazione di bloccaggio non consente di estrarre il pezzo liberamente verso l'alto quando non è bloccato. A causa del movimento lineare della leva di serraggio durante l'apertura o la chiusura della morsa a leva, è particolarmente adatto per situazioni di serraggio in cui non è possibile un movimento laterale dell'elemento di serraggio, ad esempio in presenza di contorni di disturbo. La forza viene trasmessa alla leva di serraggio della morsa a leva tramite il pistone. La modalità di funzionamento a doppia azione delle morse a leva consente di definire chiaramente i tempi di apertura e chiusura.Materiale:Alloggiamento e pistone in acciaio.Versione:Alloggiamento brunito.
Pistone temprato.Nota:La leva di serraggio della morsa a leva sviluppa la sua forza di serraggio ottimale in posizione orizzontale.
Le tolleranze dei pezzi sono compensate fino a una deviazione di posizione di +/- 8,5°.
La forza di serraggio di una morsa a leva dipende dalla lunghezza della leva di serraggio.
Osservare le istruzioni di sicurezza.Modalità di utilizzo- Raccordo filettato
- Raccordo flangiato con O-ring
- Canali forati.Dati tecnici:- Pressione massima di esercizio per diametri del pistone 16 e 25: 350 bar.
- Pressione massima di esercizio per diametro del pistone 40: 200 bar.Montaggio:Vedere il profilo di installazione.Vantaggi:- Raschiatore metallico integrato.
- Alloggimento a scomparsa parziale.
- Accesso al pezzo senza collisioni.
- Alimentazione a pressione senza fili.
- Numerose possibilità di montaggio.Su richiesta:Con controllo della posizione.Fornitura- n. 1 leva di serraggio per morsa a leva.
- n. 4 viti a testa cilindrica DIN EN ISO 4762 classe di resistenza 8.8.

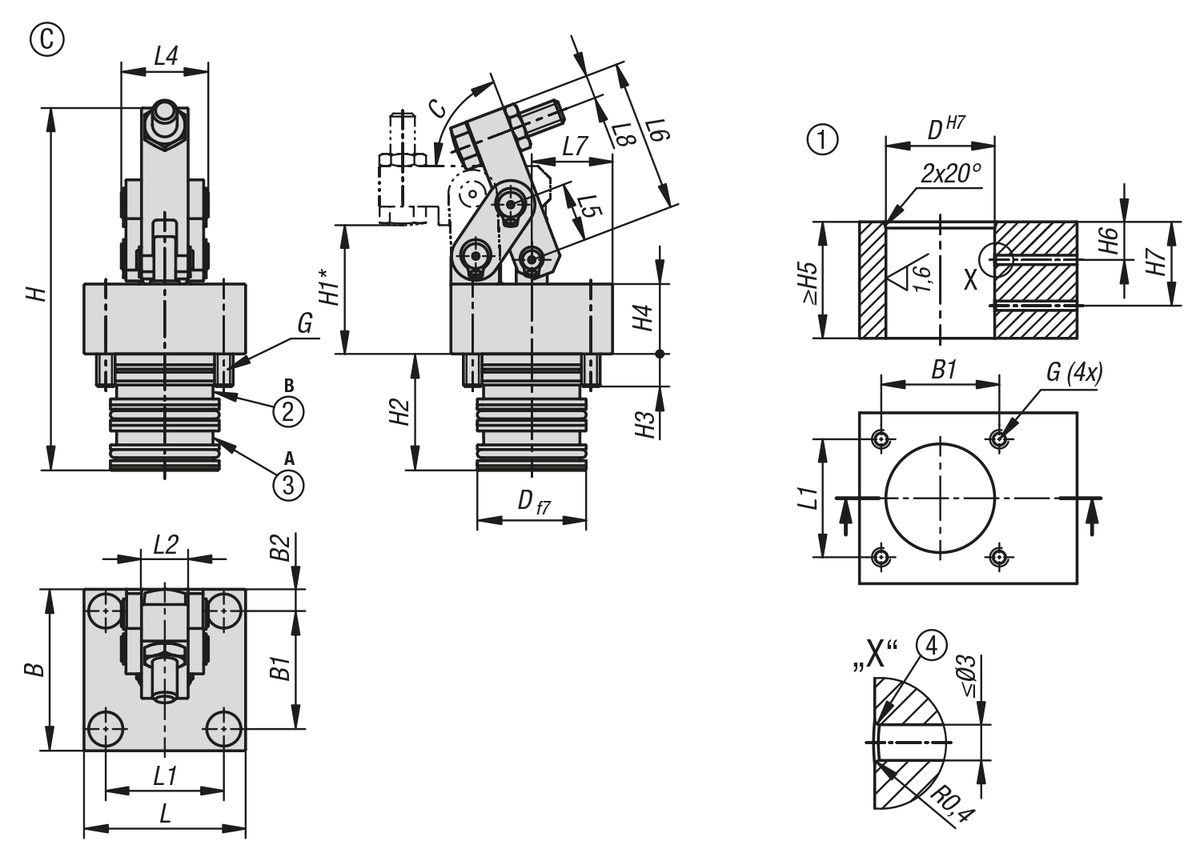

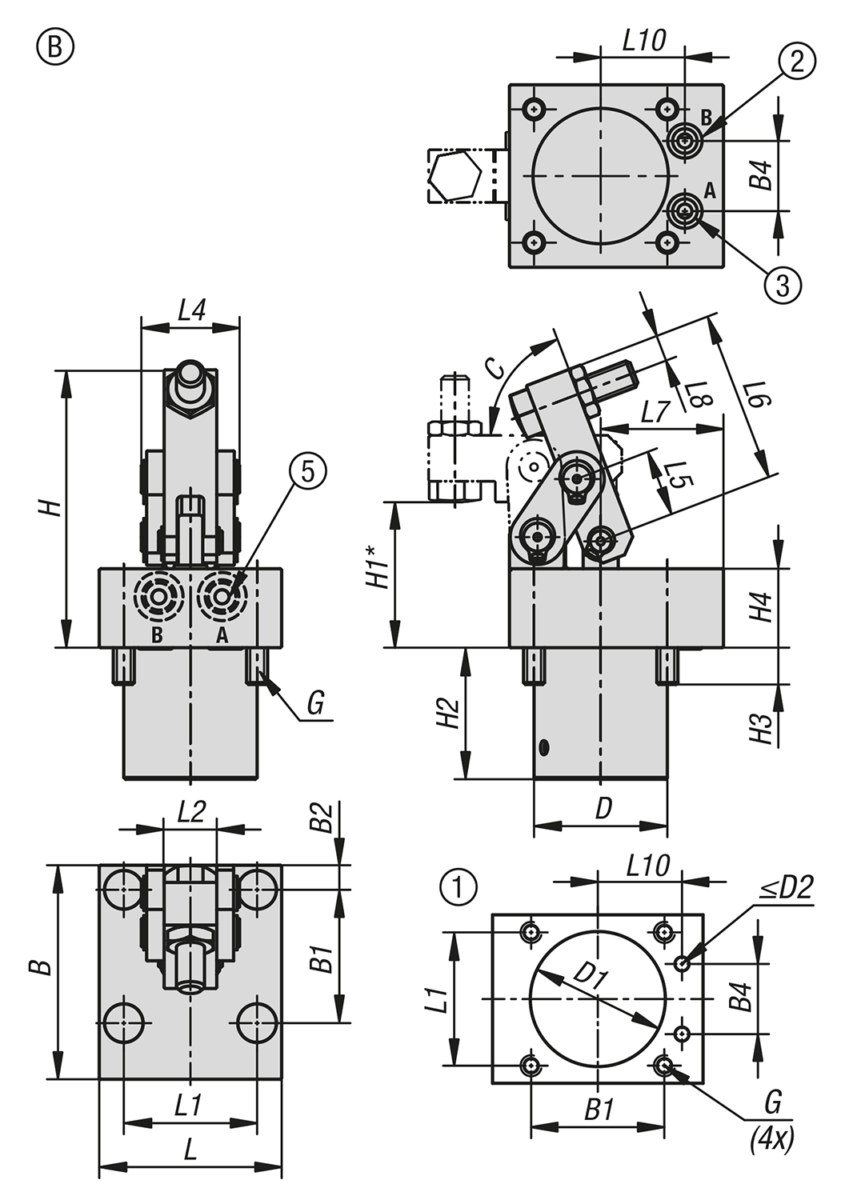

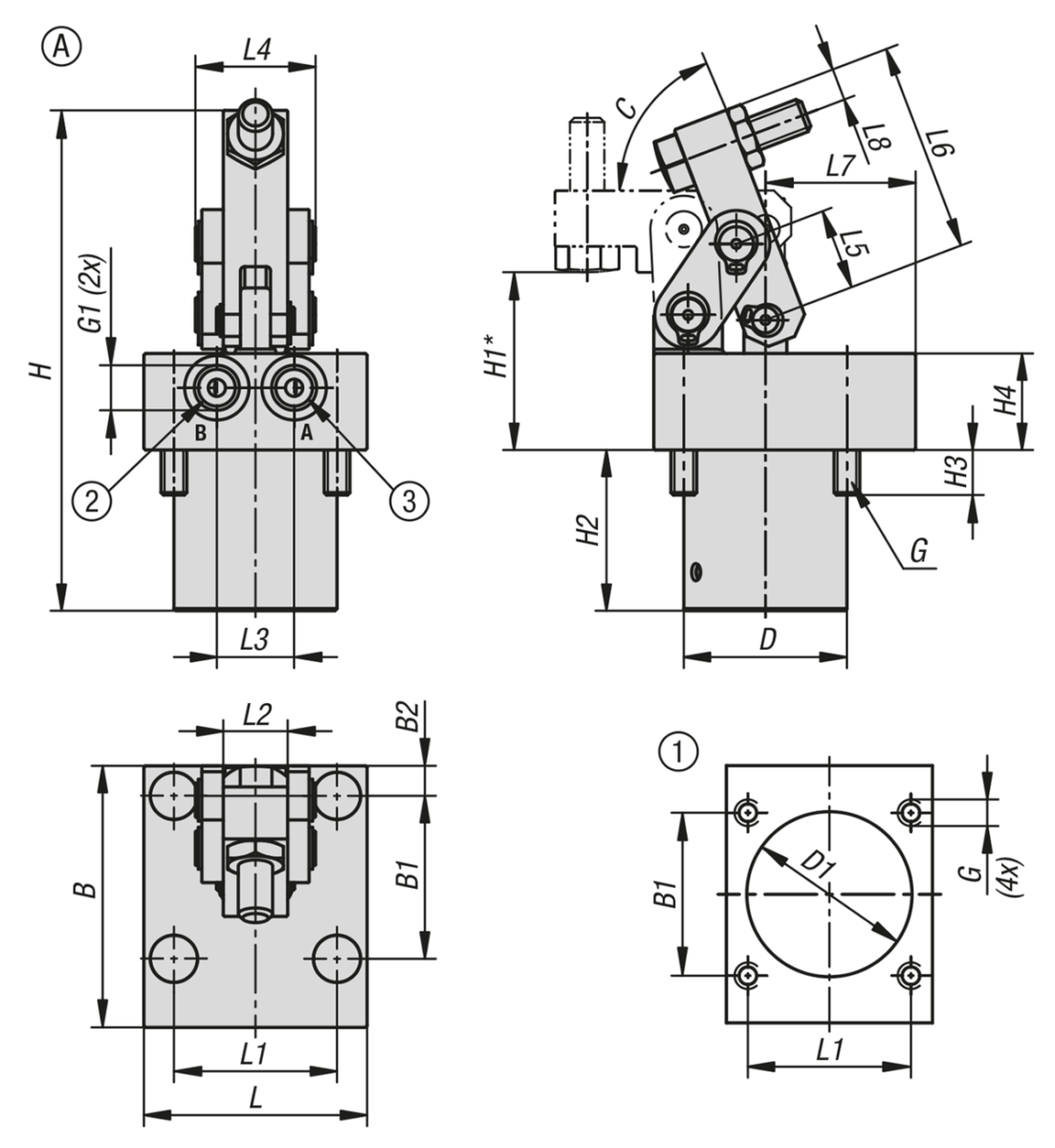

- n. 4 coperture in plastica.n. 2 O-ring 7x1,5 inclusi (per uso con raccordo flangiato con O-Ring).Nota disegno:H1*= punto di serraggio ottimale; -1,5 mm fino all'arresto della leva di serraggio
1) Profilo di installazione
2) allentare
3) serrare
4) Bordo smussato
5) Solo con pistone di diametro 16 i fori sono chiusi con tappi filettati DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

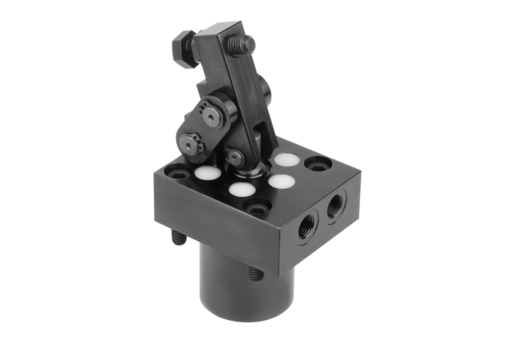

Selezione/filtro articoli |
|
| N. ordine | Forma | Diametro
del pistone | Tipo di
attacco | B
| B1 | B2 | C
(gradi) | D | D1 | G | G1 | H | H1 | H2 | H3 | H4 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-40-161104 | A | 16 | raccordo filettato | 61 | 38 | 7 | 69 | 38 | 38,5 | M6x12 | G1/8 | 117 | 41,5 | 37,5 | 10,5 | 22,5 |  | | 385,25 € | | | 04624-40-251104 | A | 25 | raccordo filettato | 80 | 56 | 8 | 65 | 50 | 50,5 | M8x22 | G1/4 | 156 | 50 | 54 | 19 | 22 | | | 515,20 € | | | 04624-40-401104 | A | 40 | raccordo filettato | 85 | 62 | 13,5 | 65 | 70 | 70,5 | M10x22 | G1/4 | 191 | 65 | 67,7 | 20 | 25 | | | 557,75 € | |
| N. ordine | Forma | Diametro
del pistone | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | Forza di serraggio
a 100 bar
(kN) | Forza di serraggio
a 200 bar
(kN) | Forza di serraggio
a 350 bar
(kN) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-40-161104 | A | 16 | 52 | 38 | 15 | 18 | 28 | 19 | 49 | 35 | 7,5 | 1,5 | - | 5,2 | | | 385,25 € | | | 04624-40-251104 | A | 25 | 72 | 56 | 24 | 25 | 44 | 24 | 63,5 | 44 | 10 | 3,9 | - | 13,8 | | | 515,20 € | | | 04624-40-401104 | A | 40 | 100 | 78 | 36 | 32 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | | 557,75 € | |
|

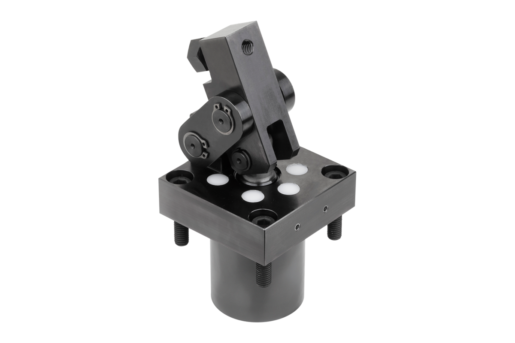

Selezione/filtro articoli |
|
| N. ordine | Forma | Diametro
del pistone | Tipo di
attacco | B
| B1 | B2 | B4 | C
(gradi) | D | D1 | D2 | G | H | H1 | H2 | H3 | H4 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-40-161204 | B | 16 | Raccordo O-ring flangiato | 61 | 38 | 7 | 20 | 69 | 38 | 38,5 | 4 | M6x12 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | | | 385,25 € | | | 04624-40-251204 | B | 25 | Raccordo O-ring flangiato | 72 | 56 | 8 | 27 | 65 | 50 | 50,5 | 4 | M8x22 | 156 | 50 | 54 | 19 | 22 | | | 515,20 € | | | 04624-40-401204 | B | 40 | Raccordo O-ring flangiato | 95 | 62 | 13,5 | 29 | 65 | 70 | 70,5 | 5 | M10x22 | 191 | 65 | 67,7 | 20 | 25 | | | 557,75 € | |
| N. ordine | Forma | Diametro
del pistone | L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | L10 | Forza di serraggio
a 100 bar
(kN) | Forza di serraggio
a 200 bar
(kN) | Forza di serraggio
a 350 bar
(kN) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-40-161204 | B | 16 | 52 | 38 | 15 | 28 | 19 | 49 | 35 | 7,5 | 24 | 1,5 | - | 5,2 | | | 385,25 € | | | 04624-40-251204 | B | 25 | 72 | 56 | 24 | 44 | 24 | 63,5 | 36 | 10 | 28,1 | 3,9 | - | 13,8 | | | 515,20 € | | | 04624-40-401204 | B | 40 | 100 | 78 | 36 | 66 | 31,5 | 82,5 | 50,5 | 10 | 42 | 9,5 | 19 | - | | | 557,75 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Diametro
del pistone | Tipo di
attacco | B
| B1 | B2 | C
(gradi) | D | G | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-40-161304 | C | 16 | canali forati | 52 | 38 | 7 | 69 | 35 | M6x12 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | 37,5 | 12,25 | 27 | | | 372,60 € | | | 04624-40-251304 | C | 25 | canali forati | 72 | 56 | 8 | 65 | 50 | M8x22 | 156 | 50 | 54 | 19 | 22 | 55 | 25,2 | 41,8 | | | 503,70 € | | | 04624-40-401304 | C | 40 | canali forati | 85 | 62 | 13,5 | 65 | 70 | M10x22 | 191 | 65 | 67,7 | 20 | 25 | 68 | 22-25 | 44-53 | | | 543,95 € | |
| N. ordine | Forma | Diametro
del pistone | L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | Forza di serraggio
a 100 bar
(kN) | Forza di serraggio
a 200 bar
(kN) | Forza di serraggio
a 350 bar
(kN) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-40-161304 | C | 16 | 52 | 38 | 15 | 28 | 19 | 49 | 26 | 7,5 | 1,5 | - | 5,2 | | | 372,60 € | | | 04624-40-251304 | C | 25 | 72 | 56 | 24 | 44 | 24 | 63,5 | 36 | 10 | 3,9 | - | 13,8 | | | 503,70 € | | | 04624-40-401304 | C | 40 | 100 | 78 | 36 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | | 543,95 € | |
|
