02341Elementi di supporto, avvitamento idraulico ad azione semplice... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Gli elementi di sostegno vengono utilizzati durante la lavorazione del pezzo per evitare vibrazioni e flessioni sul pezzo. Gli elementi di sostegno a vite possono essere montati in orizzontale o in verticale. Le due opzioni di montaggio consentono un posizionamento salvaspazio nei dispositivi di serraggio.
La chiusura idraulica può essere combinata o effettuata separatamente con un bloccaggio idraulico.Materiale:Alloggiamento e pistone in acciaio.Versione:Alloggiamento brunito.
Pistone temprato.Nota:Forma A, applicazione idraulica:
Bullone di fissaggio retratto in posizione di partenza. Estensione del perno tramite sistema idraulico e posizionamento tramite forza elastica.
Forma B, posizionamento tramite forza elastica:
Bullone di fissagio esteso in posizione di partenza. Applicazione tramite forza elastica.
Le forze di carico ammissibili devono essere rispettate.
Osservare le istruzioni di sicurezza.Modalità di utilizzoCanali forati.Dati tecnici:- Pressione massima di esercizio: 500 bar.
- Carico ammissibile a 500 bar: 9 kN
- Pressione minima dell'olio: 100 bar.
- Coppia di serraggio massima: 60 Nm.Montaggio:Vedere il profilo di installazione.Vantaggi:- Raschiatore metallico integrato.
Applicazione sempre tramite forza elastica.
- Dimensioni di montaggio ridotte.
- Possibilità di montaggio in orizzontale o in verticale.

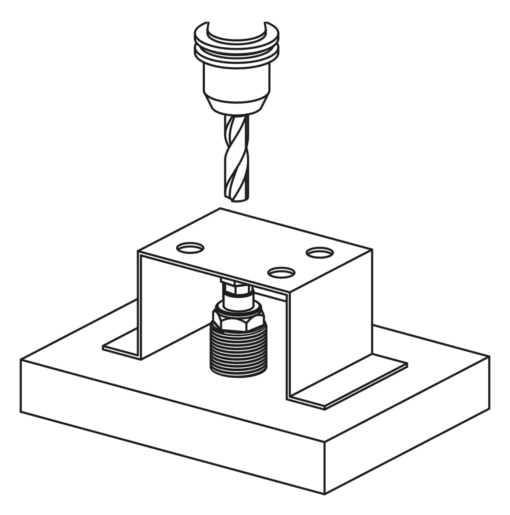

- Chiusura separata o combinata con il processo di bloccaggio.Fornituran. 1 Tenuta Kantseal inclusa.Nota disegno:1) Profilo di installazione DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Diametro
del pistone | Corsa | Tipo di
attacco | D
| G | H | H1 | H2 | H3 | H4 | H5 | SW | SW1 | SW2 | Forza elastica
minima
(N) | Forza elastica
F max.
(N) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02341-160823062 | B | 16 | 8 | canali forati | 28,2 | M30x1,5 | 80,5 | 55,5 | 9,5 | 10 | 6 | 10 | 24 | 13 | 17 | 8 | 13 |  | | 155,25 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Diametro
del pistone | Corsa | Tipo di
attacco | D
| G | H | H1 | H2 | H3 | H4 | H5 | SW | SW1 | SW2 | Forza elastica
minima
(N) | Forza elastica
F max.
(N) | Flusso di volume
massimo
(cm³/s) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02341-160823061 | A | 16 | 8 | canali forati | 28,2 | M30x1,5 | 72,5 | 55,5 | 9,5 | 10 | 6 | 10 | 24 | 13 | 17 | 10 | 23 | 25 | | | 235,75 € | |
|
