33225-10Morse a vite di precisione acciaio inox, alluminio o ottone,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|

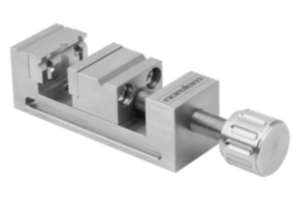

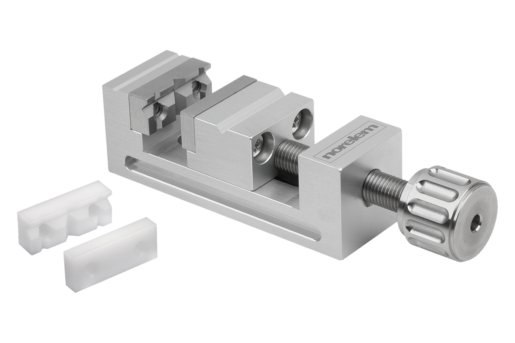

DescrizioneMateriale:Morsa a vite di precisione: acciaio inox, alluminio o ottone.
Ganasce: acciaio o plastica.Versione:Alluminio opaco anodizzato.
Ottone opaco cromato.Nota:Le morse a vite di precisione con forma miniaturizzata sono una soluzione flessibile per posizionare o fissare piccoli pezzi da lavorare su sistemi di misurazione, microscopi, proiettori di profili ecc. Perfetto per il serraggio, la misurazione e la lavorazione di piccoli pezzi.
Le ganasce sono dotate di prismi per bloccare i componenti cilindrici in modo più semplice e preciso.
Le ganasce in acciaio inox, così come le ganasce di plastica hanno una precisione parallela di 0,02 mm e una precisione angolare di 0,04 mm.Accessori:Ganasce 33225-15 e piastre di supporto 33225-16.Fornitura1x morsa a vite di precisione.
2 ganasce in acciaio inox.
2 ganasce di serraggio in plastica (33225-10-15142, 33225-10-25231 e 33225-10-35321).Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Chiave
in acciaio | Superficie
corpo base | Corsa
S | B
| B1 | B2 | B3 | D | D1 | D2 | D3 | D4 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 33225-10-15142 | A | ottone | - | cromatura satinata | 14 | 15 | 1,7 | - | 8,5 | 13,5 | M04X5 | - | - | M02 |  | | 139,05 € | | | 33225-10-15140 | A | acciaio inox | 1.4021 | - | 14 | 15 | 1,7 | - | 8,5 | 13,5 | M04X5 | - | - | M02 | | | 205,24 € | | | 33225-10-25231 | B | alluminio | - | opaco e anodizzato | 23 | 25 | 3 | 12,5 | 15 | 19,7 | M04X7 | M04X5 | M05X8 | M4 | | | 197,29 € | | | 33225-10-25230 | B | acciaio inox | 1.4021 | - | 23 | 25 | 3 | 12,5 | 15 | 19,7 | M04X7 | M04X5 | M05X8 | M4 | | | 344,28 € | | | 33225-10-35321 | B | alluminio | - | opaco e anodizzato | 32 | 35 | 3 | 17,5 | 21 | 27,6 | M05X10 | M05x10 | M06X10 | M5 | | | 251,59 € | | | 33225-10-35320 | B | acciaio inox | 1.4021 | - | 32 | 35 | 3 | 17,5 | 21 | 27,6 | M05X10 | M05x10 | M06X10 | M5 | | | 397,23 € | |
| N. ordine | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 33225-10-15142 | 15 | 8,5 | 3 | 1,8 | - | 6,3 | 3,3 | 50 | 66,5-80,5 | 42 | 4 | 39 | 5,5 | 3 | 4 | | | 139,05 € | | | 33225-10-15140 | 15 | 8,5 | 3 | 1,8 | - | 6,3 | 3,3 | 50 | 66,5-80,5 | 42 | 4 | 39 | 5,5 | 3 | 4 | | | 205,24 € | | | 33225-10-25231 | 25 | 15 | 4 | 3 | 9 | 10,3 | 5 | 75 | 93,5-116,5 | 62,5 | 6,25 | 59 | 8 | 4,5 | 6,2 | | | 197,29 € | | | 33225-10-25230 | 25 | 15 | 4 | 3 | 9 | 10,3 | 5 | 75 | 93,5-116,5 | 62,5 | 6,25 | 59 | 8 | 4,5 | 6,2 | | | 344,28 € | | | 33225-10-35321 | 35 | 21 | 4 | 3 | 12,6 | 14,4 | 7 | 100 | 125-157 | 83 | 8,5 | 59 | 20,5 | 6 | 8,2 | | | 251,59 € | | | 33225-10-35320 | 35 | 21 | 4 | 3 | 12,6 | 14,4 | 7 | 100 | 125-157 | 83 | 8,5 | 59 | 20,5 | 6 | 8,2 | | | 397,23 € | |
