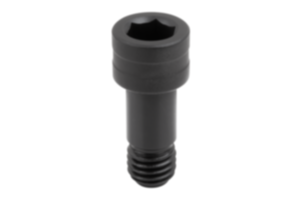

        UNILOCK 5 assi, viti a spallamento per il fissaggio del pezzo da lavorare, grandezza del sistema 80 mm

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Superficie temprata.
Accoppiamento preciso rettificato.Nota:Le viti calibrate a 5 assi UNILOCK per il serraggio dei pezzi sono ideate per serrare e posizionare i pezzi. Coni bulloni di fissaggio per pezzi, le viti calibrate vengono avvitate direttamente sul pezzo e picchettate sui moduli base o strutturali. La filettatura di avvitamento serve a fissare e a posizionare il pezzo da lavorare. Particolarità:

Disegni

Selezione/filtro articoli

N. ordine	Versione	D	D1	D2	L	L1	L2	L3	L4	Coppia di serraggio max. Nm	Prezzo
42213-16101040	senza rondella	16	M10x1,5	20,9	40,5	28	9,5	8	6	47	62,93 €
42213-16121049	senza rondella	16	M12x1,75	20,9	50	37,5	18	17,5	15,5	80	62,94 €
42213-16121040	con rondella	16	M12x1,75	20,9	40,5	28	9,5	8	6	63	62,94 €
42213-16161067	senza rondella	16	M16x2	20,9	67,5	55	25	35	33	100	64,83 €
42213-16161055	senza rondella	16	M16x2	20,9	56	43,5	24	23,5	21,5	100	62,94 €
