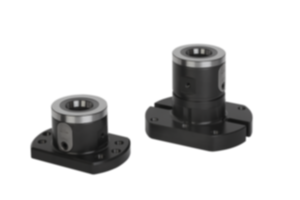

42200UNILOCK Modulo base 5 assi grandezza del sistema 80 mm |
Indietro |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato.
Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK possono essere adattati direttamente a tavole macchina con sistema a griglia forata o a tavole con cave a T, nonché a pallet a griglia con passo 40/50 mm, sistema M12. Compatibili con sistema di bloccaggio a punto zero UNILOCK con bulloni di fissaggio UNILOCK. Con un perno di fissaggio appropriato, è possibile montarli anche sui sistemi di serraggio a punto zero convenzionali.Su richiesta:Con spina antitorsione DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma
| Tipo
di stampo | H | D | D1 | SW | Forza di
serraggio
F kN | Coppia di
serraggio
max. Nm | Peso
kg
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 42200-1207550400 | piedino senza foro oblungo | A | senza spina antitorsione | 75 | 80 | 12 | 6 | 50 | 15 | 3,64 |  | | 809,60 € | | | 42200-1210050400 | piedino senza foro oblungo | A | senza spina antitorsione | 100 | 80 | 12 | 6 | 50 | 15 | 4,45 | | | 845,25 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma
| Tipo
di stampo | H | D | D1 | SW | Forza di
serraggio
F kN | Coppia di
serraggio
max. Nm | Peso
kg
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 42200-12125500 | piedino con foro oblungo | A | senza spina antitorsione | 125 | 80 | 12 | 6 | 50 | 15 | 6,68 | | | 1.037,30 € | | | 42200-12150500 | piedino con foro oblungo | A | senza spina antitorsione | 150 | 80 | 12 | 6 | 50 | 15 | 7,5 | | | 1.079,85 € | | | 42200-12175500 | piedino con foro oblungo | A | senza spina antitorsione | 175 | 80 | 16 | 6 | 50 | 15 | 8,45 | | | 1.125,85 € | | | 42200-16125500 | piedino con foro oblungo | A | senza spina antitorsione | 125 | 80 | 16 | 6 | 50 | 15 | 6,65 | | | 1.037,30 € | | | 42200-16150500 | piedino con foro oblungo | A | senza spina antitorsione | 150 | 80 | 16 | 6 | 50 | 15 | 7,6 | | | 1.079,85 € | | | 42200-16175500 | piedino con foro oblungo | A | senza spina antitorsione | 175 | 80 | 16 | 6 | 50 | 15 | 8,45 | | | 1.114,35 € | |
|
