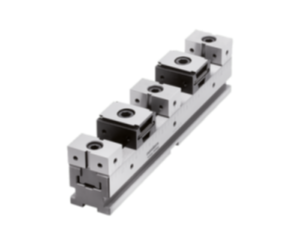

        Sistema di bloccaggio multiplo, morsetto a cuneo su due lati Ganascia fissa ES

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Barra di serraggio e battuta fissa in acciaio per utensili.
Morsetto a V in acciaio da cementazione.Versione:Barra di serraggio e battuta fissa temprate e rettificate (HRC 55 ±2).
Morsetto V temprato e fosfatato.Nota:I sistemi di bloccaggio multiplo possono essere collegati tramite diverse interfacce.
1. Bordo di serraggio laterale per kit di staffe di serraggio. Le staffe di serraggio possono essere fissate in una posizione a piacere.
2. Fori passanti per viti a testa cilindrica a norma DIN.
3. Fori di alloggiamento Ø25 mm per i comuni sistemi di serraggio a punto zero con distanze di sistema di 200 mm.
4. Fori di alloggiamento Ø16 mm per i sistemi di serraggio a punto zero con distanze di sistema di 96 mm.
5. Tre scanalature di guida con 18H7 per l'allineamento longitudinale e trasversale su tavole con cave a T.
6. Fori calibrati Ø12F7 e Ø16F7 per sistemi modulari con distanza tra i fori di 40 e 50 mm.

Sono disponibili tre diverse versioni:
- Sistema di bloccaggio multiplo, morsetto a cuneo su due lati con ganascia fissa ES / 41510.
- Sistema di bloccaggio multiplo, morsetto a cuneo su due lati con ganascia fissa DS / 41510-10.
- Sistema di bloccaggio multiplo, morsetto a cuneo su un lato con ganascia fissa ES / 41510-20.Utilizzo:È possibile montare più sistemi di bloccaggio multiplo con lunghezze diverse uno dietro l'altro o uno accanto all'altro. La dentatura di precisione consente un posizionamento estremamente preciso delle ganasce fisse. Grazie alla graduazione laterale sulle barre di serraggio, è possibile documentare ogni posizione delle ganasce fisse e ripristinarle in modo identico. Sui fori filettati laterali si possono montare delle battute.
Azionando la vite di serraggio nei morsetti a V, i segmenti di bloccaggio si muovono e spingono il pezzo contro le ganasce fisse.Vantaggi:Universale e flessibile.
Per dimensioni lotto piccole e grandi.
È anche possibile serrare pezzi di grandi dimensioni uno accanto all'altro su diversi sistemi di bloccaggio multiplo.Accessori:Bulloni di fissaggio 42208.
Viti a testa cilindrica 07160-10X30.
Viti a testa cilindrica 07160-12X25.
Viti a colletto 07533-12045 / 07533-16055.
Appoggi 41505.
Ganasce di supporto con sovrametallo 41505-02.
Ganasce di supporto con prisma 41505-04.
Finecorsa pezzo 41505-10.
Distanziatori 41505-12.
Kit di staffe di serraggio 41505-15.
Tasselli a T 41505-17.
Tassello di guida 03240.Fornitura- 1x Barra di serraggio.
- 2x Morsetti a cuneo due lati.
- 3x Ganascia fissa ES.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 41510 Sistema di bloccaggio multiplo, morsetto a cuneo su due lati Ganascia fissa ES

342 kB

Nota tecnica per sistema di bloccaggio multiplo

1,9 MB

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	Prezzo
41510-05030001	liscio	300	50	75	44,5	50,5	96	200	-	-	-	-	30	1.317,90 €
41510-05040001	liscio	400	50	75	44,5	50,5	96	200	288	300	-	-	30	1.462,80 €
41510-05050001	liscio	500	50	75	44,5	50,5	96	200	288	400	-	-	30	1.675,55 €
41510-05060001	liscio	600	50	75	44,5	50,5	96	200	288	400	500	-	30	1.797,45 €
41510-05070001	liscio	700	50	75	44,5	50,5	96	200	288	400	560	600	30	1.944,65 €
41510-05030002	zigrinato	300	50	75	44,5	50,5	96	200	-	-	-	-	30	1.452,45 €
41510-05040002	zigrinato	400	50	75	44,5	50,5	96	200	288	300	-	-	30	1.597,35 €
41510-05050002	zigrinato	500	50	75	44,5	50,5	96	200	288	400	-	-	30	1.811,25 €
41510-05060002	zigrinato	600	50	75	44,5	50,5	96	200	288	400	500	-	30	1.933,15 €
41510-05070002	zigrinato	700	50	75	44,5	50,5	96	200	288	400	560	600	30	2.078,05 €

N. ordine	Versione 1	B	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Vite a testa cilindrica DIN 912	G Vite a testa cilindrica DIN 912	Prezzo
41510-05030001	liscio	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.317,90 €
41510-05040001	liscio	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.462,80 €
41510-05050001	liscio	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.675,55 €
41510-05060001	liscio	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.797,45 €
41510-05070001	liscio	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.944,65 €
41510-05030002	zigrinato	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.452,45 €
41510-05040002	zigrinato	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.597,35 €
41510-05050002	zigrinato	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.811,25 €
41510-05060002	zigrinato	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.933,15 €
41510-05070002	zigrinato	50	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	2.078,05 €
