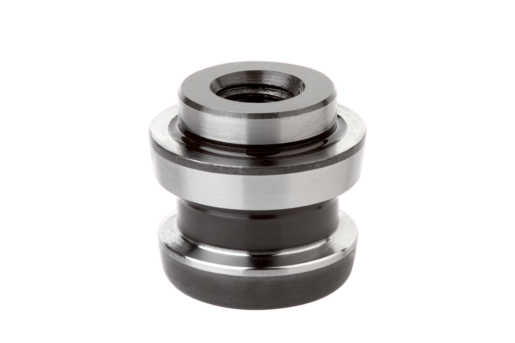

UNILOCK Bullone di fissaggio grandezza del sistema 50 mm

42219

UNILOCK Bullone di fissaggio grandezza del sistema 50 mm

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema modulare 5 assi
    - UNILOCK grandezza del sistema 50 mm
      - UNILOCK Bullone di fissaggio grandezza del sistema 50 mm

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da cementazione.Versione:Corpo base ossidato.
Superfici funzionali temprate e rettificate.Nota:Con i bulloni di fissaggio UNILOCK e le viti M8,M10 si possono ottenere le seguenti forze di serraggio:
- forza di serraggio (M8) 15.000 N
- forza di serraggio (M10) 25.000 N
Forza di serraggio con vite a testa cilindrica DIN EN ISO 4762 -12.9.Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 42219 UNILOCK Bullone di fissaggio grandezza del sistema 50 mm

Nota tecnica per sistema di serraggio modulare 50

Disegni

UNILOCK Bullone di fissaggio grandezza del sistema 50 mm

Selezione/filtro articoli

N. ordine	Forma	D1	D	D2	D3	H	T	SW	CAD	Acc.	Prezzo	Ordinare
42219-125180510	A	M10	18	16,5	9	5	5	8			44,09 €
42219-225180510	B	M10	18	16,5	9	5	5	8			55,18 €
42219-325180510	C	M10	18	16,5	9	5	5	8			41,43 €
