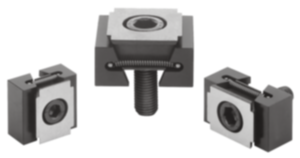

DescrizioneMateriale:Doppio cuneo e segmenti di bloccaggio in acciaio da bonifica.Versione:Doppio cuneo e segmenti di bloccaggio, temprato colore nero.Nota:La particolarità di questi morsetti a V è da ricercare nel sovrametallo. Questo aumento di lunghezza consente di adattare la lavorazione dei profili alla geometria del pezzo. Inoltre, sono adatti per serraggi multipli grazie al principio di funzionamento che li contraddistingue. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli. I morsetti a V possono essere utilizzati per il serraggio sia in un foro filettato, sia in una cava a T. Se si avvita la vite di serraggio, i due segmenti di bloccaggio entrano in movimento e spingono i pezzi da lavorare contro le ganasce rigide del dispositivo di lavorazione. Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.

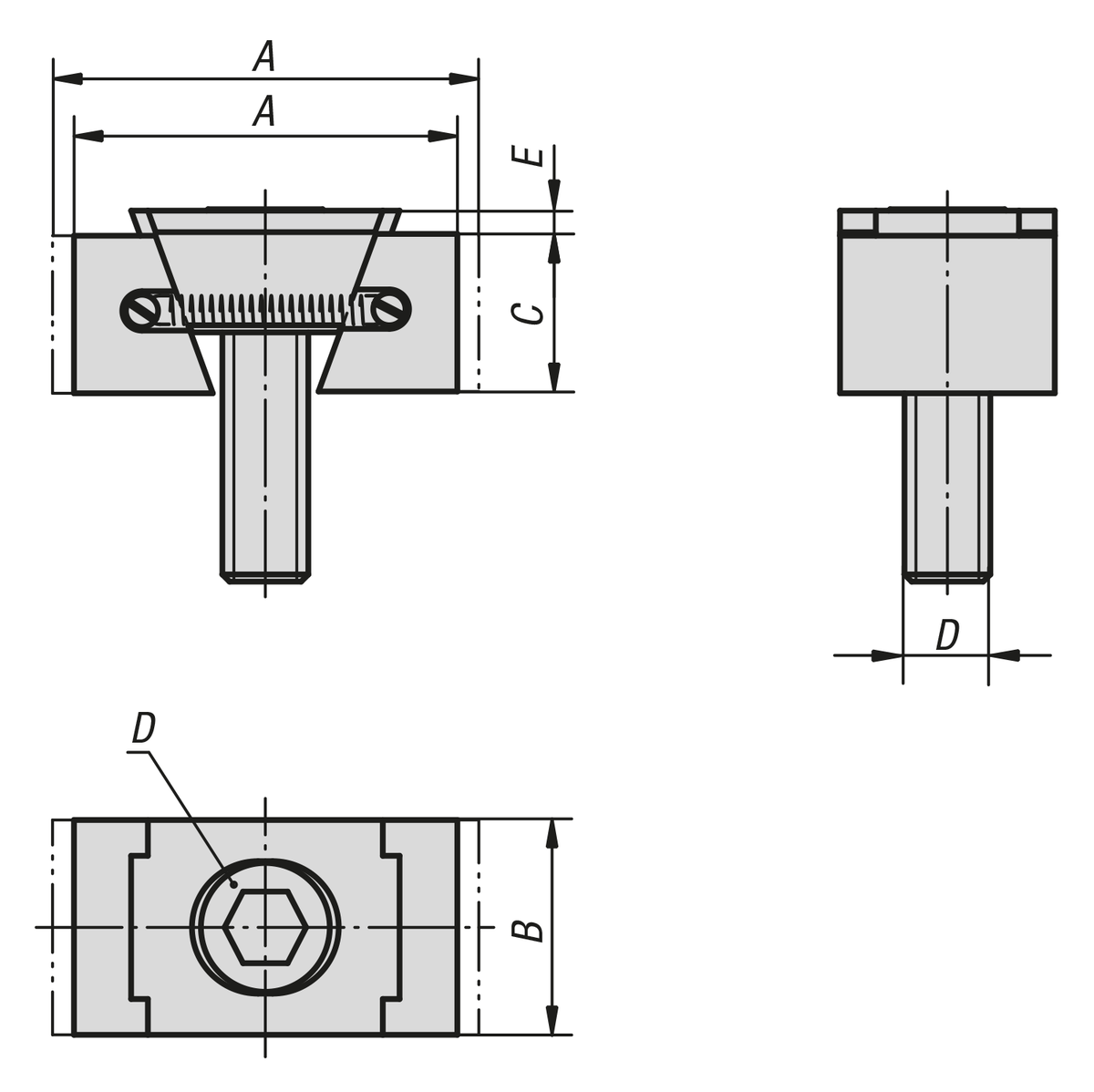

Percorso di spostamento: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mmNota disegno:
D) Vite a testa cilindrica DIN 6912
1) Morsetto a V 2) Pezzo da lavorare 3) Riscontro 4) Piastra base 5) Cilindro pneumatico/idraulico
