04523Morsetti a doppio cuneo con sovrametallo |
Indietro |
|

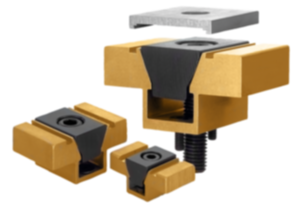

Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Parte esterna profilo in alluminio.
Cuneo in acciaio da cementazione.Versione:Parte esterna anodizzata.

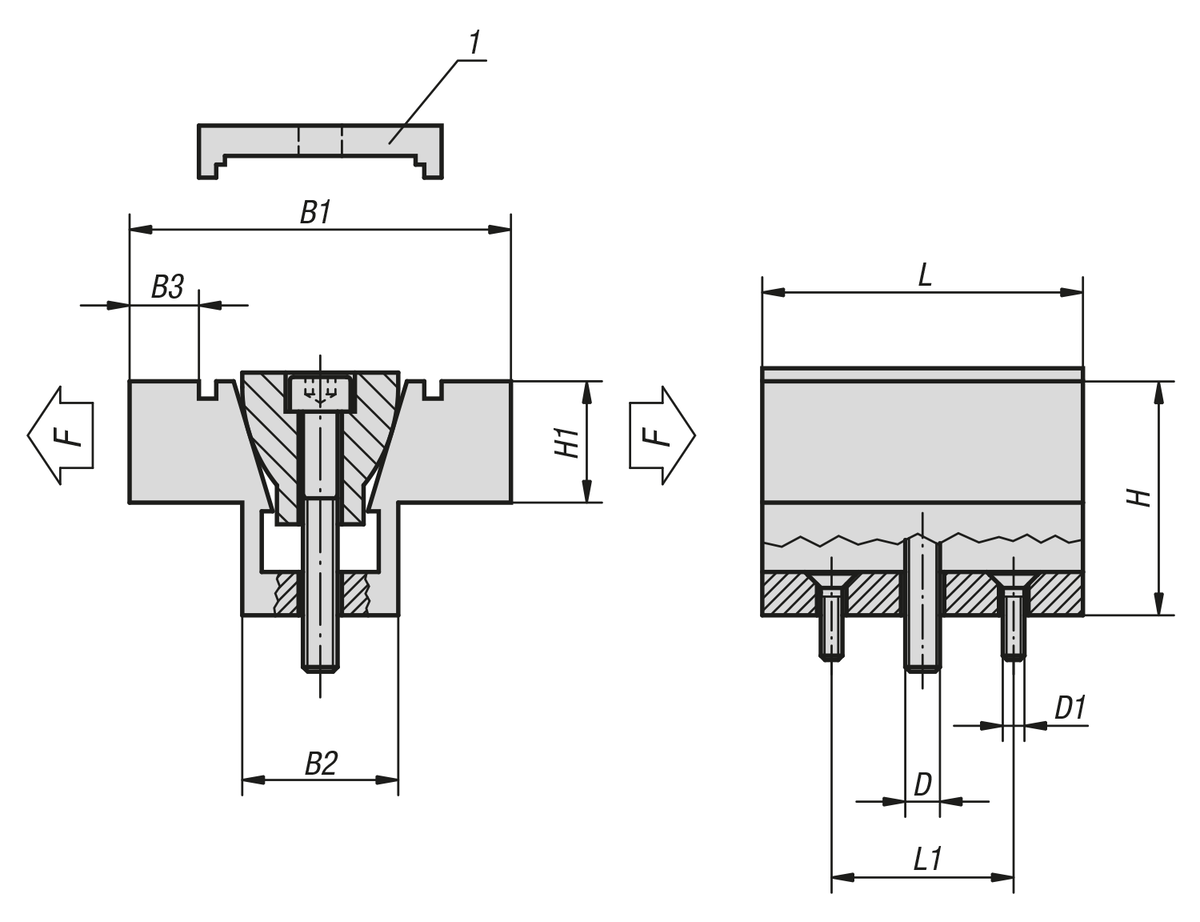

Cuneo brunito.Nota:Con un morsetto a V è possibile serrare simultaneamente due pezzi da lavorare. Con una fresatura specifica, è possibile fissare i pezzi con perfetto accoppiamento di forma, in modo che risultino stabili e senza tensione. Grazie alla struttura compatta, è possibile ottenere serraggi multipli con poco ingombro.Nota disegno:1) La piastra di bloccaggio viene utilizzata solo per la fresatura sagomata, non per il serraggio del pezzo. |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | L | L1 | B1
min. - max. | B2 | B3 | H | H1 | Forza di
bloccaggio
max. kN | Coppia
di serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04523-04 | M4 | M2 | 15,7 | 10,16 | 28,6 - 29,1 | 10,6 | 4,6 | 12,7 | 6,3 | 2,2 | 3,4 |  | | 44,95 € | | | 04523-06 | M6 | M4 | 23,9 | 15,9 | 38,1 - 39 | 16,1 | 6,6 | 19,1 | 9,4 | 6,7 | 14,3 | | | 47,36 € | | | 04523-08 | M8 | M4 | 31,8 | 20,6 | 50,8 - 52 | 20,8 | 9,9 | 25,4 | 12,7 | 8,9 | 14,5 | | | 65,78 € | | | 04523-12 | M12 | M5 | 47,5 | 30,5 | 76,2 - 78 | 30,9 | 15,7 | 38,1 | 19 | 15,6 | 38,4 | | | 182,57 € | | | 04523-16 | M16 | M6 | 63,5 | 41,28 | 101,6 - 103,9 | 41,3 | 20,3 | 50,8 | 25,4 | 26,7 | 74,6 | | | 297,85 € | |
