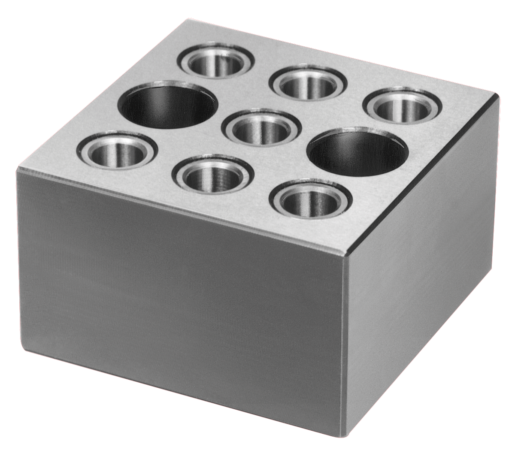

01247-05Blocchi di fissaggio forma M |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.
Superfici di appoggio rettificate.Nota:I blocchi di fissaggio vengono utilizzati come elementi di altezza per tutti gli elementi di sistema che non dispongono di superficie di appoggio e impianto mobile. Questi sono ad esempio i corpi di sostegno e di appoggio 02394, i prismi verticali 02388-05-600. Inoltre offrono la possibilità di posizionare e fissare elementi entro il passo di 50 ±0,01 (vedere esempio di utilizzo).Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | A
Foro calibrato
| A
Filettatura | B
Ø per vite
a spallamento | C | Numero dei
fori modulari
| Numero dei fori
di montaggio | Viti calibrate
corrispondenti
| Peso
kg
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 01247-05-12112050 | 12 F7 | M12 | 12 F7 | 22 | 7 | 2 | 07533-112055 | 2,693 |  | | 476,10 € | | | 01247-05-12116050 | 16 F7 | M16 | 16 F7 | 26 | 7 | 2 | 07533-116055 | 2,38 | | | 473,80 € | |
