Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.

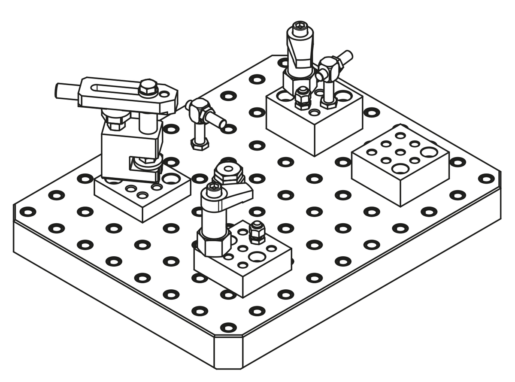

Superfici di appoggio rettificate.Nota:I blocchi di appoggio servono a raggiungere una determinata altezza di appoggio. I fori filettati aggiuntivi nei blocchi di appoggio vengono usati come alloggiamento per altri elementi del dispositivo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 01247-05 Blocchi di appoggio forma M

299 kB

Disegni

Selezione/filtro articoli

N. ordine	A	B foro passante per vite DIN 912	C	D	E	F	G	Peso kg	Prezzo
01247-05-14112025	25	M12	M12	12	25	85	50	1,199	157,68 €
01247-05-14112032	32	M12	M12	19	32	85	50	1,535	162,47 €
01247-05-14112040	40	M12	M12	27	30	85	50	1,955	171,06 €
01247-05-14112050	50	M12	M12	37	30	85	50	2,43	174,93 €
01247-05-14116025	25	M16	M16	8	25	85	50	1,007	157,68 €
01247-05-14116032	32	M16	M16	15	32	85	50	1,31	162,47 €
01247-05-14116040	40	M16	M16	23	35	85	50	1,648	167,24 €
01247-05-14116050	50	M16	M16	33	35	85	50	2,104	178,70 €
