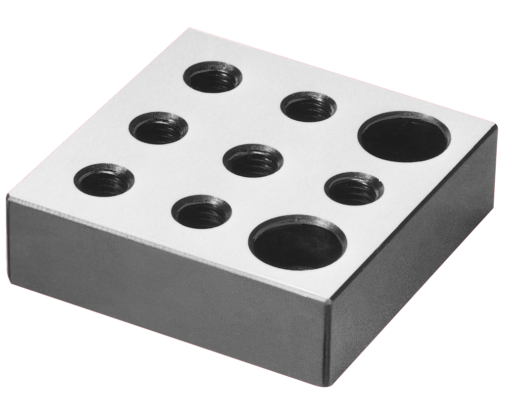

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.
Superfici di appoggio rettificate.Nota:I blocchi di appoggio servono a raggiungere una determinata altezza di appoggio. I fori filettati aggiuntivi nei blocchi di appoggio vengono usati come alloggiamento per altri elementi del dispositivo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 01247-05 Blocchi di appoggio forma E

298 kB

Disegni

Selezione/filtro articoli

N. ordine	A	B foro passante per vite DIN 912	C	D	E	F	G	Peso kg	Prezzo
01247-05-14212025	25	M12	M12	12	25	85	50	1,208	157,68 €
01247-05-14212032	32	M12	M12	19	25	85	50	1,52	162,47 €
01247-05-14212040	40	M12	M12	27	30	85	50	1,95	171,06 €
01247-05-14212050	50	M12	M12	37	30	85	50	2,454	174,93 €
01247-05-14216025	25	M16	M16	8	25	85	50	1,005	157,68 €
01247-05-14216032	32	M16	M16	15	32	85	50	1,289	162,47 €
01247-05-14216040	40	M16	M16	23	35	85	50	1,68	167,24 €
01247-05-14216050	50	M16	M16	33	35	85	50	2,18	178,70 €
