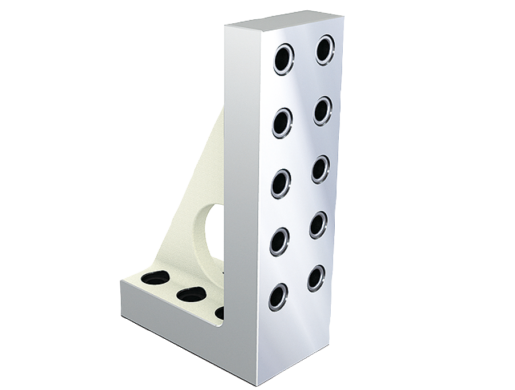

Squadre di staffaggio semplici strette in ghisa grigia con fori modulari
Descrizione articolo/immagini prodotto
DescrizioneMateriale:GJL 300.Versione:Superfici di appoggio e serraggio lavorate in precisione.Nota:Passo 50 ±0,02 mm. Le squadre di fissaggio sono indicate per il posizionamento verticale e il fissaggio di pezzi e attrezzature. Per posizionare e fissare le squadre di fissaggio sulle piastre modulari 01126 e sulle piastre 01148 si usano le viti calibrate 07533. Le squadre di fissaggio del sistema M12 sono fissate con viti calibrate 07533-112065. Le squadre di fissaggio del sistema M16 sono fissate con viti calibrate 07533-116065. I tappi di protezione dei fori modulari devono essere ordinati separatamente.Nota disegno:

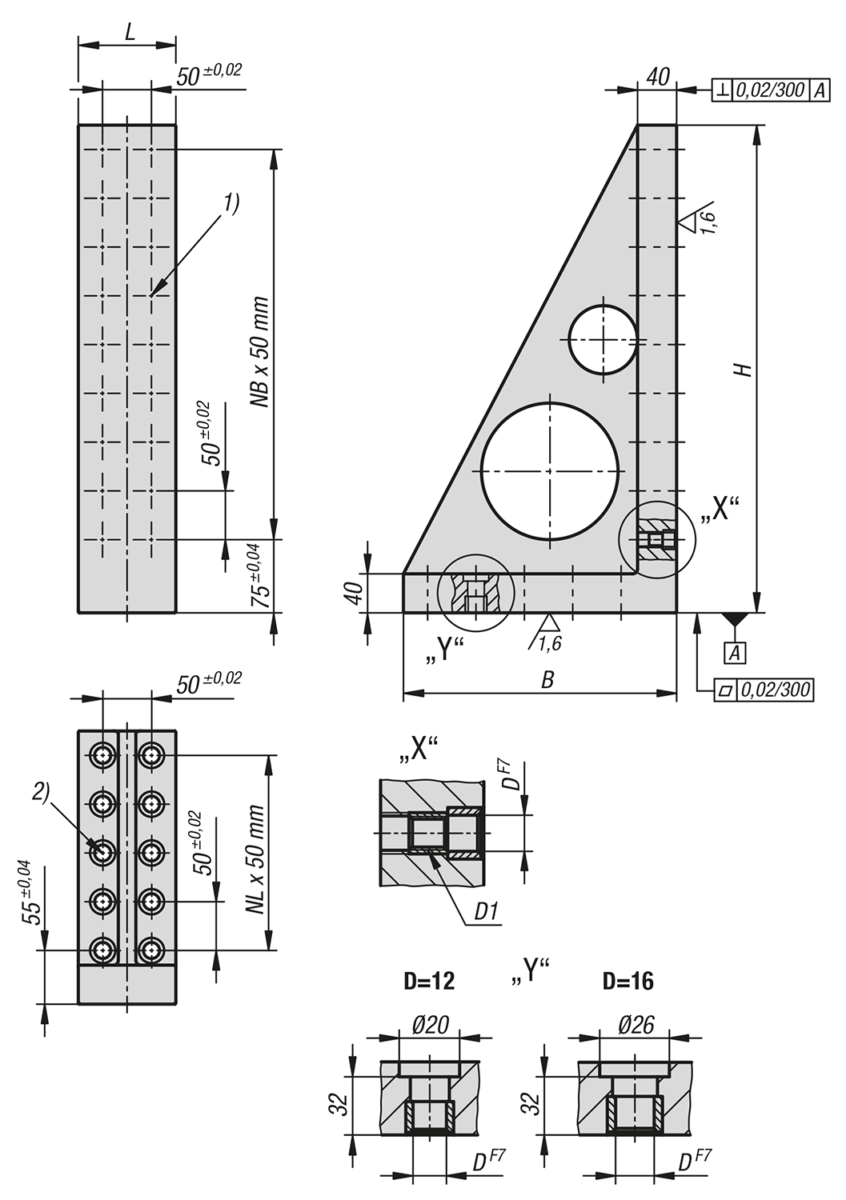

1) Fori disposti a reticolo 2) Foro per vite calibrata
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
