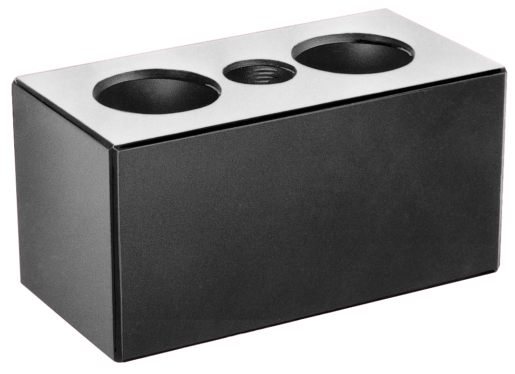

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Trattato termicamente e brunito.

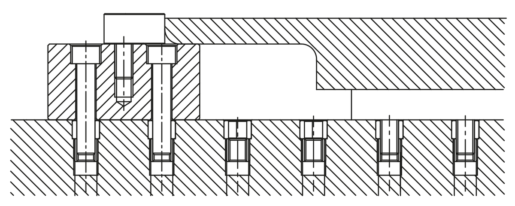

Superfici di appoggio rettificate.Nota:I blocchi di appoggio evitano che i pezzi si pieghino durante il serraggio o la lavorazione. La foratura filettata serve a fissare gli elementi del dispositivo tra i fori modulari.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02392-05 Blocchi di supporto

349 kB

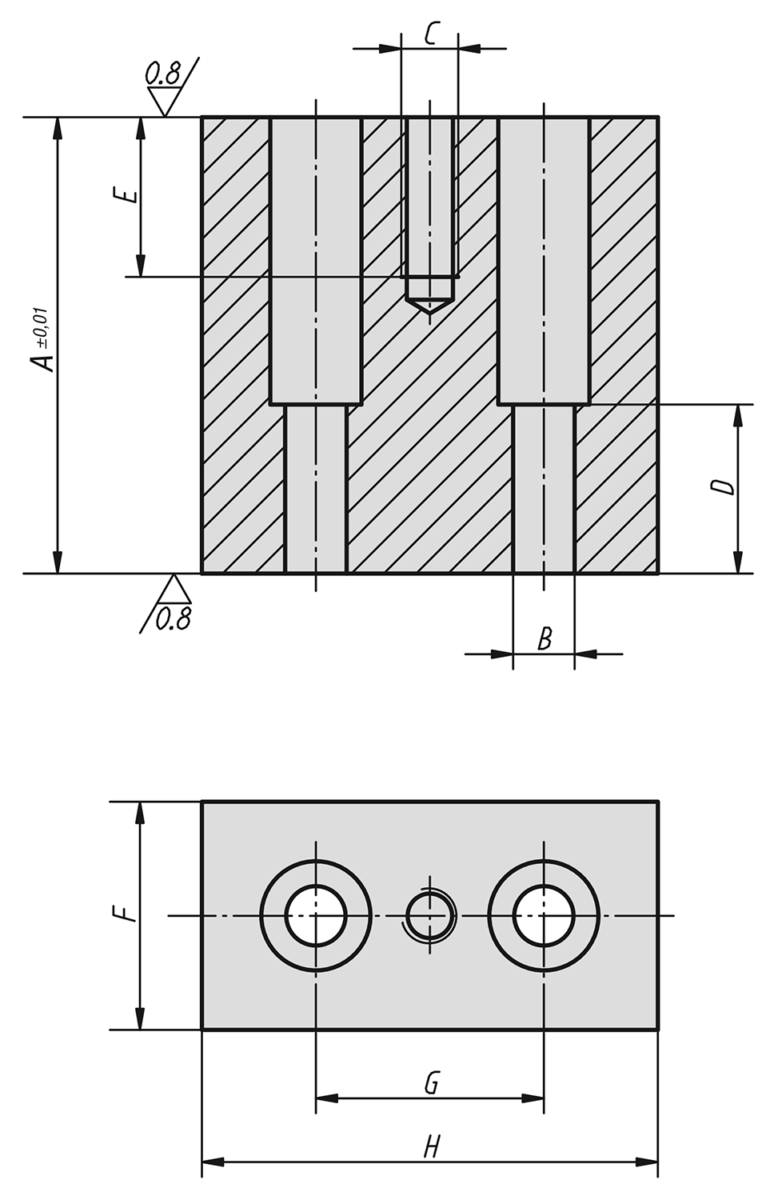

Disegni

Selezione/filtro articoli

N. ordine	A	B foro passante per vite DIN 912	C	D	E	F	G	H	Prezzo
02392-05-36012020	20	M12	M12	7	20	50	50	100	112,99 €
02392-05-36012025	25	M12	M12	12	25	50	50	100	115,23 €
02392-05-36012032	32	M12	M12	19	32	50	50	100	119,14 €
02392-05-36012040	40	M12	M12	27	40	50	50	100	124,07 €
02392-05-36012050	50	M12	M12	37	35	50	50	100	147,72 €
02392-05-36012063	63	M12	M12	37	35	50	50	100	156,56 €
02392-05-36012080	80	M12	M12	37	35	50	50	100	188,07 €
02392-05-36012100	100	M12	M12	37	35	50	50	100	216,60 €
02392-05-36012125	125	M12	M12	37	35	50	50	100	248,40 €
02392-05-36016025	25	M16	M16	8	25	50	50	100	117,16 €
02392-05-36016032	32	M16	M16	15	32	50	50	100	123,07 €
02392-05-36016040	40	M16	M16	23	40	50	50	100	126,03 €
02392-05-36016050	50	M16	M16	33	35	50	50	100	149,67 €
02392-05-36016063	63	M16	M16	46	35	50	50	100	159,53 €
02392-05-36016080	80	M16	M16	46	35	50	50	100	188,07 €
02392-05-36016100	100	M16	M16	46	35	50	50	100	213,65 €
