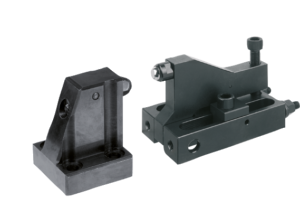

Staffa Di Fissaggio Laterale
acciaio
brunito
- Serraggio del pezzo con effetto discendente
- Serraggio e tenuta del pezzo premuto in una singola fase di lavoro
- Bussole di centraggio temprate per il posizionamento
- I perni filettati impediscono lo slittamento all'indietro durante la procedura di serraggio
Unità di vendita
383,72 €
Aggiunto al carrello
Abbreviazione denominazione
Staffa Di Fissaggio Laterale
Materiale
corpo base
acciaio
Materiale
componenti
acciaio
Superficie
corpo base
brunito
Superficie
componente
temprato
F=Forza di
serraggio
N
25000
Azionamento
Vite
Coppia di serraggio
della vite C1
Nm
30
F1
N
5000
RoHS
true
Sistema di fissaggio
foro oblungo
Utilizzo
pezzo grezzo e lavorato
Descrizione
Materiale
Corpo base in acciaio 1.1191.
Versione
brunito. Bussole di centraggio temprate.
Nota
Questo modulo, che comprende la staffa di fissaggio laterale regolabile e il riscontro, serve a serrare e a tenere premuto in una singola fase di lavoro. La forza di serraggio viene convertita mediante il riscontro in forza di trazione discendente e garantisce così un'efficace pressione del pezzo. La staffa di fissaggio laterale è dotata di 2 perni filettati DIN 913, i quali evitano uno scivolamento indietro durante la procedura di serraggio.
