  2. Sistema flessibile per componenti standard
  3. 04000

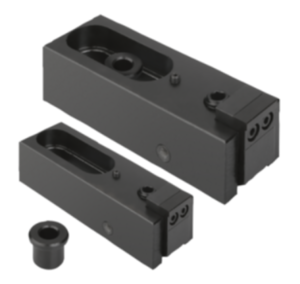

  4. Staffa di fissaggio laterale
  5. Staffa di fissaggio laterale
    6. 04480-010
Abbreviazione denominazione
Staffa Di Fissaggio Laterale
Materiale corpo base
acciaio
Materiale componenti
acciaio da cementazione
Superficie corpo base
brunito
Superficie componente
cementato

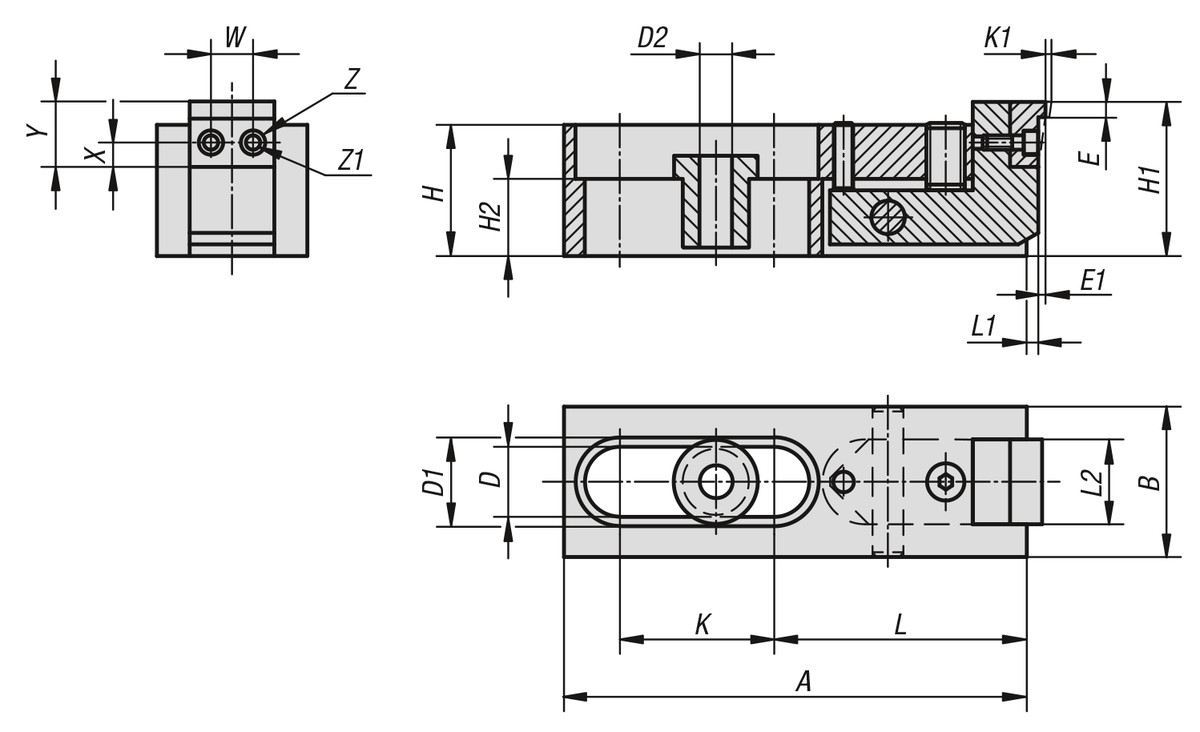

A=Lunghezza
120
B=Larghezza
39
F=Forza di serraggio N
16000
H=Altezza
34
Azionamento
vite
D
18,2
D1
24
D2
10,5
E
4
E1
1
H1
40
H2
20
K
40,5
K1
2,5
L
65,5
L1
4
L2
21,5
RoHS
true
Sistema di fissaggio
foro oblungo
Utilizzo
parti lavorate
W
10
X
6
Y
15
Z
8
Z1
4,5

Descrizione

Materiale
Corpo base in acciaio.
Ganasce per morsa in acciaio da cementazione.
Bussola di centraggio con collare in acciaio da bonifica.
Versione
brunito.
Ganasce cementate.
Nota
Il bloccaggio laterale è adatto alla lavorazione di pezzi bassi grazie alla la sua conformazione piatta. Le ganasce temprate serrano contemporaneamente nella parte anteriore e inferiore grazie all'effetto cuneo.
