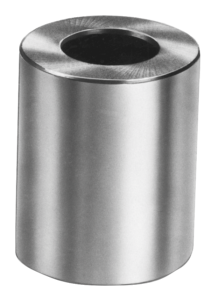

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Trattato termicamente.
Superfici di appoggio e rivestimento rettificate.Nota:Il posizionamento eil fissaggio dei corpi di appoggio e sostegno avviene in base al sistema (M8, M12, M16) mediante una vite calibrata o un connettore a spina con vite a testa cilindrica.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02394 Corpo di sostegno e di appoggio

269 kB

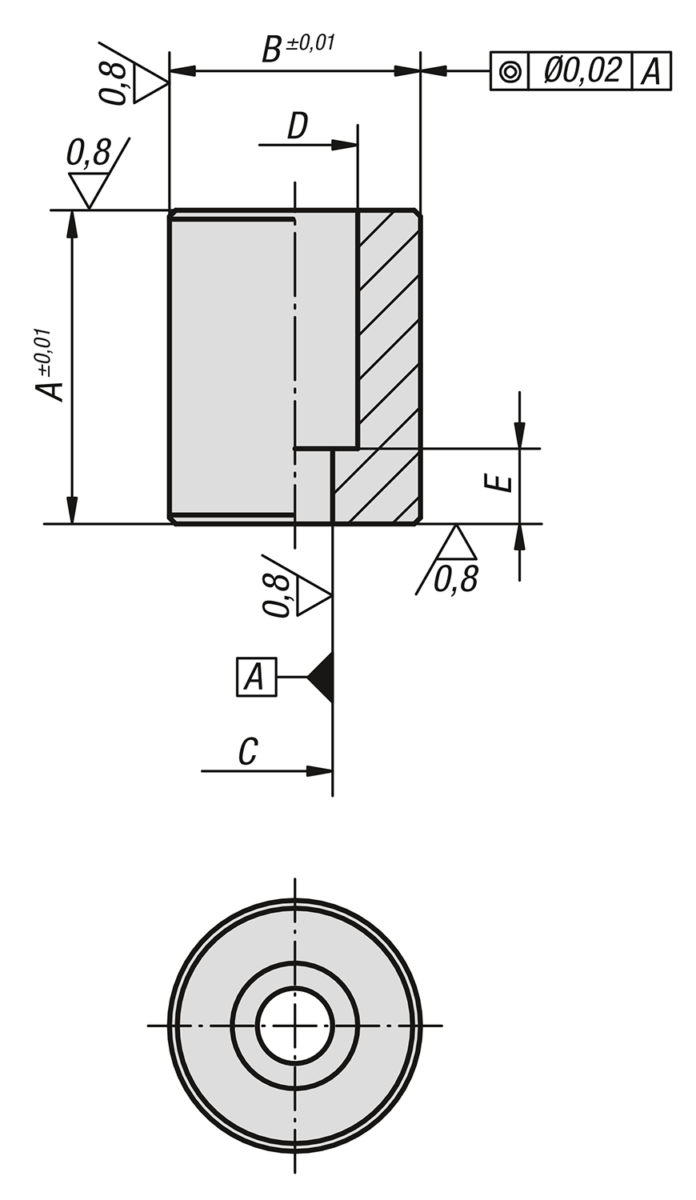

Disegni

Selezione/filtro articoli

N. ordine	A	B	C Ø per vite a spallamento	D	E	Viti calibrate corrispondenti	Stato	Prezzo
02394-12025	25	40	12 H7	20	12	07533-12045		37,94 €
02394-12050	50	40	12 H7	20	12	07533-12045		44,49 €
02394-12075	75	40	12 H7	20	12	07533-12045		49,37 €
02394-12100	100	50	12 H7	20	22	07533-12055	in uscita	0,00 €
02394-16050	50	50	16 H7	26	15	07533-16055		59,32 €
02394-16075	75	50	16 H7	26	15	07533-16055		66,27 €
02394-16100	100	50	16 H7	26	25	07533-16065		81,33 €
02394-16125	125	50	16 H7	26	25	07533-16065		93,76 €
