Denominazione
Torre di serraggio
Forma
A
Ausführung 1
a 8 lati
Versione 2
con superfici di contatto prelavorate
Materiale corpo base
GJL300
D2=Diametro interno
20
D3=Foro di montaggio
M16
D4=Foro di montaggio
M12
D5=Filettatura
M16
H=Altezza
650
L=Lunghezza
400
H1
50
L1
251
L2
320
L3
300
L4
200
L5
200
L6
150
L7
55
L8
103,4

Descrizione

Materiale
GJL 300.
Versione
Superfici di appoggio e di serraggio con finitura di precisione.
Le superfici di serraggio sono prelavorate con una maggiorazione di 1 mm.
Nota

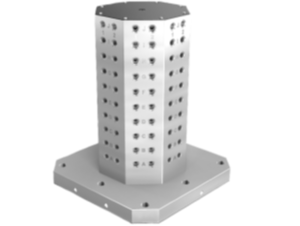

Le torrette di serraggio con superfici di serraggio prelavorate offrono un modo veloce ed economico per produrre corpi base con griglia specifica o forature individuali. Il piede è predisposto per il montaggio sulla tavola della macchina. Le due superfici di serraggio possono essere lavorate a misura dal cliente. Le torrette di serraggio sono compatibili con le tavole per macchine utensili a norma DIN 55201 e JIS6337-1980.
Si devono ordinare separatamente i posizionatori a norma DIN 55201 per fissare le piastre sulle tavole delle macchine.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.
Su richiesta
altre dimensioni.

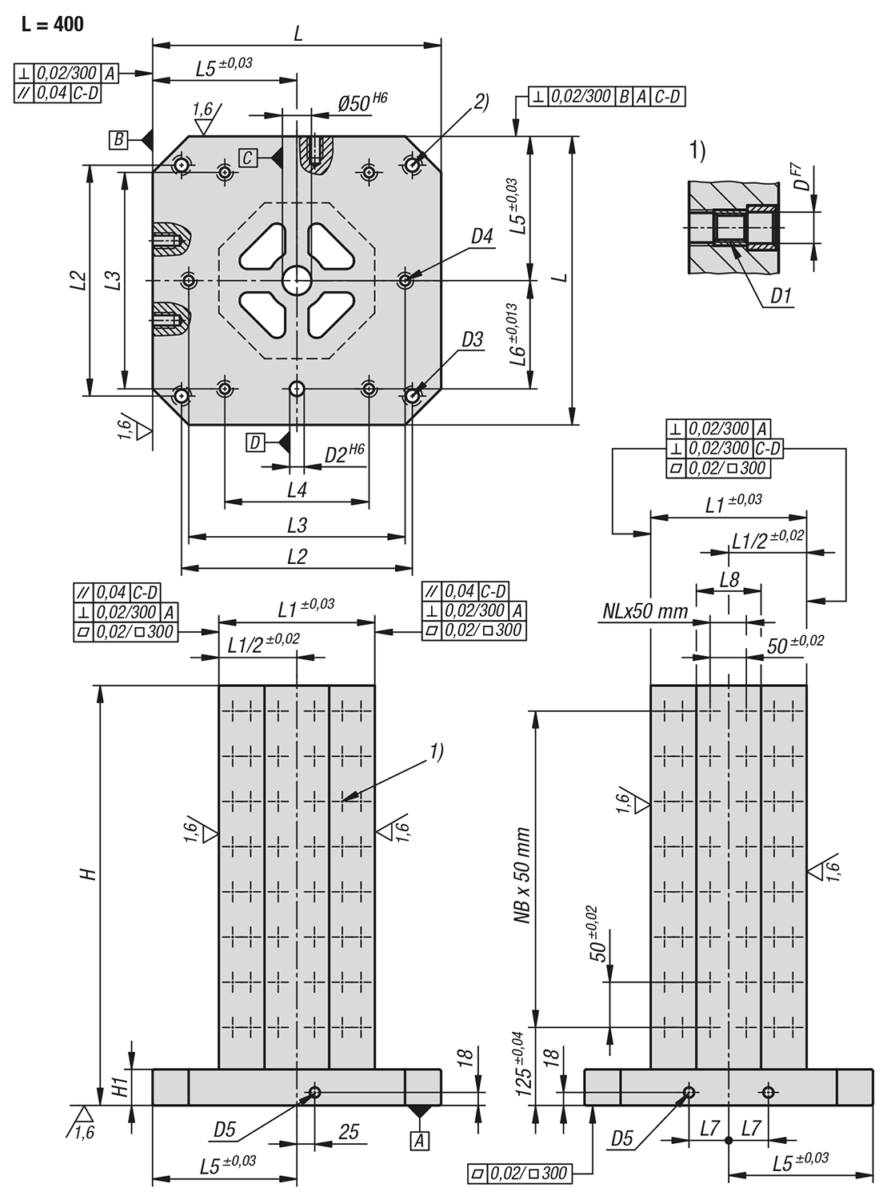

Nota disegno
1) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)
