Cubi di staffaggio in ghisa grigia con fori modulari

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Elementi base
      - Cubi di staffaggio in ghisa grigia con fori modulari

Descrizione articolo/immagini prodotto

DescrizioneMateriale:GJL 300.Versione:Superfici di appoggio e serraggio lavorate in precisione.Nota:Passo 50 ±0,02 mm.
I cubi di staffaggio con fori modulari vengono utilizzati sui centri di lavoro orizzontali.
I fori modulari con la scritta alfanumerica assicurano un'assegnazione definita degli elementi di serraggio in caso di ripetizioni.
I cubi di staffaggio sono progettati per tavole di macchine utensili secondo DIN55201 e JIS6337-1980.
I posizionatori per il fissaggio delle piastre sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I tappi di protezione dei fori modulari devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.

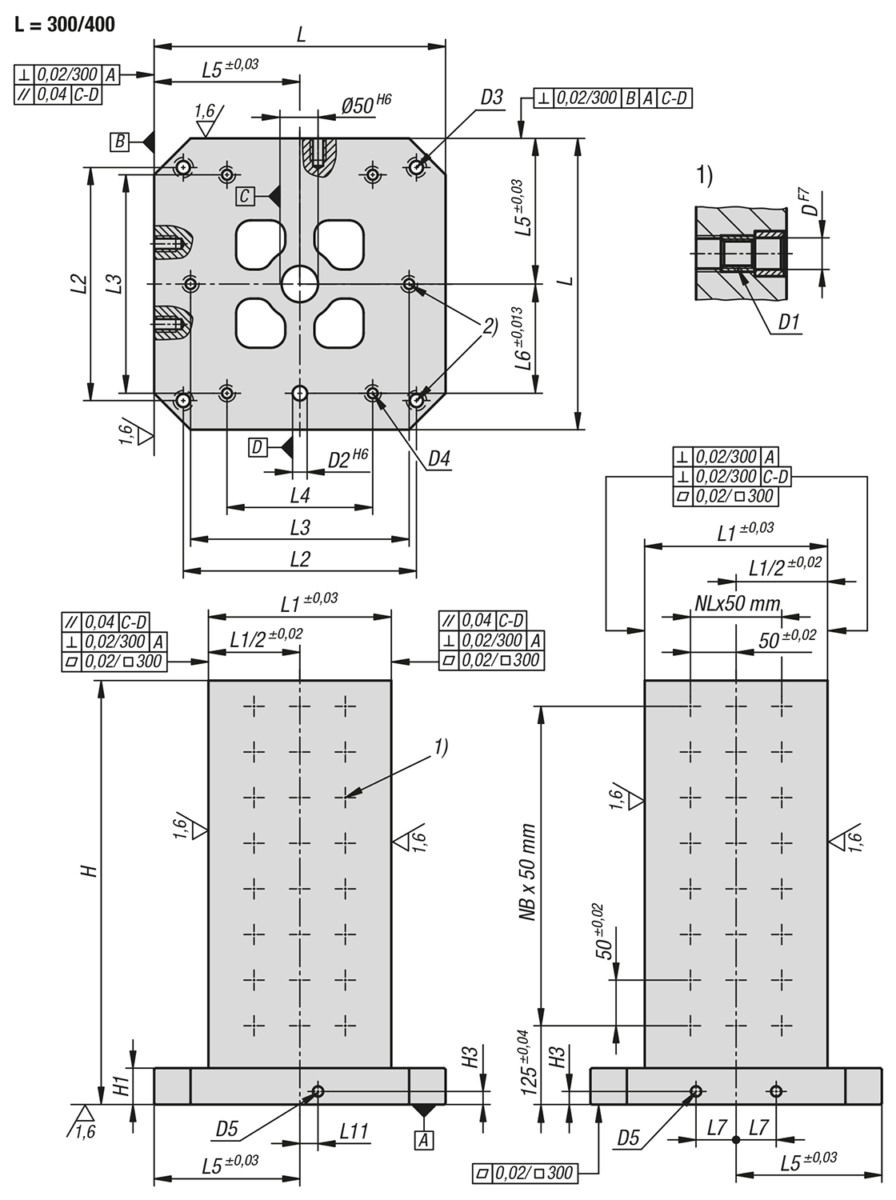

Altre dimensioni disponibili su richiesta.Nota disegno:

1) Fori disposti a reticolo
2) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 01850 Cubi di staffaggio in ghisa grigia con fori modulari

410 kB

Disegni

Selezione/filtro articoli

N. ordine	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	Numero dei fori modulari	NL=N. di fori in direzione longitudinale	NB=N. di fori in direzione trasversale	Prezzo
01850-212030050	300	500	50	12	M12	20	M12	M10	M12	15	150	250	200	-	150	100	40	0	64	1	7	2.572,55 €
01850-212040050	400	500	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	3.651,25 €
01850-212040065	400	650	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	5.072,65 €
01850-212050060	500	600	50	12	M12	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	200	4	9	5.293,45 €
01850-212050075	500	750	50	12	M12	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	260	4	12	7.057,55 €
01850-212063070	630	700	50	12	M12	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	288	5	11	7.351,95 €
01850-212063085	630	850	50	12	M12	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	360	5	14	10.022,25 €
01850-212080080	800	800	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	11.248,15 €
01850-212080100	800	1000	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	15.584,80 €
01850-212100100	1000	1000	55	12	M12	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	792	10	17	18.378,15 €
01850-212100125	1000	1250	55	12	M12	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	1012	10	22	22.691,80 €
01850-216030050	300	500	50	16	M16	20	M12	M10	M12	15	150	250	200	-	150	100	40	0	64	1	7	2.745,05 €
01850-216040050	400	500	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	3.700,70 €
01850-216040065	400	650	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	5.170,40 €
01850-216050060	500	600	50	16	M16	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	200	4	9	5.391,20 €
01850-216050075	500	750	50	16	M16	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	260	4	12	7.179,45 €
01850-216063070	630	700	50	16	M16	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	288	5	11	7.473,85 €
01850-216063085	630	850	50	16	M16	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	360	5	14	10.218,90 €
01850-216080080	800	800	50	16	M16	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	11.517,25 €
01850-216080100	800	1000	50	16	M16	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	15.928,65 €
01850-216100100	1000	1000	55	16	M16	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	792	10	17	18.746,15 €
01850-216100125	1000	1250	55	16	M16	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	1012	10	22	23.083,95 €
