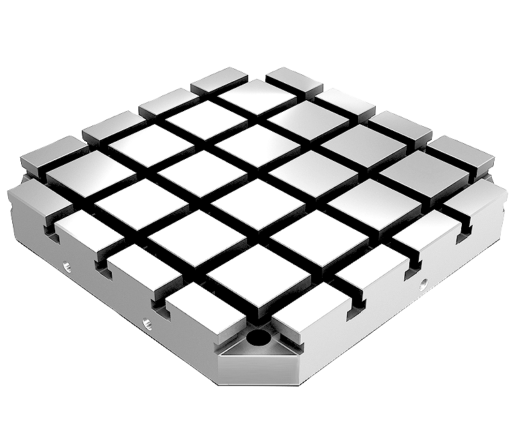

Piastre di staffaggio in ghisa grigia con cave a T

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Elementi base
      - Piastre di staffaggio in ghisa grigia con cave a T

Descrizione articolo/immagini prodotto

DescrizioneMateriale:GJL 300.Versione:Superfici di appoggio e serraggio rettificate.Nota:Le piastre di staffaggio con cave a T sono utilizzate per il montaggio di attrezzature modulari. Queste piastre si posizionano e si fissano direttamente sulla tavola della macchina.
Le distanze precise delle cave sia in direzione longitudinale che trasversale garantiscono un'elevata ripetibilità delle operazioni di serraggio. Le piastre di staffaggio sono adattate alle tavole per macchine utensili secondo DIN55201 e JIS6337-1980.
I posizionatori per il fissaggio delle piastre di staffaggio sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I golfari maschio con tasselli a T per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.Nota disegno:

1) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)

Particolarità:

Disegni

Selezione/filtro articoli

N. ordine	L	H	D3	D4	L2	L3	L4	L5	L6	L7	L9	L10	Larghezza cava	NL=N. di fori in direzione longitudinale	NB=N. di fori in direzione trasversale	Prezzo
01148-3144040	400	60	M16	M12	320	300	200	200	150	55	80	-	14	4	4	1.935,45 €
01148-3145050	500	60	M16	M12	400	200	-	250	200	75	100	-	14	4	4	2.548,40 €
01148-3146363	630	60	M16	M16	500	400	200	315	200	100	125	-	14	4	4	3.479,90 €
01148-3148080	800	60	M16	M16	640	600	400	400	300	135	160	320	14	4	4	5.072,65 €
01148-3184040	400	75	M16	M12	320	300	200	200	150	55	80	-	18	4	4	2.009,05 €
01148-3185050	500	75	M16	M12	400	200	-	250	200	75	100	-	18	4	4	2.646,15 €
01148-3186363	630	75	M16	M16	500	400	200	315	200	100	125	-	18	4	4	3.651,25 €
01148-3188080	800	75	M16	M16	640	600	400	400	300	135	160	320	18	4	4	5.268,15 €
