Denominazione

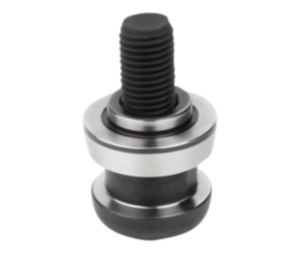

Bullone Di Fissaggio
Forma
B
Dimensioni
GRANDEZZA DEL SISTEMA 80MM
Ausführung 1
UNILOCK
Versione 2
con foro passante
Materiale corpo base
acciaio da cementazione
D=Alloggiamento
25
M=Coppia di serraggio max. Nm
120
D1
16,5
H
5

Descrizione

Materiale
Acciaio da cementazione.
Versione
Temprato e brunito.
Superfici funzionali rettificate.
Vite di fissaggio pendolo M16x65 trattata termicamente e brunita.
Nota
I bulloni di fissaggio UNILOCK sono ideati per serrare e posizionare i pezzi da lavorare.
I bulloni di fissaggio possono essere avvitati con il pezzo e adattati sul modulo base o sul modulo strutturale.
Nota disegno
1) Vite di fissaggio pendolo M16x65.
Classe di resistenza 10.9.
