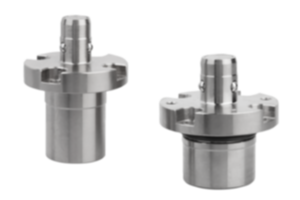

03161Cilindro di posizionamento pneumatico |
Indietro |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:nichelato.Nota:Mediante il convogliamento di aria, vengono rilasciate le 3 sfere di bloccaggio.
Le 3 sfere di bloccaggio si spostano verso l'interno e il dispositivo può essere sostituito. Se l'aria viene sottratta, le 3 sfere di bloccaggio si spostano verso l'esterno e il dispositivo è bloccato.
Grazie a questo semplice sistema di controllo, i tempi per la sostituzione si riducono notevolmente.Particolarità: |
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | D3 | D4 | D5 | D6 | D8 | D10 | D11 | H | H2 | H1 | H3 | H4 | H5 | H7 | Forza di
tenuta
F1 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03161-112 | A | 12 | 40 | 24 | 23,4 | 4,5 | 8 | 32 | 23,8 | 41 | M4 | 8 | 8 | 29,5 | 25 | 3,5 | 8,5 | 8,5 | 250 |  | | 139,50 € | | | 03161-116 | A | 16 | 51 | 32 | 31,4 | 5,5 | 9,5 | 41 | 31,8 | 52 | M5 | 8,5 | 9,5 | 31,7 | 28,5 | 4 | 9 | 10 | 350 | | | 174,10 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | H | H2 | H1 | H3 | H4 | H5 | H6 | H7 | Forza di
tenuta
F1 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03161-212 | B | 12 | 40 | 24 | 23,4 | 4,5 | 8 | 32 | M4 | 23,8 | 14 | 41 | M4 | 8 | 8 | 24,5 | 25 | 3,5 | 8,5 | 25,5 | 8,5 | 250 | | | 139,50 € | | | 03161-216 | B | 16 | 51 | 32 | 31,4 | 5,5 | 9,5 | 41 | M5 | 31,8 | 20 | 52 | M5 | 8,5 | 9,5 | 25,5 | 28,5 | 4 | 9 | 26,5 | 10 | 350 | | | 174,10 € | |
|
