Descrizione

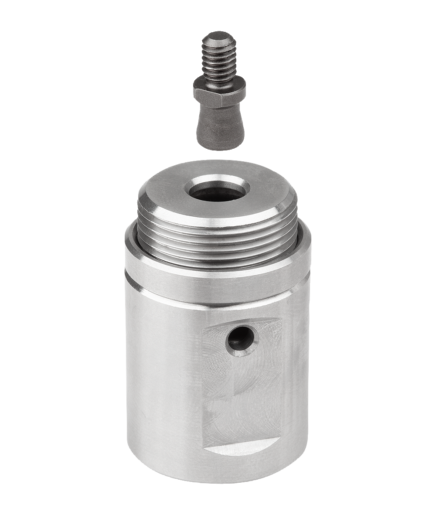

Descrizione del prodotto
Serraggio ad aria compressa.
Il rilascio avviene tramite la molla integrata.
Materiale
Corpo base in acciaio inox.
Guarnizione NBR.
Versione
Acciaio inox non trattato.
Nota
Dimensioni di montaggio per spessore della piastra 6 mm.
Le forze di serraggio e tenuta si riferiscono a una pressione di esercizio di 0,5 Mpa.
Se si usano più unità di posizionamento si consiglia di non superare l'unità di posizionamento di ±0,1 mm.
La precisione di ripetibilità è di ± 0,2 mm.
Nota disegno
1) Valvola dell'aria (un lato)
2) Connessione ”Serraggio”
3) Bullone di fissaggio
4) Supporto di posizionamento
Accessory
Bullone di fissaggio 03192-25.
