Denominazione

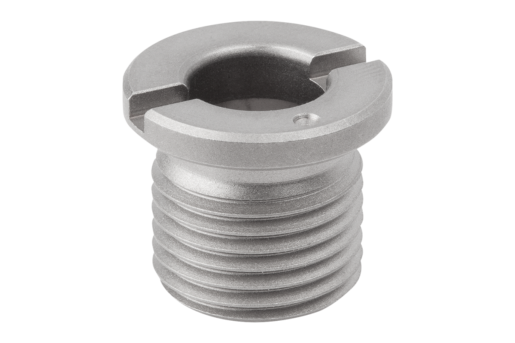

Bussola Portamaschi
Ausführung 1
per cilindro di posizionamento
Materiale corpo base
acciaio inox
Colore corpo base
pantone 327

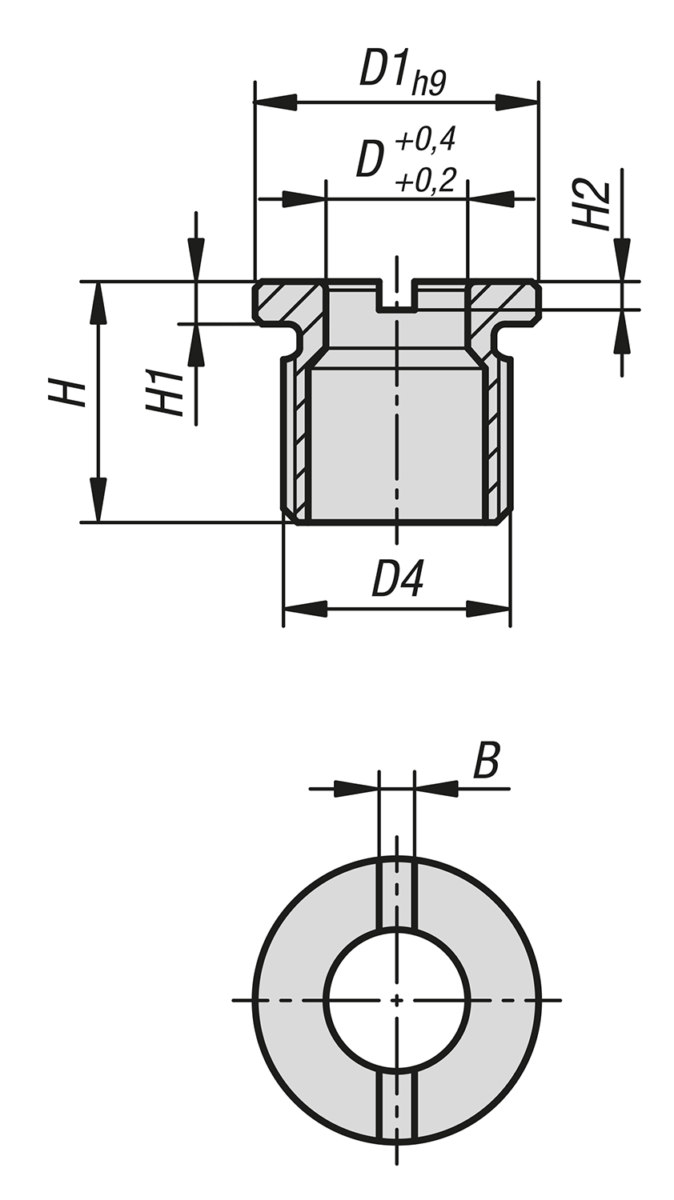

B=Larghezza
2,5
D=Diametro
10
D1
20
D2
20
D3
17
D4
M16X1,5
H
17
H1
3
H2
2

Descrizione

Materiale
Acciaio inox.
Versione
temprato.
Nota
Dimensioni di montaggio forma A:
Fissaggio con dado, spessore della piastra max. 10 mm.
Dimensioni di montaggio forma B:
Fissaggio per avvitamento, per spessore della piastra superiore a 10 mm o in foro cieco.

Il colore può variare dall'immagine a causa del processo di indurimento.
Su richiesta
Dado corrispondente e utensile di montaggio.
Accessory
03161-10 Cilindro di posizionamento in acciaio inox, pneumatico.
