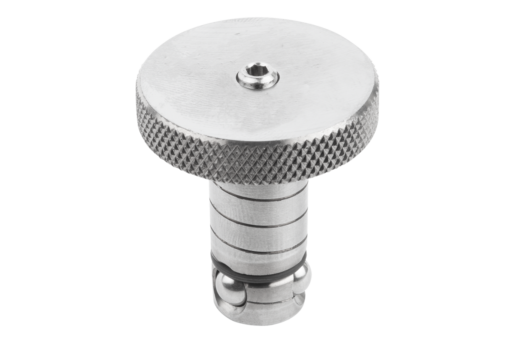

03153-02Cilindro di posizionamento acciaio inox Ball Lock |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Cilindro di posizionamento e sfere acciaio inox 1.4542.Versione:Cilindro di posizionamento e sfere temprate min. 40 HRC, lucido.Nota:Serrando l'albero filettato (D2) la sfera intermedia viene spinta verso il basso e preme così le tre sfere di serraggio verso l'esterno, dove vengono fissate nella bussola di alloggiamento.
Con questo sistema semplice da usare i tempi di messa a punto dei macchinari si riducono fino a dodici volte rispetto ai metodi usuali.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

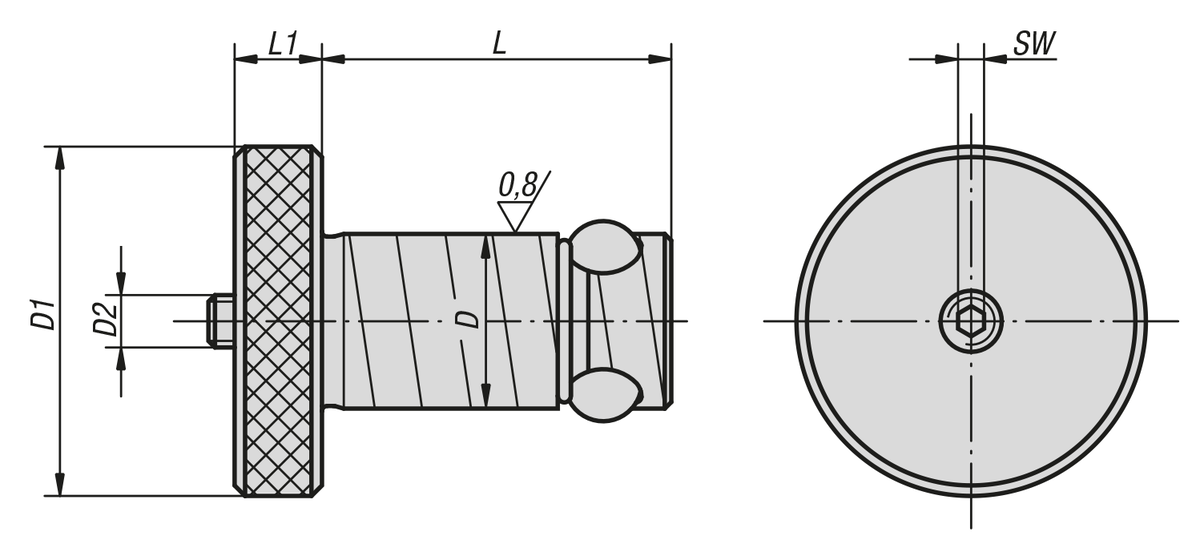

N. ordine
| Spessore piastra di
staffaggio ±0,13 | D | D1 | D2 | L | L1 | SW | Forza di
serraggio
F kN | Coppia di
serraggio
max. Nm | N. ordine
Kit di
riparazione | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03153-02-13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1,2 | 03153-02-913013 |  | | 131,16 € | | | 03153-02-13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1,2 | 03153-02-913020 | | | 132,40 € | | | 03153-02-16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 4,5 | 03153-02-916020 | | | 132,40 € | | | 03153-02-16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 4,5 | 03153-02-916025 | | | 133,65 € | | | 03153-02-20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 5,3 | 03153-02-920020 | | | 122,88 € | | | 03153-02-20025 | 25 | 20 | 40 | M6 | 44,4 | 10 | 3 | 13,3 | 5,3 | 03153-02-920025 | | | 124,25 € | | | 03153-02-25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 11 | 03153-02-925020 | | | 131,16 € | | | 03153-02-25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 11 | 03153-02-925025 | | | 131,16 € | | | 03153-02-30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 18 | 03153-02-930020 | | | 150,13 € | | | 03153-02-30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 18 | 03153-02-930025 | | | 151,62 € | | | 03153-02-35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 33 | 03153-02-935020 | | | 157,06 € | | | 03153-02-35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 33 | 03153-02-935025 | | | 163,24 € | | | 03153-02-35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 33 | 03153-02-935040 | | | 175,28 € | | | 03153-02-35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 33 | 03153-02-935050 | | | 186,65 € | | | 03153-02-50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 65 | 03153-02-950020 | | | 241,50 € | | | 03153-02-50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 65 | 03153-02-950025 | | | 250,70 € | | | 03153-02-50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 65 | 03153-02-950040 | | | 277,15 € | | | 03153-02-50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 65 | 03153-02-950050 | | | 286,35 € | |
