Descrizione articolo/immagini prodotto

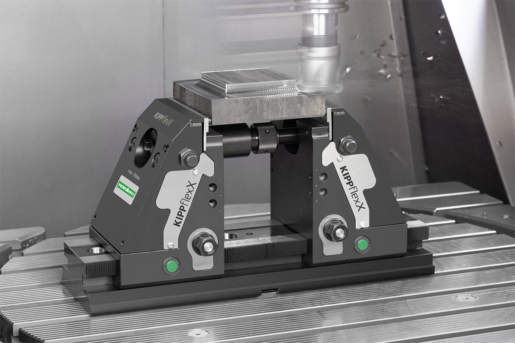

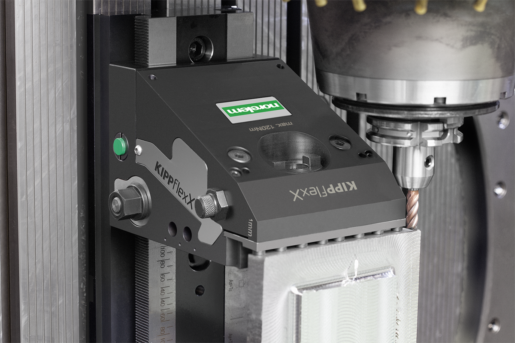

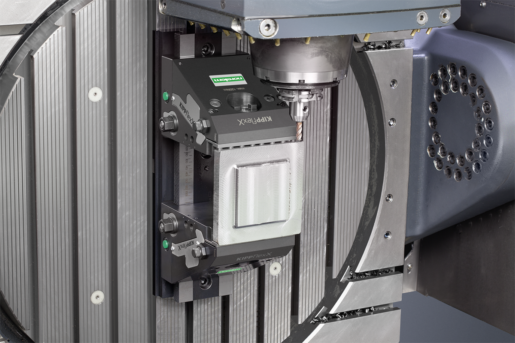

DescrizioneDescrizione del prodotto:La morsa a 5 assi si contraddistingue per l'elevata stabilità, la flessibilità e la facilità di utilizzo. La morsa a 5 assi può essere utilizzato sia come staffa di fissaggio laterale o come tenditore di pezzo grezzo. In caso di utilizzo della funzione di bloccaggio discendente il pezzo da lavorare può essere teso con una precisione di ripetibilità di ±0,01 mm. Uno spessore del pezzo di lavorazione di 155/180 mm consente un'ottima accessibilità durante la lavorazione. L'apertura viene preimpostata tramite manovella, in modo tale da ridurre i tempi di allestimento. Inoltre, grazie alle geometrie chiuse e alla finitura antisporco correlata, il tempi di manutenzione e riparazione si riducono al minimo.Materiale:Acciaio.Versione:Piastra d'appoggio e supporto del pezzo da lavorare temprati.Nota:Altre informazioni sui prodotti sono riportate nelle istruzioni di utilizzo.Modalità di utilizzoRegolazione rapida tramite manovella.Vantaggi:Inserto come tenditore centrico con funzione di bloccaggio discendente o morsa.
Impostazione semplice e illimitata dell'apertura mediante manovella.
Altezza di serraggio ottimale per la lavorazione a 5 assi.
Svariate possibilità di collegamento alle tavole della macchina.
Su richiesta:diversi pezzi di ricambio, aperture maggiori.Accessori:Piastre di base 41405
Ganasce con pin 41410
Ganascia combi non trattata/pin 41410
Ganasce con sovrametallo 41320
Appoggi 41345
Alberi di prolunga 41355
Kit di serraggio per parti rotonde 41350
Set battute 41370
Bulloni di fissaggio 42208-140250516, 42208-240250516
Kit di staffe di serraggio 41375
Tasselli 03240-1814x20
Viti a spallamento 07533-12065
Viti a testa cilindrica 07160-12X60
Chiave dinamometrica 96662-01-01
Forza di bloccaggio:Vedere diagrammaUso:Adatto alle tavole con cave a T, sistemi di serraggio a fori modulari e a punto zero.
Lunghezza 282,84 mm per disposizione diagonale su sistema di bloccaggio a punto zero con punto 52/96/200 mm.
Tolleranze:Con profondità di serraggio >5 mm precisione di ripetibilità con funzione di bloccaggio ±0,01.FornituraIn base alla lunghezza della piastra di base, vedere le istruzioni per l'uso.Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 41400 Morsa a 5 assi ganasce lisce 915 kB
 Nota tecnica per morsa di serraggio a 5 assi 1,7 MB

Disegni

Morsa a 5 assi ganasce lisce
Morsa a 5 assi ganasce lisce

Selezione/filtro articoli

N. ordineB

LHL1L2H1H2H3H4H5H6DD2EG1G2Distanza
di serraggio
regolabile
Forza di trazione
max. kN
CADAcc.PrezzoOrdinare
41400-12280090155090280155-250175535,51861125H712H652M12M828-180vedere diagramma 3.375,25 €
41400-12400090155090400155150350175535,51861125H712H652M12M828-300vedere diagramma 3.858,25 €
41400-122801251800125280180-250200535,51861125H716H696M12M1028-180vedere diagramma 3.737,50 €
41400-124001251800125400180150350200535,51861125H716H696M12M1028-300vedere diagramma 4.220,50 €
41400-126301251800125630180200450200535,51861125H716H696M12M1028-528vedere diagramma 5.065,75 €
