03170Unità di posizionamento elastiche con cono |
Indietro |
|

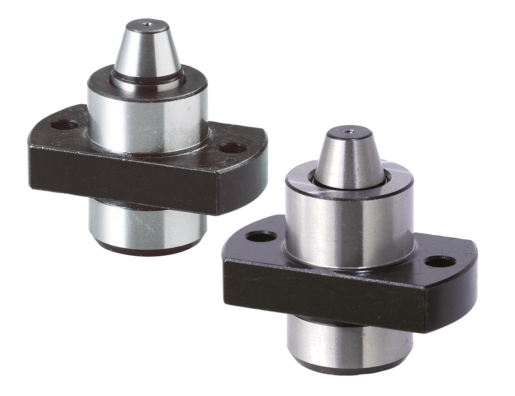

Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale, esecuzione:Corpo in acciaio da bonifica temprato e brunito. Perno di posizionamento in acciaio per utensili temprato.Nota:* Può essere posizionato entro queste misure di diametro.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine | Forma | A | B | C | D | E | F | G | H | J | K | L | M | N | R | S | T | Foro di alloggiamento | Forza elastica cono N | CAD | Acc. | Prezzo | Ordinare |
---|
03170-15060 | A | 13 | 15 | 15 | 7,5 | 6 | 15 | 35 | 25 | 16 | 4,5 | 3,5 | 6 | 7,4 | 15 | M4 | 16 | ø3,8 - ø5,2* | 6,4 - 19,3 |  | | 125,41 € | | 03170-15070 | A | 13 | 15 | 15 | 7,5 | 6 | 15 | 35 | 25 | 16 | 4,5 | 4,5 | 7 | 7,4 | 15 | M4 | 16 | ø4,8 - ø6,2* | 6,4 - 19,3 |  | | 125,41 € | | 03170-20090 | A | 18 | 20 | 20 | 10 | 8 | 20 | 40 | 30 | 22 | 4,5 | 5,5 | 9 | 9,3 | 20 | M4 | 21 | ø5,8 - ø8,2* | 5,5 - 20,5 |  | | 132,72 € | | 03170-20110 | A | 18 | 20 | 20 | 10 | 8 | 20 | 40 | 30 | 22 | 4,5 | 7,5 | 11 | 9,3 | 20 | M4 | 21 | ø7,8 - ø10,2* | 5,5 - 20,5 |  | | 132,72 € | |
N. ordine | Forma | A | B | C | D | E | F | G | H | J | K | L | M | N | R | S | T | Foro di alloggiamento | Forza elastica cono N | CAD | Acc. | Prezzo | Ordinare |
---|
03170-15061 | B | 15 | 15 | 15 | 7,5 | 6 | 15 | 35 | 25 | 16 | 4,5 | 3,5 | 6 | 5,4 | 15 | M4 | 16 | ø3,8 - ø5,2* | 6,4 - 19,3 |  | | 129,70 € | | 03170-15071 | B | 15 | 15 | 15 | 7,5 | 6 | 15 | 35 | 25 | 16 | 4,5 | 4,5 | 7 | 5,4 | 15 | M4 | 16 | ø4,8 - ø6,2* | 6,4 - 19,3 |  | | 129,70 € | | 03170-20091 | B | 20 | 20 | 20 | 10 | 8 | 20 | 40 | 30 | 22 | 4,5 | 5,5 | 9 | 7,3 | 20 | M4 | 21 | ø5,8 - ø8,2* | 5,5 - 20,5 |  | | 140,06 € | | 03170-20111 | B | 20 | 20 | 20 | 10 | 8 | 20 | 40 | 30 | 22 | 4,5 | 7,5 | 11 | 7,3 | 20 | M4 | 21 | ø7,8 - ø10,2* | 5,5 - 20,5 |  | | 140,06 € | |
